Çizgi Lazer Diyot Modülü - 650nm Kırmızı 5mW, Ayarlanabilir Odak
Çizgi Lazer Diyot Modülü Hakkında Detaylı İnceleme

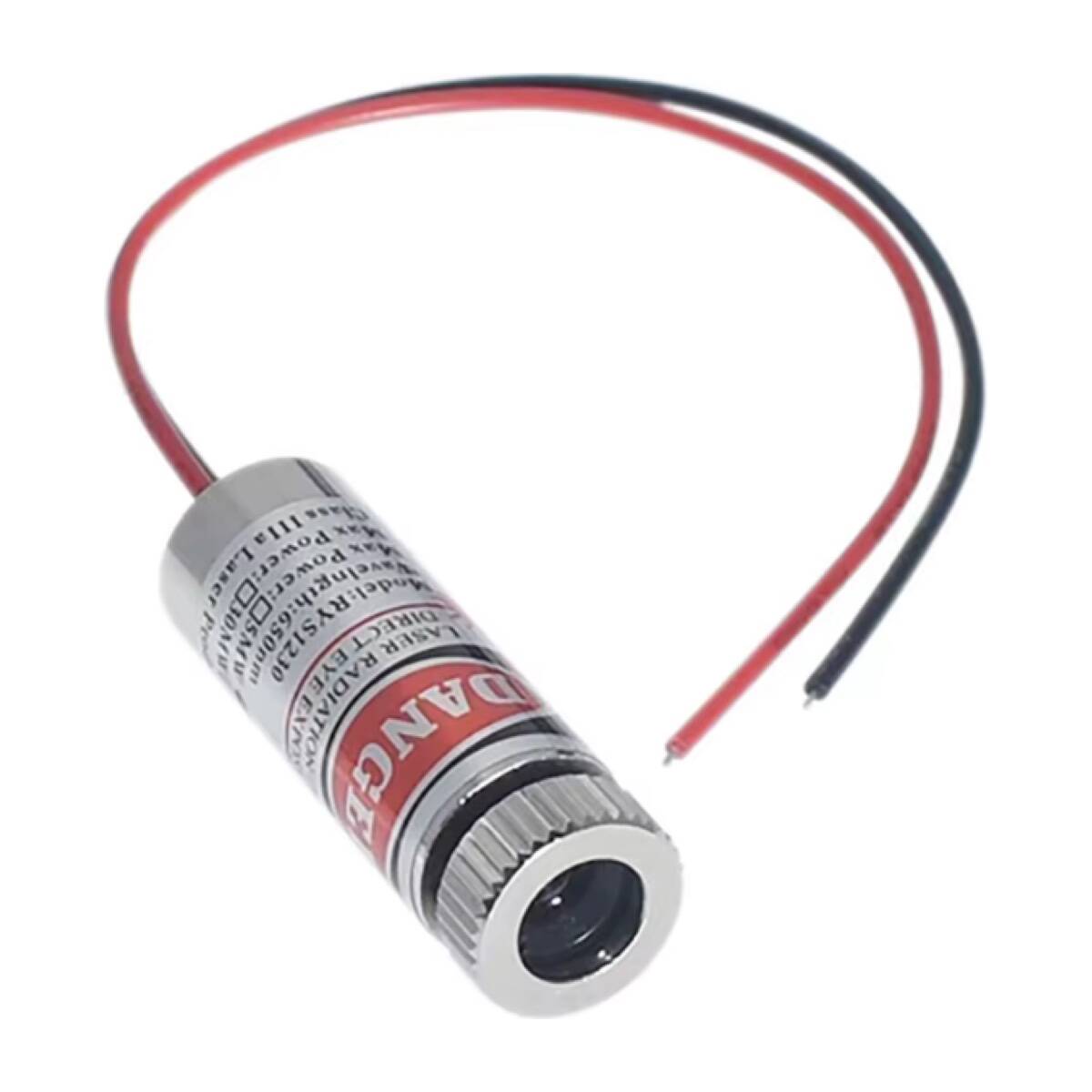

650 nm kırmızı dalga boyunda, 5 mW gücünde lazer diyot modülüdür. Nokta değil, düz bir çizgi yansıtır.

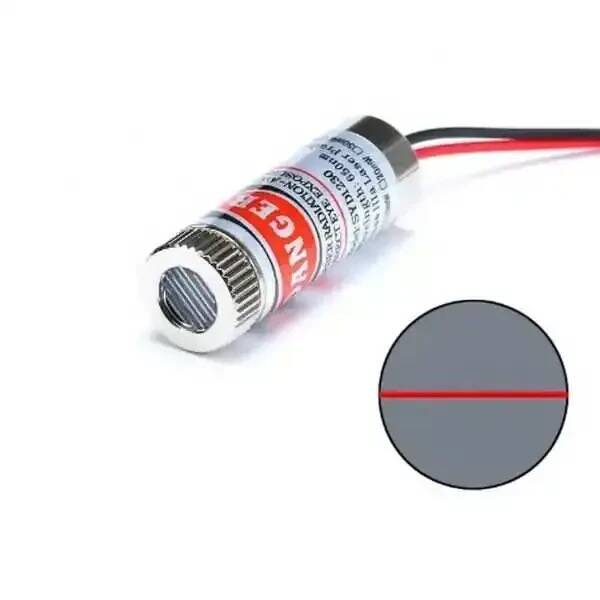

Farkı ucundaki silindirik mercektir: normal lazer modülü tek nokta verirken, bu mercek ışını tek eksende yayarak yüzeyde ince ve keskin bir hat oluşturur. Hat, yüzeyin şekline göre bükülür — işte bu, çizgi lazerin asıl kullanım alanını doğurur.
Lazer üçgenleme ilkesi bunun üzerine kurulur: çizgi bir nesnenin üzerine düşürülür, kamera yandan bakar ve hattın kırılma miktarından nesnenin yükseklik profili hesaplanır. Açık kaynaklı 3D tarayıcıların çalışma mantığı budur. Aynı ilke bant üzerindeki ürünün yüksekliğini ölçmek, çatlak bulmak ve seviye kontrolü yapmak için endüstride de kullanılır.
Daha basit işlerde ise doğrudan referans hattı olarak kullanılır: kesim hizası, montaj doğrultusu, hizalama işareti.

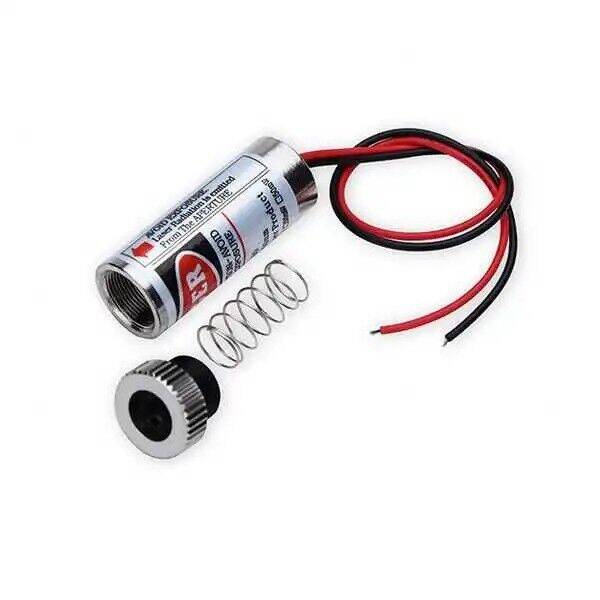

Odak ayarlanabilir: ön kısım çevrilerek çizginin kalınlığı mesafeye göre keskinleştirilir. Besleme 3-5 V'tur; Arduino ve ESP kartlarından doğrudan sürülebilir.
Öne Çıkan Avantajlar
Nokta Değil Çizgi
Silindirik mercek ışını düz ve ince bir hatta yayar.
Ayarlanabilir Odak
Ön kısım çevrilerek çizgi mesafeye göre keskinleştirilir.
650nm Kırmızı
Göze en iyi görünen kırmızı dalga boyu.
3-5V Besleme
Arduino ve ESP kartlarından doğrudan sürülür.
3D Tarama Uyumlu
Lazer üçgenleme ile yükseklik profili çıkarılır.
Metal Gövde
Isıyı dağıtır, montaj deliğine oturur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Çizgi lazer diyot modülü |
| Dalga Boyu | 650 nm — kırmızı |
| Güç | 5 mW |
| Işın Şekli | Çizgi (line) |
| Odak | Ayarlanabilir |
| Besleme | 3 - 5 V DC |
| Gövde | Metal |
| Paket İçeriği | 1 adet lazer modülü |
Kullanım Alanları
- 3D lazer tarayıcı
- Lazer üçgenleme ile mesafe ölçümü
- Yükseklik ve profil ölçümü
- Bant üstü ürün kontrolü
- Hizalama ve referans çizgisi
- Kesim hattı gösterimi
- Görüntü işleme projeleri
- Robotik navigasyon deneyleri
- Eğitim ve laboratuvar
- Maker projeleri
Lazer ışınına ve yansımasına doğrudan bakmayın, göze kalıcı zarar verir; çocukların erişemeyeceği yerde kullanın ve modülü asla insana ya da hayvana doğrultmayın. Modülü 3-5 V aralığında besleyin — yüksek gerilim diyodu anında yakar ve bu hasar geri dönüşsüzdür. Uzun süre kesintisiz çalıştırırsanız gövde ısınır; metal kısmı bir yüzeye temas ettirerek ısıyı dağıtın. Odak halkasını zorlamadan çevirin, aşırı çevirmek mercek grubunu çıkarabilir.
Teknik Sıkça Sorulan Sorular (SSS)
Nokta mı çizgi mi yansıtır?
Çizgi. Ucundaki silindirik mercek ışını tek eksende yayar.
Kaç volt ile çalışır?
3-5 V DC. Arduino ve ESP kartlarından sürülebilir.
Odak ayarlanıyor mu?
Evet, ön kısım çevrilerek çizgi keskinleştirilir.
3D tarayıcıda kullanılır mı?
Evet, lazer üçgenleme yöntemiyle yükseklik profili çıkarmak için.
