KY-005 Kızılötesi IR Verici Modülü
KY-005 Kızılötesi IR Verici Modülü Hakkında Detaylı İnceleme

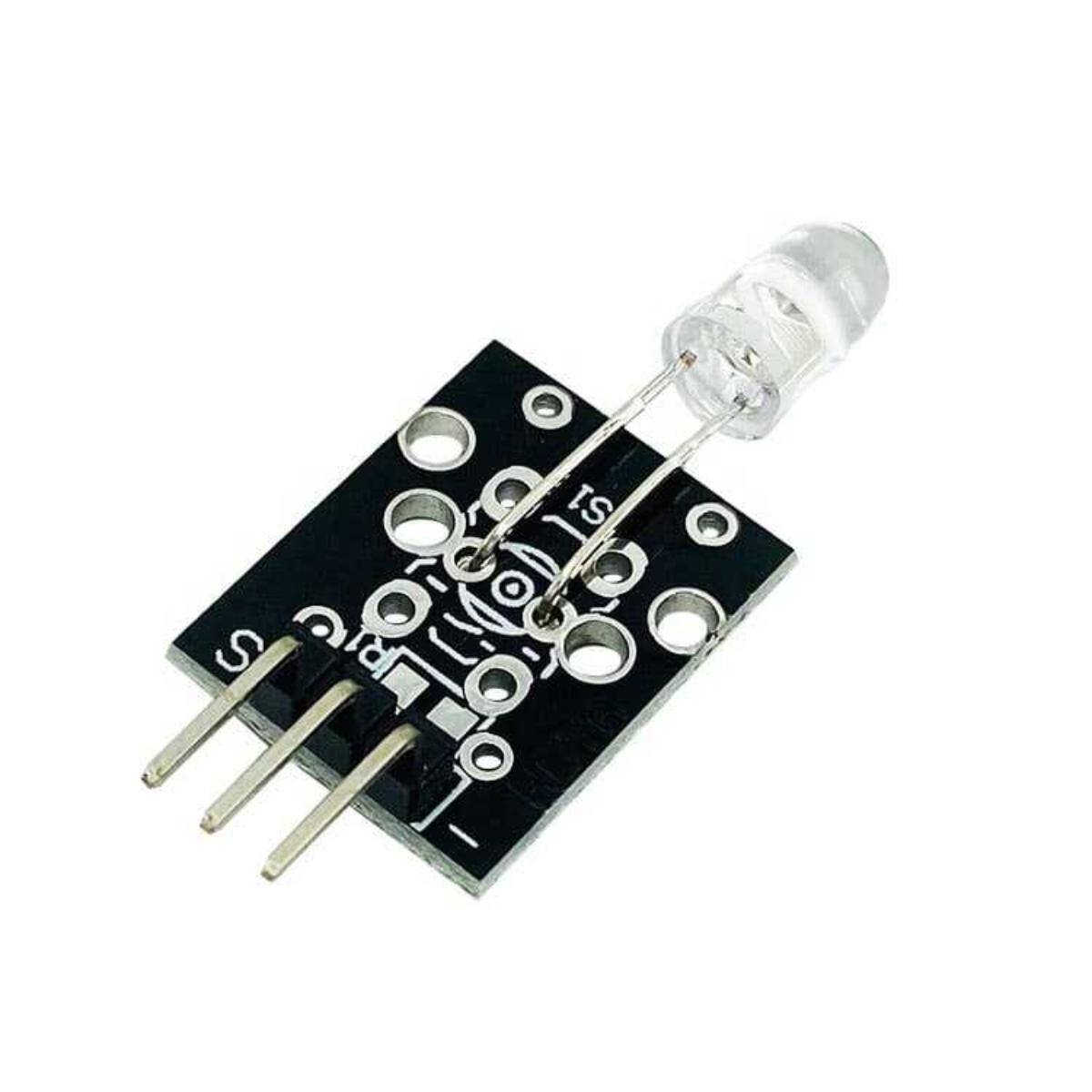

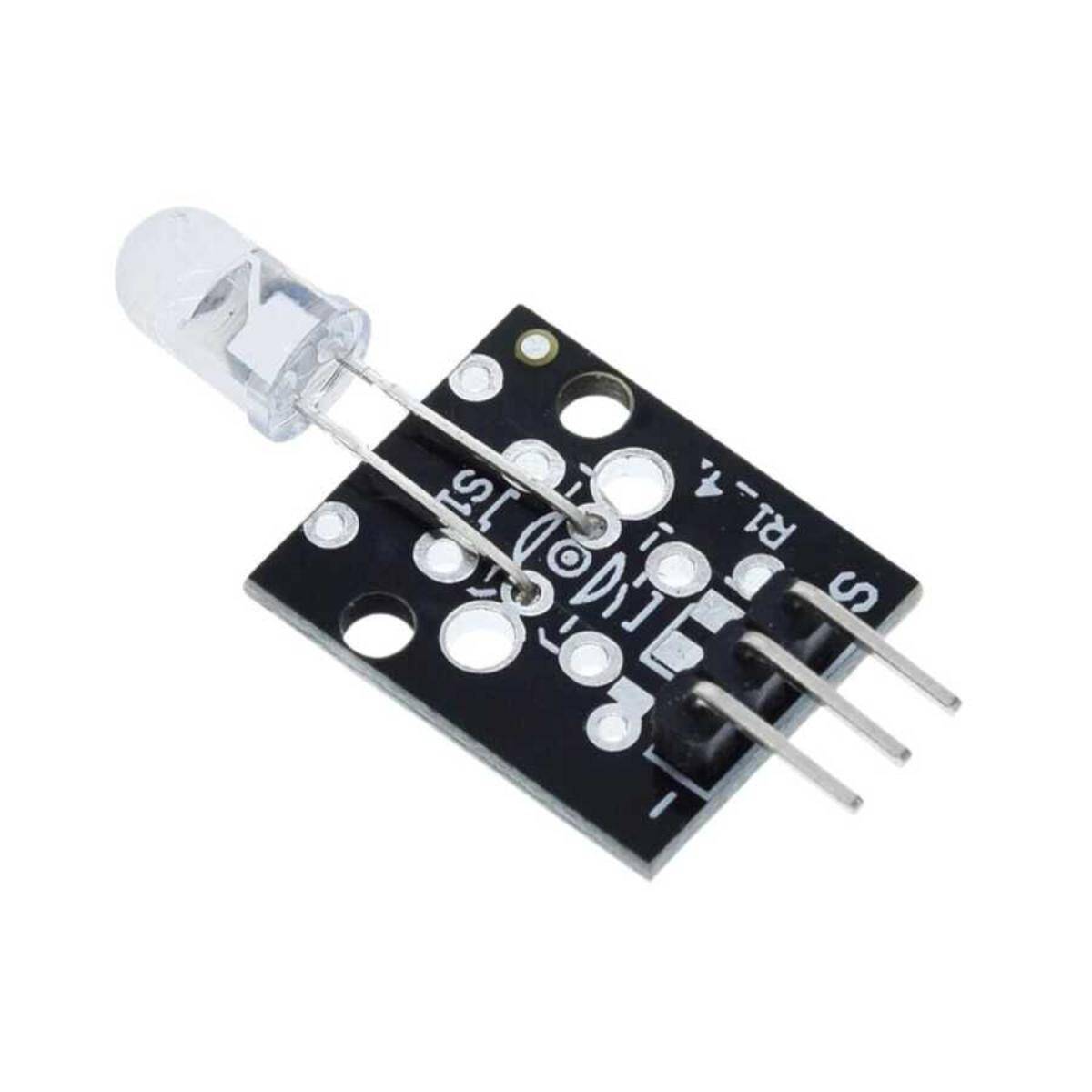

KY-005, kızılötesi ışık yayan bir IR LED'in küçük bir karta yerleştirildiği verici modülüdür. Mikrodenetleyiciden gelen sinyali kızılötesi ışığa çevirerek uzaktan kumanda sinyali gönderir.
Arduino ve benzeri kartlarla IR kütüphaneleri kullanılarak TV, klima ve diğer kumandalı cihazların sinyalleri taklit edilebilir. Bir IR alıcıyla birlikte iki kart arasında kablosuz haberleşme de kurulabilir.
Modül 3,3 V ve 5 V ile çalışır. LED akımını sınırlamak için sinyal hattına seri direnç kullanılması önerilir.
Öne Çıkan Avantajlar
Kumanda taklidi
TV ve klima sinyallerini Arduino ile gönderebilirsiniz.
Basit bağlantı
Sinyal, VCC ve GND olmak üzere üç pin.
3,3 V / 5 V uyumlu
ESP32 ve Arduino ile kullanılabilir.
Küçük boyut
Projeye kolayca yerleştirilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | KY-005 |
| Eleman | Kızılötesi LED |
| Çalışma gerilimi | 3,3 – 5 V DC |
| Pinler | S (sinyal), VCC, GND |
| Kart boyutu | 19 × 16 mm |
Kullanım Alanları
- TV kumandası taklidi
- Klima kontrolü
- Akıllı ev IR kontrolü
- IR haberleşme
- Kızılötesi bariyer
- Kamera tetikleme
- Eğitim deneyleri
- Robot haberleşmesi
- Oyuncak kontrolü
- Prototip çalışmaları
Menzil, LED'in sürüldüğü akıma ve hedefe bakış açısına bağlıdır. Daha uzun menzil için LED'i doğrudan hedefe yönlendirin.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi kütüphane kullanılır?
Arduino için IRremote gibi IR kütüphaneleri kullanılabilir.
Seri direnç gerekir mi?
LED akımını sınırlamak için sinyal hattına seri direnç (ör. 330 Ω) önerilir.
Alıcı dahil mi?
Hayır, yalnızca verici modüldür; IR alıcı kartı ayrıca bulunur.
Menzil ne kadar?
Birkaç metredir; LED akımına ve açıya bağlıdır.
Klima kumandası gibi çalışır mı?
Kumandanın kodları alıcıyla okunup aynı kodlar bu modülle gönderilebilir.
