Ai-Thinker Rd-04 10GHz Radar Hareket Sensörü - I2C, İnsan Varlığı Algılama
Ai-Thinker Rd-04 10GHz Radar Hareket Sensörü - I2C, İnsan Varlığı Algılama Hakkında Detaylı İnceleme

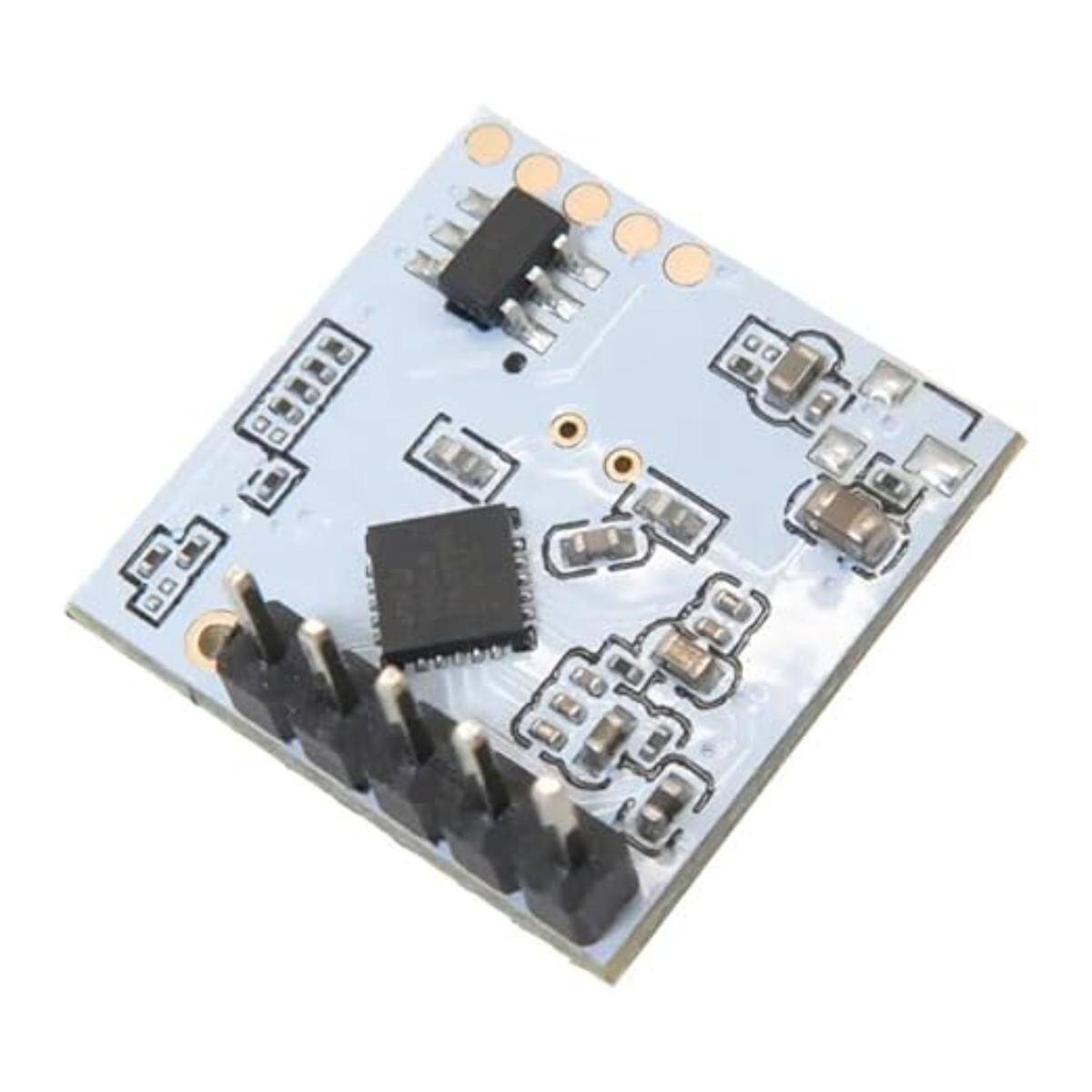

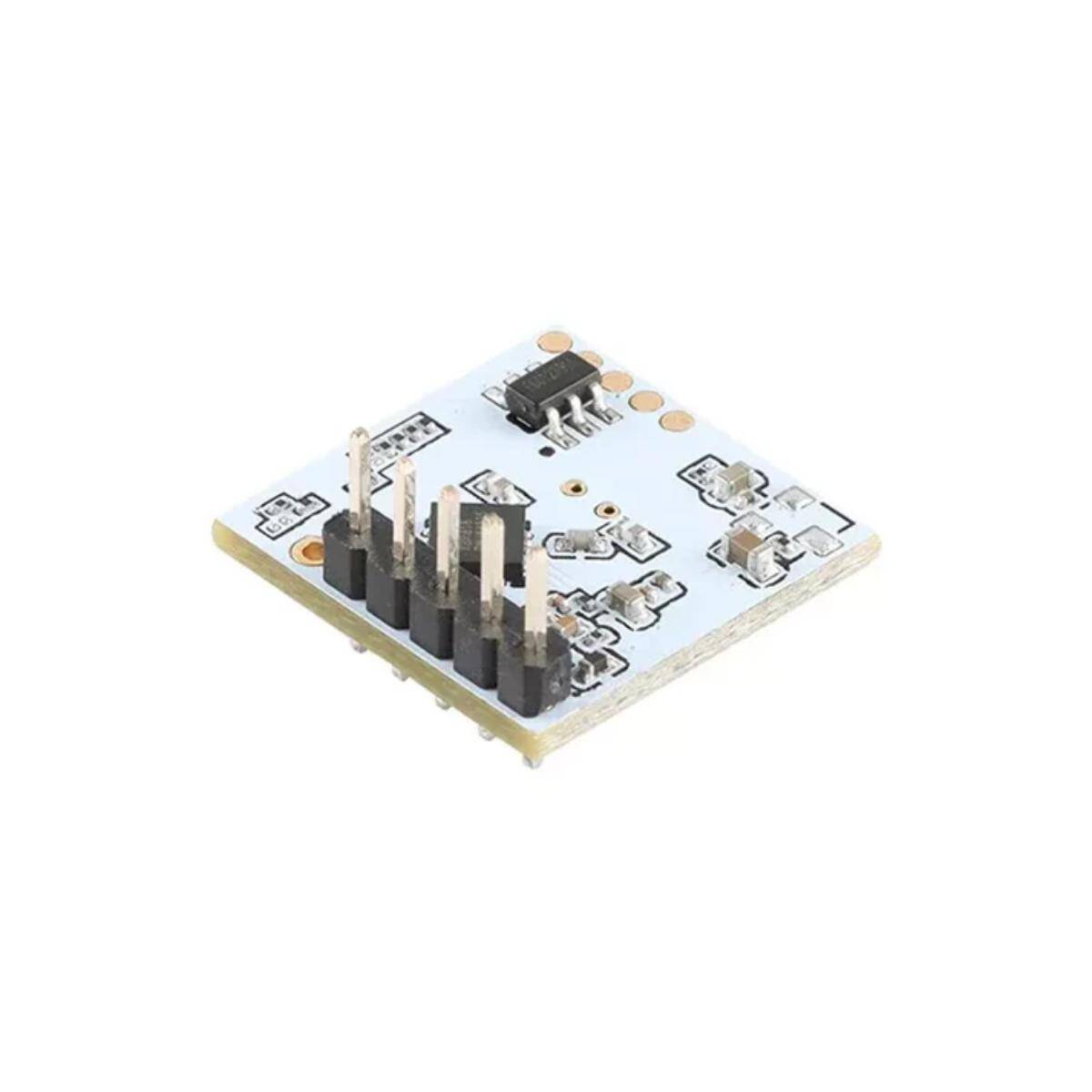

Ai-Thinker Rd-04, Phosense XBR818 çipini kullanan 10,525 GHz (X-band) mikrodalga radar hareket sensörüdür. 15 x 15 mm boyutundaki modül, dahili sinyal işlemcisiyle hareket algılama sonucunu doğrudan dijital çıkışa verir.
Algılama mesafesi 6,5 metreye, algılama açısı ±50°'ye kadar ulaşır. Hassasiyet, mesafe ve çıkış süresi gibi ayarlar I2C bus üzerinden yapılabilir; ayar yapılmazsa varsayılan değerlerle çalışır.
OUT pini hareket algılandığında yüksek (HIGH) seviyeye çıkar. IIC_EN pini ile düşük güç modu kontrol edilir. Modül 2,0 mm aralıklı pin başlığına uygundur.
Öne Çıkan Avantajlar
Küçük boyut
15 x 15 mm kompakt modül.
I2C ayar
Hassasiyet ve süre yazılımla ayarlanır.
6,5 m menzil
±50° geniş algılama açısı.
Dijital çıkış
Hareket algılanınca OUT pini HIGH olur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | Rd-04 |
| Çip | Phosense XBR818 |
| Frekans | 10,525 GHz (X-band) |
| Algılama mesafesi | 6,5 m'ye kadar |
| Algılama açısı | ±50° |
| Besleme | 3,0 – 3,6 V, ≥100 mA |
| Arayüz | I2C + dijital OUT |

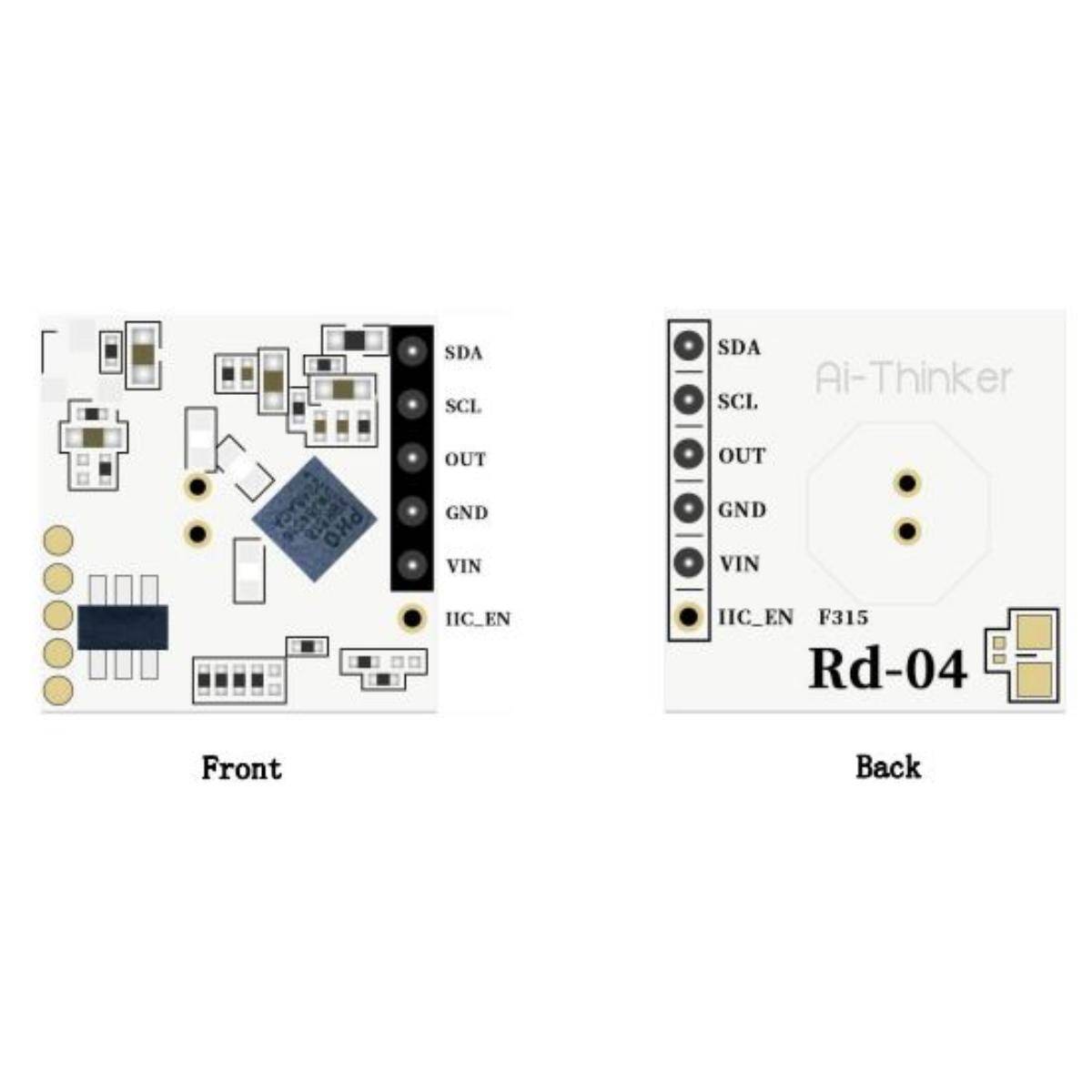

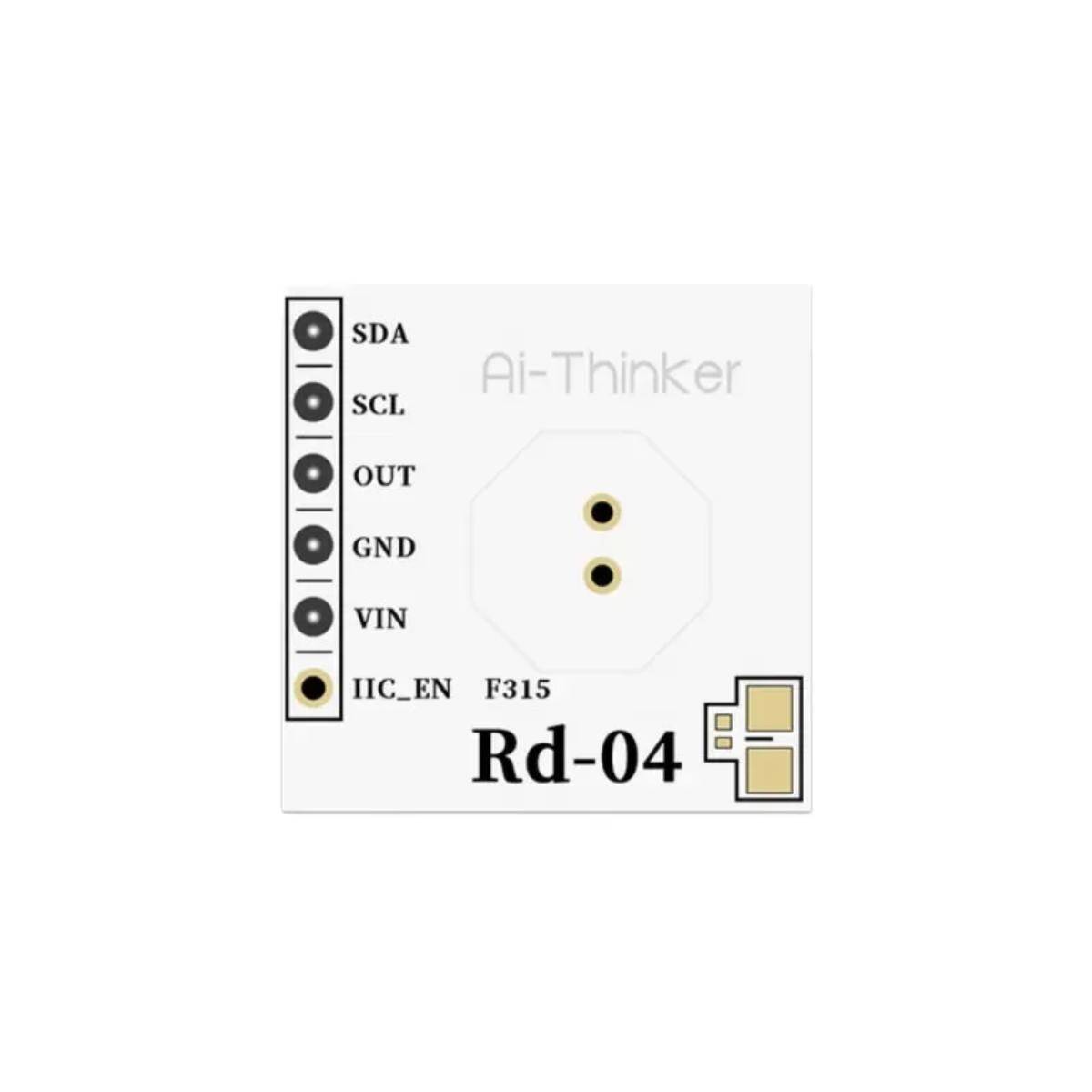

| Pinler | SDA, SCL, OUT, GND, VIN, IIC_EN |
| Pin aralığı | 2,0 mm |

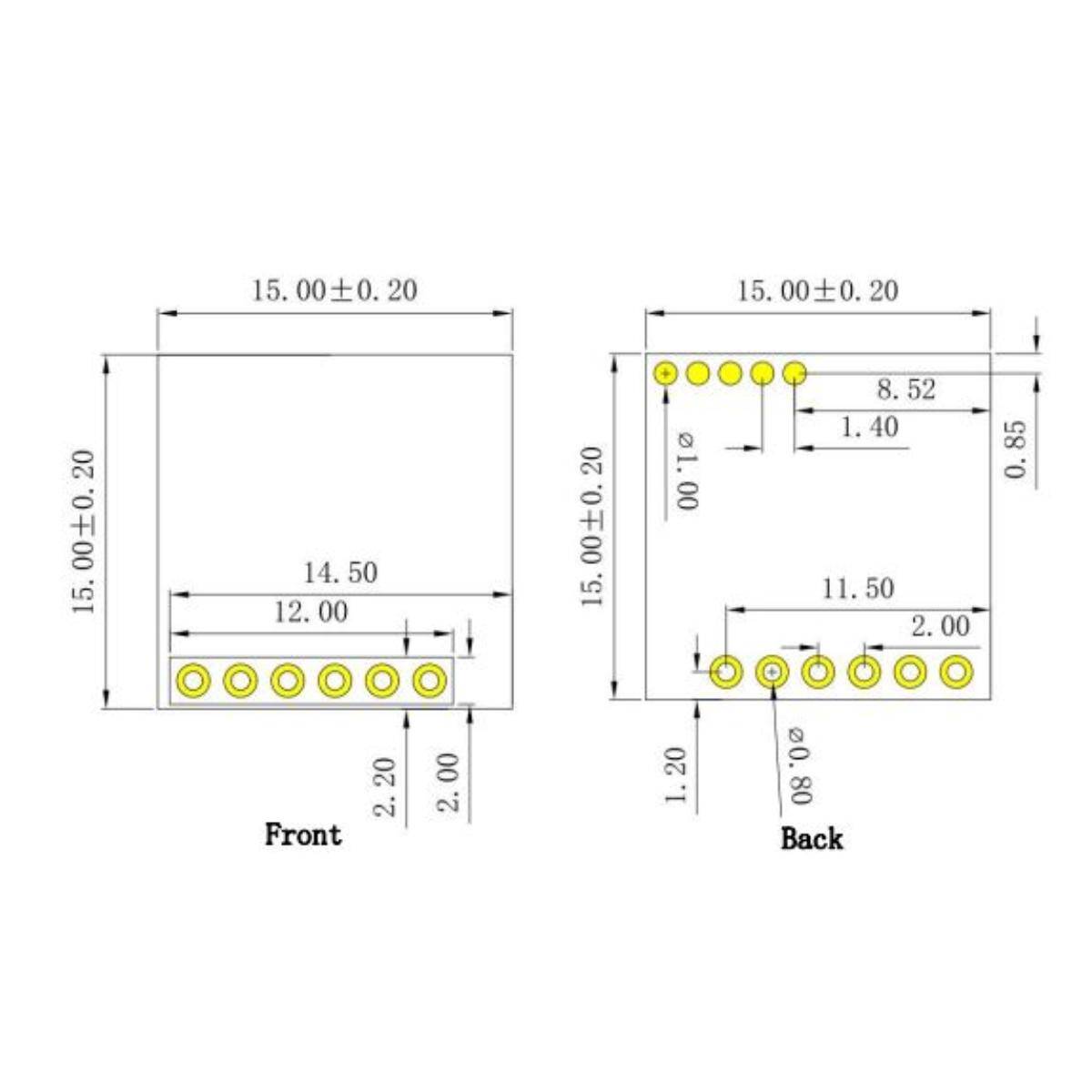

| Ölçüler | 15 x 15 mm |
Kullanım Alanları
- Akıllı aydınlatma
- Merdiven ve koridor lambası
- Reklam ekranı uyandırma
- Güvenlik sistemleri
- Akıllı ev cihazları
- Oda doluluk algılama
- Otomatik kapı
- Enerji tasarrufu
- IoT projeleri
- Arduino ve ESP32 projeleri
Besleme 3,3 V'tur; 5 V doğrudan bağlamayın. Pin aralığı 2,0 mm'dir, standart 2,54 mm breadboard'a doğrudan oturmaz. Metal yüzeylerin arkasına monte etmeyin.
Teknik Sıkça Sorulan Sorular (SSS)
PIR sensörden farkı nedir?
Radar ince plastik ve camın arkasından da algılar, sıcaklıktan etkilenmez.
I2C bağlantısı zorunlu mu?
Hayır, varsayılan ayarlarla yalnızca OUT pini kullanılarak çalışır.
24 GHz radar mı?
Hayır, 10,525 GHz X-band radardır.
Breadboard'a takılır mı?
Pin aralığı 2,0 mm olduğu için doğrudan takılmaz; adaptör veya kablo kullanın.
Menzili ne kadardır?
6,5 metreye kadar algılama yapar.
