Ai-Thinker Rd-01 24GHz Radar Modülü - WiFi + Bluetooth, İnsan Varlığı Algılama
Ai-Thinker Rd-01 24GHz Radar Modülü - WiFi + Bluetooth, İnsan Varlığı Algılama Hakkında Detaylı İnceleme

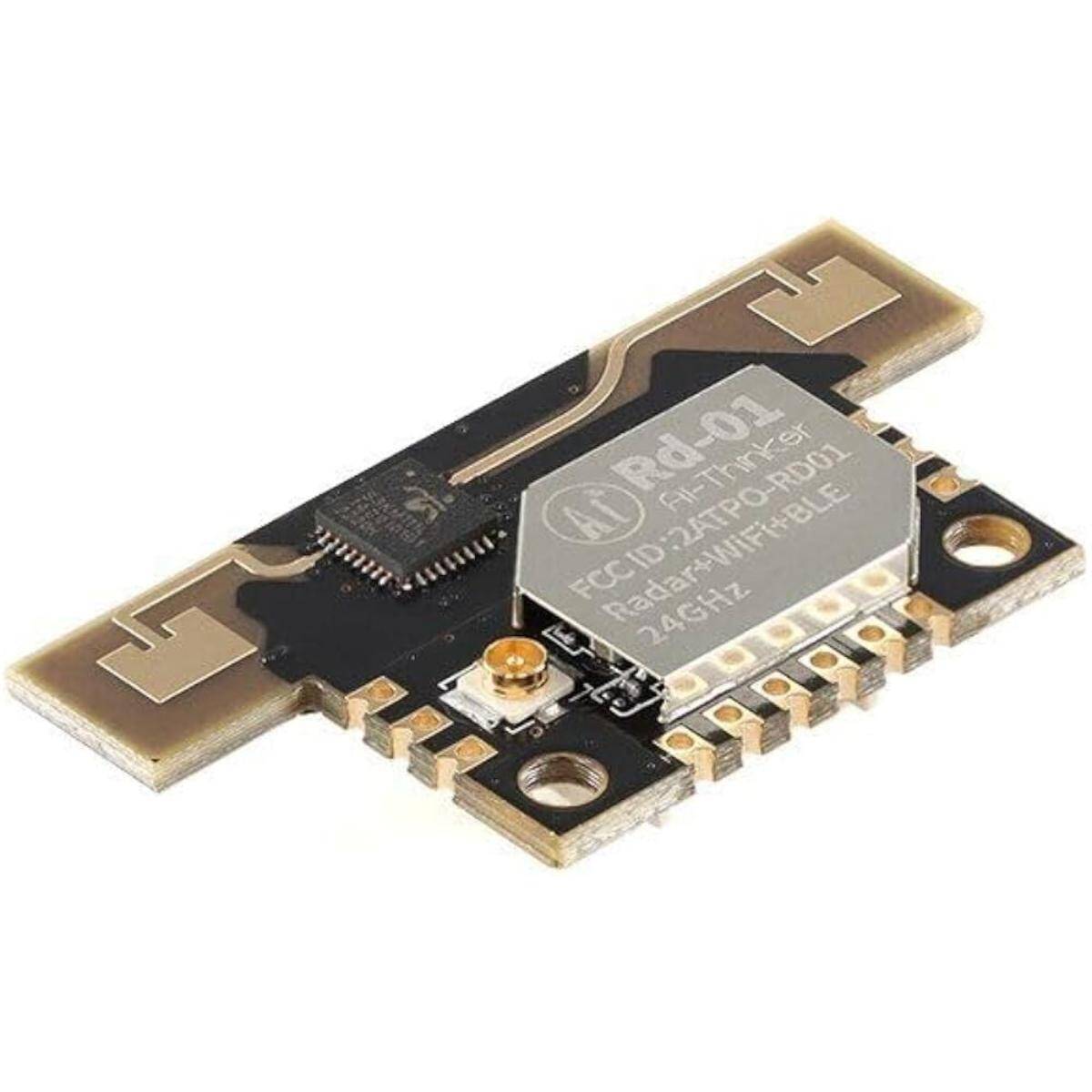

Ai-Thinker Rd-01, 24 GHz radar sensörünü WiFi ve Bluetooth 5.0 kablosuz modülle tek kartta birleştiren bir insan varlığı ve hareket algılama modülüdür. Radar kısmında S3KM111L, kablosuz kısımda BL602 çipi kullanılır.
PIR sensörlerden farklı olarak hareketsiz oturan veya uzanan kişinin küçük hareketlerini de algılayabilir. Algılama mesafesi 5 metreye, algılama açısı ±60°'ye kadar ulaşır.
Radar parametreleri Bluetooth üzerinden ayarlanabilir; WiFi ile doğrudan ağa bağlanarak akıllı ev sistemlerine entegre edilebilir. Tavan veya duvar montajına uygundur.
Öne Çıkan Avantajlar
24 GHz radar
Hareketsiz insan varlığını da algılar.
Dahili WiFi + BLE
Ek mikrodenetleyici olmadan ağa bağlanır.
5 m menzil
Geniş ±60° algılama açısı.
Bluetooth ayar
Parametreler kablosuz ayarlanır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | Rd-01 |
| Radar frekansı | 24 – 24,25 GHz |
| Radar çipi | S3KM111L |
| Kablosuz çip | BL602 (WiFi 802.11 b/g/n + BLE 5.0) |
| Algılama mesafesi | 5 m'ye kadar |
| Algılama açısı | ±60° |
| Besleme | 3,0 – 3,6 V |
| Arayüzler | UART, GPIO, SPI, I2C, PWM, ADC |

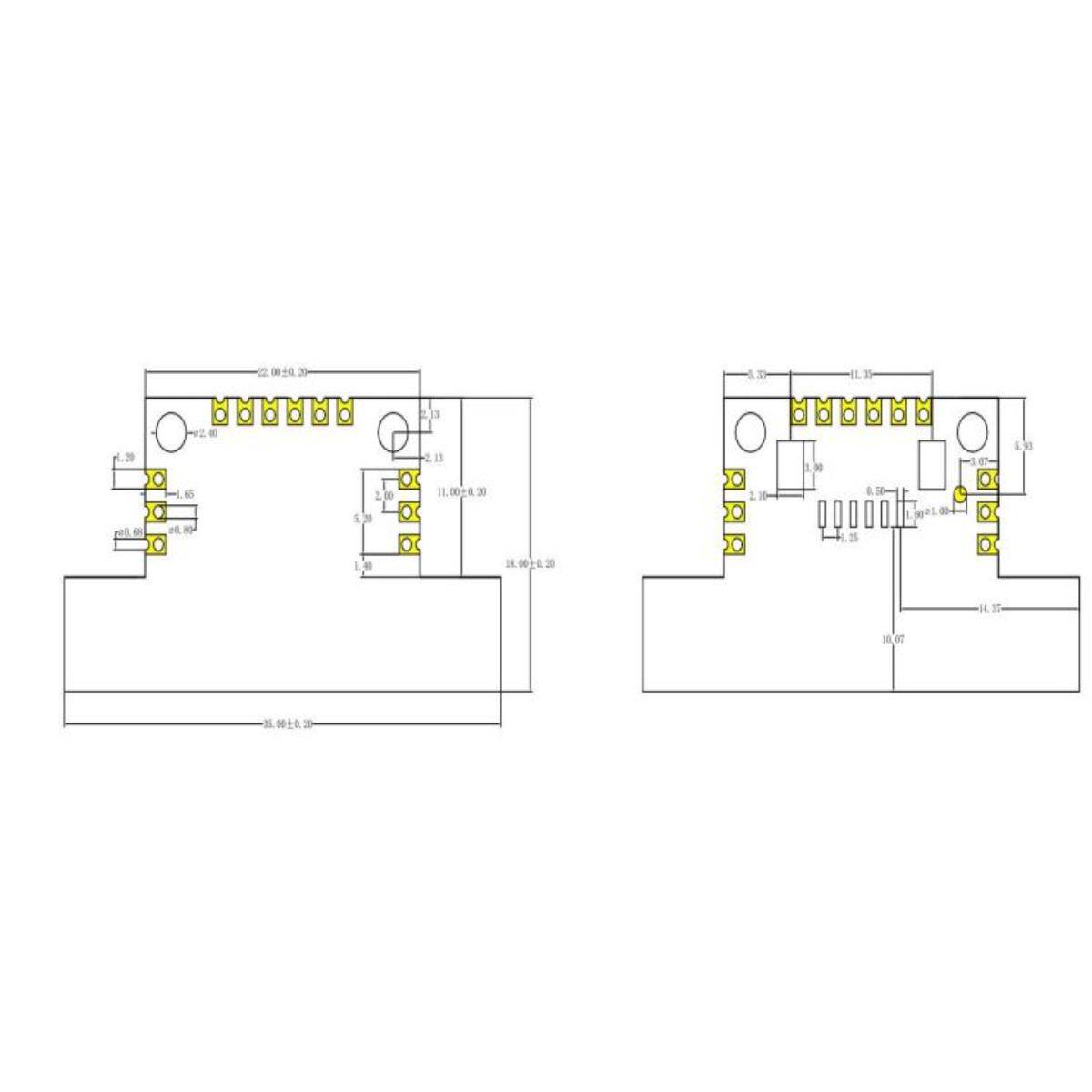

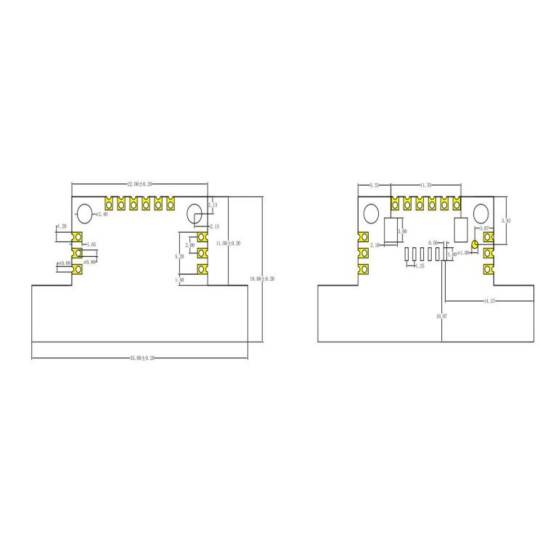

| Ölçüler | Yaklaşık 35 x 18 mm |
Kullanım Alanları
- Akıllı aydınlatma
- Oda doluluk algılama
- Home Assistant sensörü
- Enerji tasarrufu sistemleri
- Güvenlik sistemleri
- Akıllı klima kontrolü
- Toplantı odası takibi
- Yaşlı bakım izleme
- Ekran uyandırma
- IoT projeleri
Besleme 3,3 V'tur; 5 V doğrudan bağlanmamalıdır. Radar metal yüzeylerin arkasına monte edilmemeli; plastik kasa içinde kullanılabilir. Fan ve perde gibi hareketli nesneler yanlış algılamaya yol açabilir.
Teknik Sıkça Sorulan Sorular (SSS)
PIR sensörden farkı nedir?
Radar, hareketsiz oturan kişinin nefes gibi küçük hareketlerini de algılar.
Ayrı mikrodenetleyici gerekir mi?
Gerekmez; dahili BL602 ile WiFi/BLE bağlantısı yapılabilir, istenirse UART ile harici karta da bağlanır.
Besleme gerilimi nedir?
3,0–3,6 V aralığıdır.
Kasanın içinden algılar mı?
Plastik ve ince ahşap gibi malzemelerin arkasından algılar; metal arkasından algılamaz.
Menzili ne kadardır?
5 metreye kadar algılama yapar.
