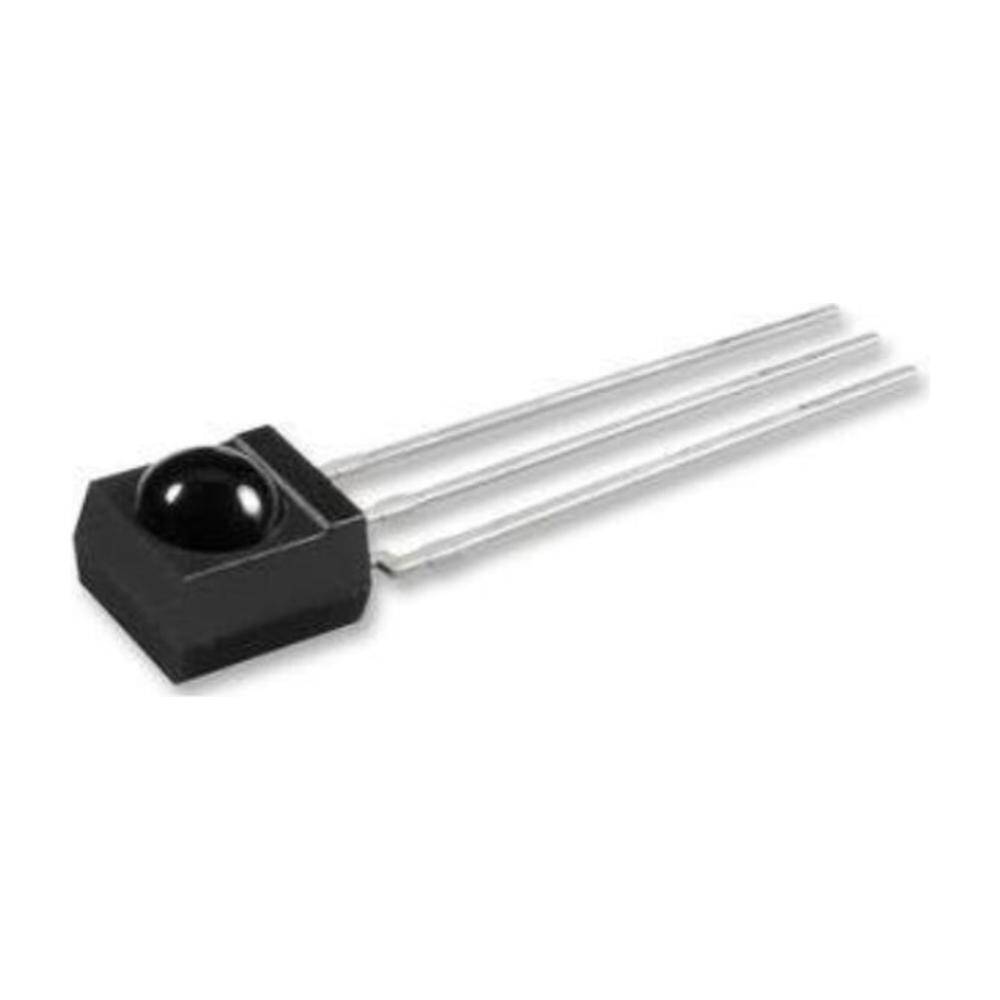

TSOP2238 Kızılötesi Alıcı - 38 kHz, 3 Pin
TSOP2238 Kızılötesi Alıcı Hakkında Detaylı İnceleme
TSOP2238, uzaktan kumanda sinyallerini almak için tasarlanmış 38 kHz taşıyıcı frekanslı kızılötesi alıcıdır. Fotodiyot, ön yükselteç, bant geçiren filtre ve demodülatör tek gövdede toplanmıştır.
TSOP22 serisi, iyi tasarlanmış AGC devresiyle parazitli ortamlarda kararlı çalışmasıyla bilinir. Flüoresan aydınlatma ve enerji tasarruflu lambaların ürettiği girişimden az etkilenir.
Çıkış doğrudan dijitaldir; alınan kumanda sinyali demodüle edilmiş darbe dizisi olarak verilir. Arduino tarafında IRremote gibi yaygın kütüphanelerle okunur.
Öne Çıkan Avantajlar
Parazite dayanıklı
Dahili AGC devresi, flüoresan ve enerji tasarruflu lamba girişimine karşı kararlılık sağlar.
Dahili filtre
38 kHz bant geçiren filtre, taşıyıcı dışındaki ışığı eler.
Dijital çıkış
Doğrudan mikrodenetleyici pinine bağlanır, ek devre gerekmez.
Yaygın kütüphane desteği
IRremote ve benzeri kütüphanelerle doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | TSOP2238 |
| Taşıyıcı frekans | 38 kHz |
| Bacak sayısı | 3 (OUT, GND, VCC) |
| Çıkış | Dijital, aktif düşük |
| Besleme gerilimi | Tipik 4,5 - 5,5 V |
| Gövde | Plastik, lensli |
| Algılama mesafesi | Kumandaya ve ortama göre değişir |
Kullanım Alanları
- Uzaktan kumandalı projeler
- Kumanda kodu çözümleme
- Arduino IR alıcı devreleri
- Robot uzaktan kontrolü
- Akıllı ev kumanda köprüsü
- Kumandalı aydınlatma
- Cihaz uyandırma devreleri
- Endüstriyel kumanda alıcıları
- Servis ve tamir uygulamaları
- Eğitim çalışmaları
Yalnızca 38 kHz taşıyıcılı kumandalarla kararlı çalışır. Bacak sırası üretici ve seri numarasına göre değişebilir; bağlamadan önce veri sayfasını kontrol edin.
Teknik Sıkça Sorulan Sorular (SSS)
VS1838B ile farkı ne?
İkisi de 38 kHz alıcıdır. TSOP22 serisi AGC devresi ve daha olgun filtre tasarımıyla parazitli ortamlarda daha kararlıdır.
Arduino'ya nasıl bağlanır?
VCC 5 V'a, GND toprağa, OUT dijital pine bağlanır; IRremote kütüphanesiyle okunur.
Filtre kondansatörü gerekir mi?
Zorunlu değil ama besleme ucuna 100 nF eklemek gürültülü ortamlarda kararlılığı artırır.
36 kHz kumanda ile çalışır mı?
Menzil ve kararlılık düşerek bir miktar çalışabilir; tasarım frekansı 38 kHz'tir.
Doğrudan röle sürebilir mi?
Hayır, çıkış sinyal seviyesindedir; röle için transistör veya sürücü gerekir.
