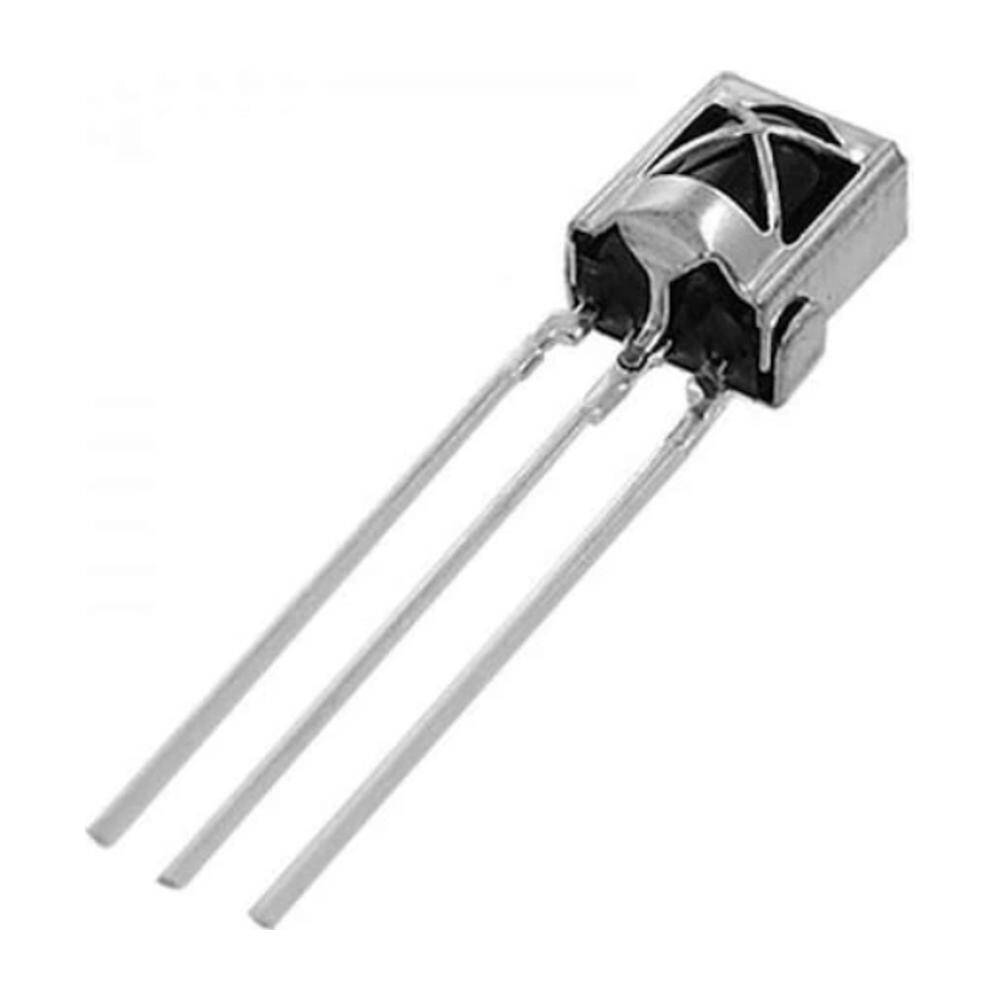

VS1838B Kızılötesi Alıcı - 38 kHz, 3 Pin
VS1838B Kızılötesi Alıcı Hakkında Detaylı İnceleme
VS1838B, televizyon ve klima kumandalarının kullandığı 38 kHz taşıyıcı frekansındaki kızılötesi sinyalleri alan entegre bir alıcıdır. Fotodiyot, ön yükselteç, bant geçiren filtre ve demodülatör tek gövdede toplanmıştır.
Çıkış doğrudan dijitaldir: alınan kumanda sinyali demodüle edilmiş darbe dizisi olarak verilir. Arduino tarafında IRremote gibi yaygın kütüphanelerle kumanda kodları birkaç satırda okunur.
Üç bacaklıdır — OUT, GND ve VCC. Dahili filtre sayesinde ortam ışığından ve flüoresan parazitinden büyük ölçüde etkilenmez. Ekstra bileşen gerektirmez; doğrudan mikrodenetleyici pinine bağlanır.
Öne Çıkan Avantajlar
Dahili filtre
38 kHz bant geçiren filtre, ortam ışığı ve flüoresan parazitini bastırır.
Dijital çıkış
Demodüle edilmiş sinyal doğrudan mikrodenetleyici pinine bağlanır.
Metal ekranlı gövde
Metal muhafaza, elektriksel girişimi bastırır; fotodiyot, yükselteç ve demodülatör aynı gövdededir.
Yaygın kütüphane desteği
IRremote ve benzeri kütüphanelerle doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | VS1838B |
| Taşıyıcı frekans | 38 kHz |
| Bacak sayısı | 3 (OUT, GND, VCC) |
| Çıkış | Dijital, aktif düşük |
| Çalışma gerilimi | Tipik 2,7 - 5,5 V |
| Algılama mesafesi | Kumandaya ve ortama göre değişir |
| Gövde | Metal ekranlı, lensli |
Kullanım Alanları
- Uzaktan kumandalı projeler
- TV ve klima kumanda çözümleme
- Arduino IR kumanda alıcısı
- Robot uzaktan kontrolü
- Akıllı ev kumanda köprüsü
- Kumandalı LED aydınlatma
- Cihaz uyandırma devreleri
- Oyuncak ve hobi projeleri
- Kumanda kodu öğrenme düzenekleri
- Eğitim çalışmaları
Yalnızca 38 kHz taşıyıcılı kumandalarla çalışır; 36 kHz veya 56 kHz kullanan bazı kumandalarda menzil ve kararlılık düşer. Bacak sırası üreticiden üreticiye değişebilir, bağlamadan önce gövde üzerindeki işareti kontrol edin.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi kumandalarla çalışır?
38 kHz taşıyıcı kullanan kumandalarla. TV, klima ve çoğu ev elektroniği kumandası bu bandı kullanır.
Arduino'ya nasıl bağlanır?
VCC 5 V'a, GND toprağa, OUT dijital bir pine bağlanır. Yazılımda IRremote kütüphanesi kullanılır.
Direnç veya kondansatör gerekir mi?
Zorunlu değildir, ancak besleme ucuna 100 nF filtre kondansatörü eklemek gürültülü ortamlarda kararlılığı artırır.
TSOP2238 ile farkı ne?
İkisi de 38 kHz alıcıdır ve işlevsel olarak benzerdir; bacak sırası ve gövde farklı olabilir, veri sayfasını kontrol edin.
Menzili ne kadar?
Kumandanın gücüne ve ortam ışığına bağlıdır; doğrudan güneş ışığı altında menzil kısalır.
