ST7789 1.3 İnç IPS TFT Ekran - 240x240, Lehimsiz
1.3 İnç IPS TFT Ekran Hakkında Detaylı İnceleme

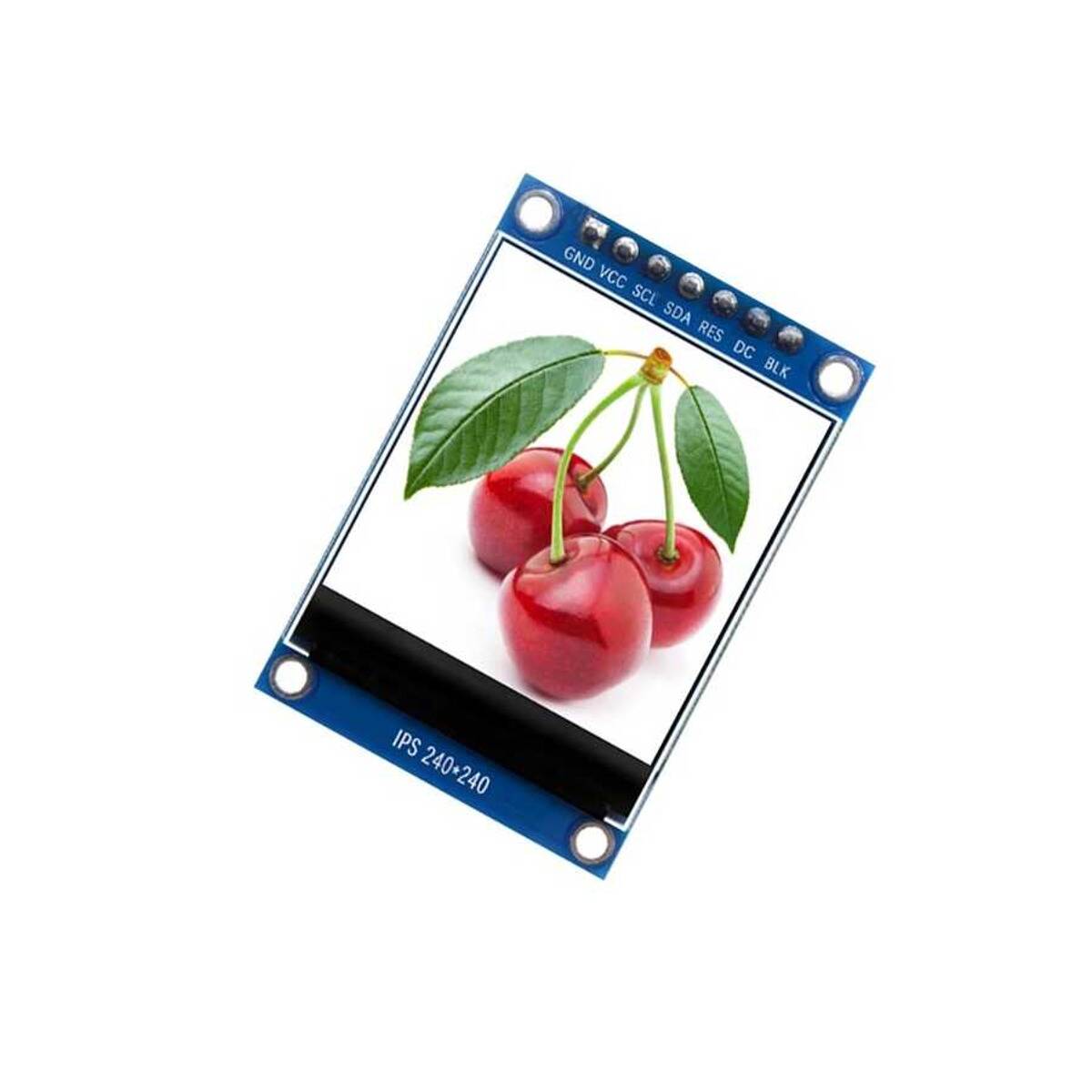

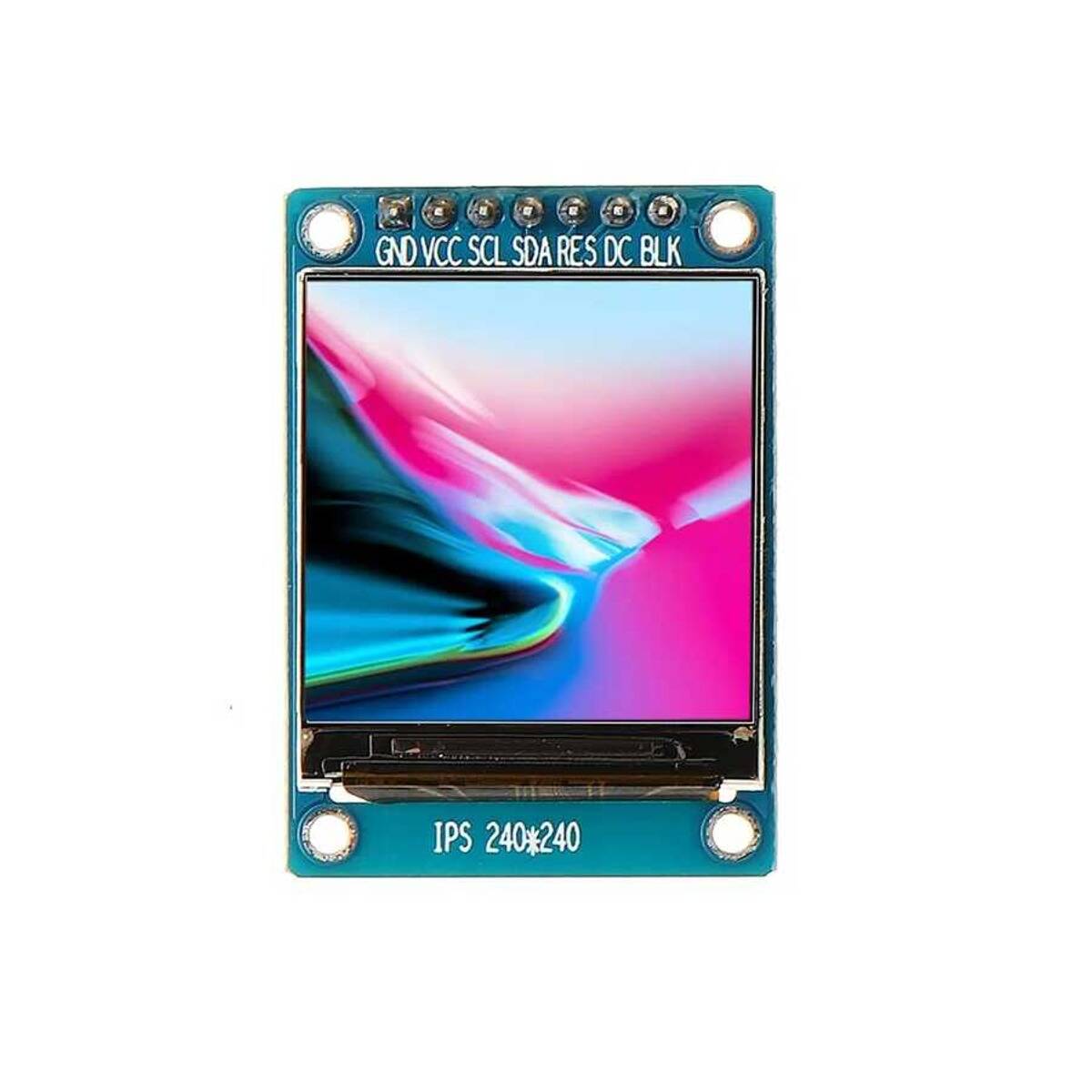

ST7789 sürücülü 1.3 inç IPS TFT ekran, 240×240 piksel çözünürlükte renkli görüntü verir. IPS panel sayesinde geniş açıdan bakıldığında renkler bozulmaz; küçük gövdesine rağmen okunaklı bir arayüz kurmaya elverişlidir.
Haberleşme SPI üzerinden yapılır; GND, VCC, SCL (saat), SDA (veri), RES, DC ve BLK olmak üzere 7 hat kullanılır. Az pin harcadığı için Arduino, ESP32 ve STM32 gibi kartlarda diğer çevre birimlerine yer bırakır.
Bu ürün lehimsiz gelir: header pinler ayrı bir şerit hâlinde ürünle birlikte verilir, karta lehimlenmemiştir. Pinleri kendi projenize göre düz ya da açılı lehimlemek isteyenler, kartı doğrudan bir yuvaya gömmek isteyenler ya da kablo lehimleyecekler için uygundur. Kullanmadan önce lehimleme gerekir.
Öne Çıkan Avantajlar
IPS panel
Geniş görüş açısı; yandan bakıldığında renk kayması olmaz.
Az pin ile SPI
7 hatla çalışır, mikrodenetleyicinin pinlerini boşa harcamaz.
Lehimsiz — montaj serbestliği
Pinleri istediğiniz yöne lehimleyebilir ya da doğrudan kablo bağlayabilirsiniz.
Kompakt gövde
1.3 inç kare panel, dar kutulara ve el cihazlarına sığar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ekran boyutu | 1.3 inç |
| Çözünürlük | 240 × 240 piksel |
| Panel tipi | IPS TFT |
| Sürücü entegresi | ST7789 |
| Arayüz | SPI |
| Pin sayısı | 7 (GND, VCC, SCL, SDA, RES, DC, BLK) |
| Header | Lehimsiz — pin şeridi ayrı verilir |
| Besleme | 3.3V (kart üzerinde belirtildiği gibi) |
Kullanım Alanları
- Arduino ve ESP32 arayüz ekranı
- Menü ve gösterge panelleri
- Sensör verisi görselleştirme
- Saat ve hava durumu göstergeleri
- El tipi ölçüm cihazları
- Retro oyun ve animasyon denemeleri
- Kendi kutusuna gömülen özel projeler
- Elektronik eğitim çalışmaları
Header pinler lehimlenmemiş hâlde gelir. Hazır lehimli sürümü tercih edenler, katalogdaki lehimli pin başlıklı 1.3 inç ST7789 ekranı inceleyebilir.
Teknik Sıkça Sorulan Sorular (SSS)
Pinler lehimli geliyor mu?
Hayır. Header şeridi ayrı verilir, karta lehimlenmemiştir. Kullanmadan önce lehimlemeniz gerekir.
Dokunmatik mi?
Hayır, bu ekran dokunmatik değildir; yalnızca görüntü verir.
5V ile besleyebilir miyim?
Kart 3.3V mantık seviyesi için tasarlanmıştır. 5V'luk bir karta bağlarken kart üzerindeki besleme ve seviye bilgisine göre hareket edin.
SCL yazıyor, I2C mi?
Hayır. SCL burada SPI saat hattıdır; bazı kartlarda SCK olarak da yazılır. Haberleşme SPI'dır.
Hangi kütüphane ile çalışır?
ST7789 sürücüsünü destekleyen yaygın grafik kütüphaneleri ile kullanılabilir.
