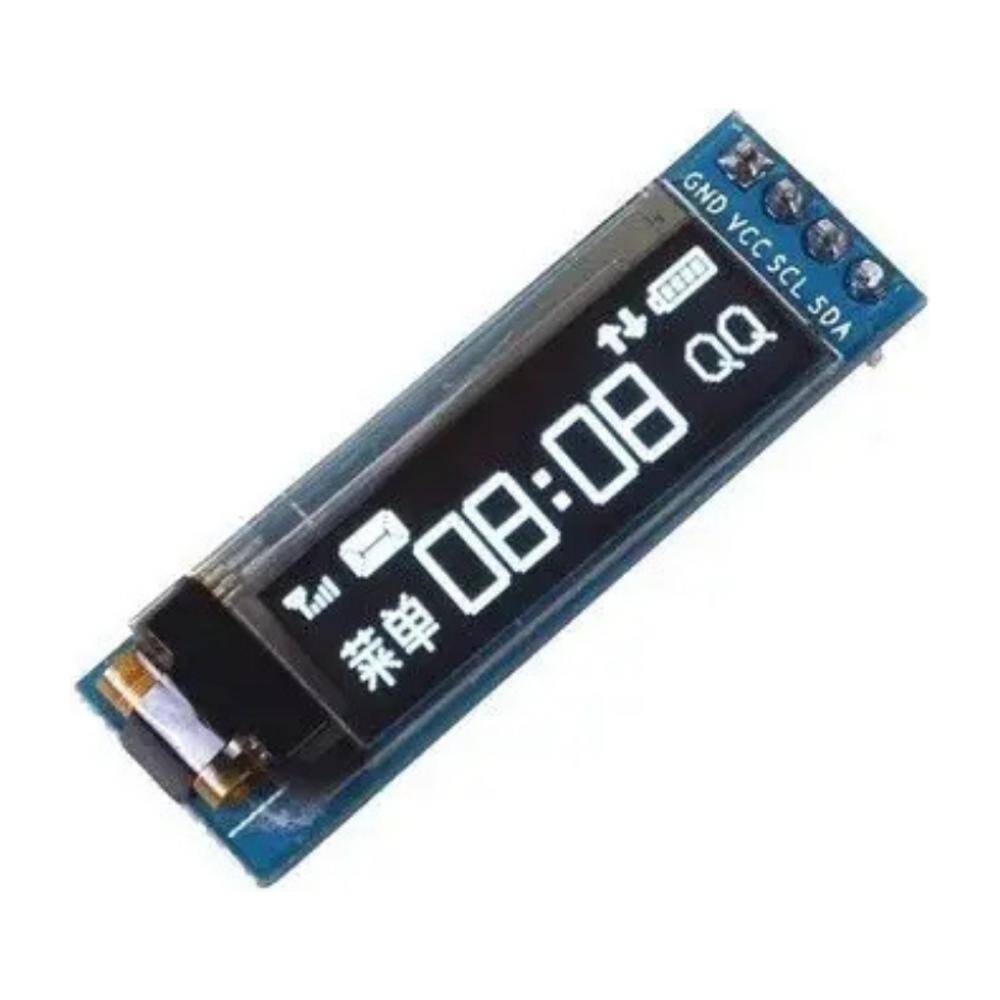

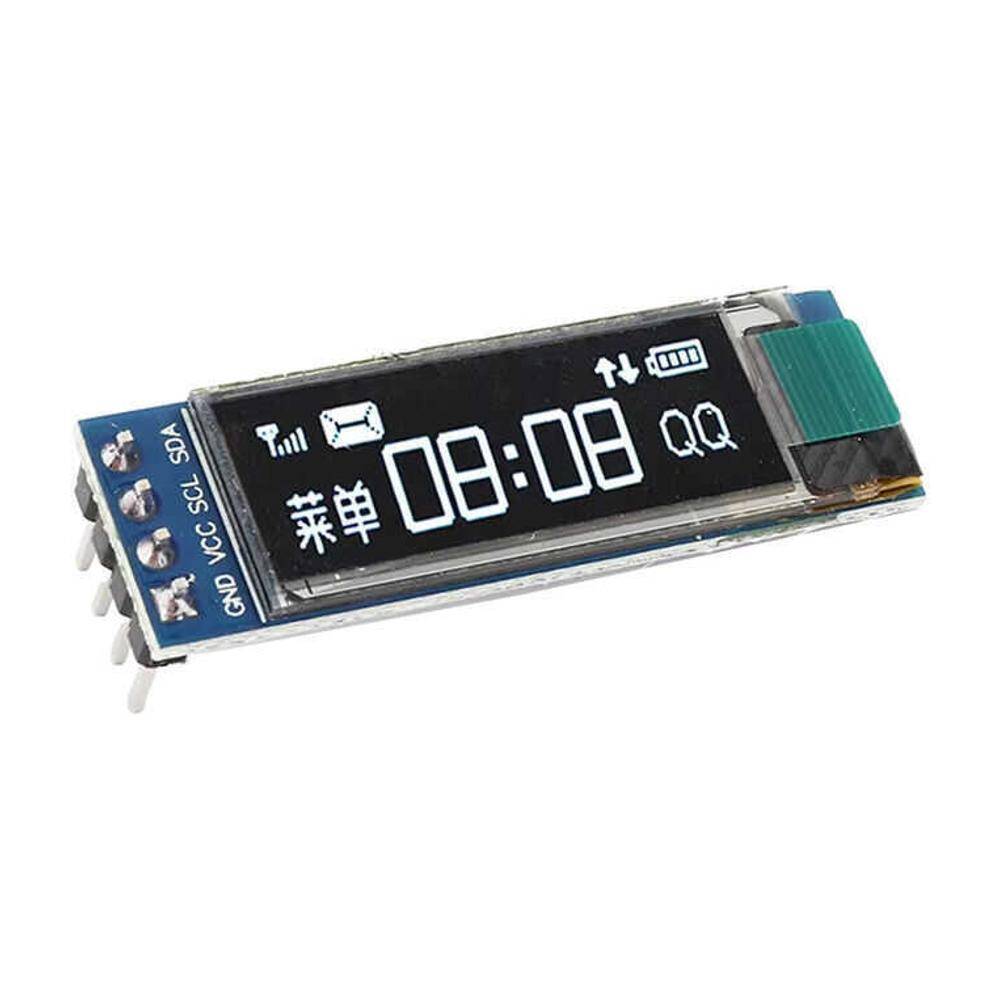

0.91" 128x32 OLED Ekran SSD1306 - I2C Beyaz
0.91" 128x32 OLED Ekran Hakkında Detaylı İnceleme
0,91 inçlik bu OLED ekran, 128x32 piksel çözünürlükte tek renk (beyaz) görüntü üretir. OLED teknolojisi arka aydınlatma kullanmaz; her piksel kendi ışığını verdiği için siyahlar gerçekten siyahtır ve kontrast, aynı boyuttaki LCD ekranlara göre çok daha yüksektir.
SSD1306 sürücü entegresi ve I2C arayüzü sayesinde ekran yalnızca dört telle bağlanır: VCC, GND, SCL ve SDA. Bu, pin sayısı kısıtlı projelerde büyük avantajdır. Arduino tarafında Adafruit_SSD1306 ve U8g2 gibi yaygın kütüphaneler doğrudan desteklenir.
Küçük boyutu, el tipi ölçü aletleri, saat, sıcaklık göstergesi ve pil durum ekranı gibi dar alana sığması gereken uygulamalar için uygundur. Geniş görüş açısı, ekrana yandan bakıldığında bile okunabilirliği korur.
Öne Çıkan Avantajlar
Arka aydınlatmasız yüksek kontrast
OLED pikselleri kendi ışığını üretir; siyah zemin üzerinde metin çok net okunur.
Sadece 4 tel
I2C arayüzü VCC, GND, SCL ve SDA ile çalışır; mikrodenetleyicide az pin harcar.
Geniş kütüphane desteği
SSD1306 sürücüsü Arduino, ESP32, STM32 ve Raspberry Pi tarafında yaygın kütüphanelerle desteklenir.
Kompakt gövde
0,91 inç ölçü, dar panellere ve el tipi cihazlara rahatça yerleşir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ekran boyutu | 0.91 inç |
| Çözünürlük | 128 x 32 piksel |
| Sürücü | SSD1306 |
| Arayüz | I2C (SCL, SDA) |
| Renk | Beyaz (tek renk) |
| Çalışma gerilimi | 3,3 V - 5 V |
| Görüş açısı | Geniş (>160°) |
| Bağlantı | 4 pin header |
| Teknoloji | OLED, arka aydınlatmasız |
Kullanım Alanları
- Arduino sensör göstergesi
- Sıcaklık ve nem ekranı
- Pil durum göstergesi
- Dijital saat projeleri
- El tipi ölçü aleti ekranı
- ESP32 IoT panel
- Menü ve durum bilgisi
- Adım sayar ve fitness cihazı
- 3D yazıcı bilgi ekranı
- Eğitim ve prototip projeleri
Modülün I2C adresi tipik olarak 0x3C'dir; bazı üretim partilerinde 0x3D olabilir. Ekran açılmıyorsa önce bir I2C tarayıcı çizimiyle adresi doğrulayın.
Teknik Sıkça Sorulan Sorular (SSS)
I2C adresi nedir?
Yaygın adres 0x3C'dir. Ekran yanıt vermiyorsa I2C scanner ile gerçek adresi okuyun.
3.3 V ile çalışır mı?
Evet. Modül 3,3 V ve 5 V beslemeyle uyumludur, bu yüzden ESP32 ve STM32 kartlarında seviye çeviriciye gerek kalmaz.
Hangi kütüphane kullanılır?
Arduino tarafında Adafruit_SSD1306 + Adafruit_GFX veya U8g2 kütüphaneleri yaygın olarak kullanılır.
128x64 modelden farkı ne?
Çözünürlük ve fiziksel yükseklik farklıdır. 128x32 daha ince bir şerit ekrandır; kütüphane başlatılırken yükseklik 32 olarak verilmelidir.
Ekran yanma (burn-in) yapar mı?
Uzun süre aynı sabit görüntüyü gösteren OLED'lerde iz kalabilir. Değişen içerik göstermek veya periyodik olarak ekranı kapatmak bunu önler.
