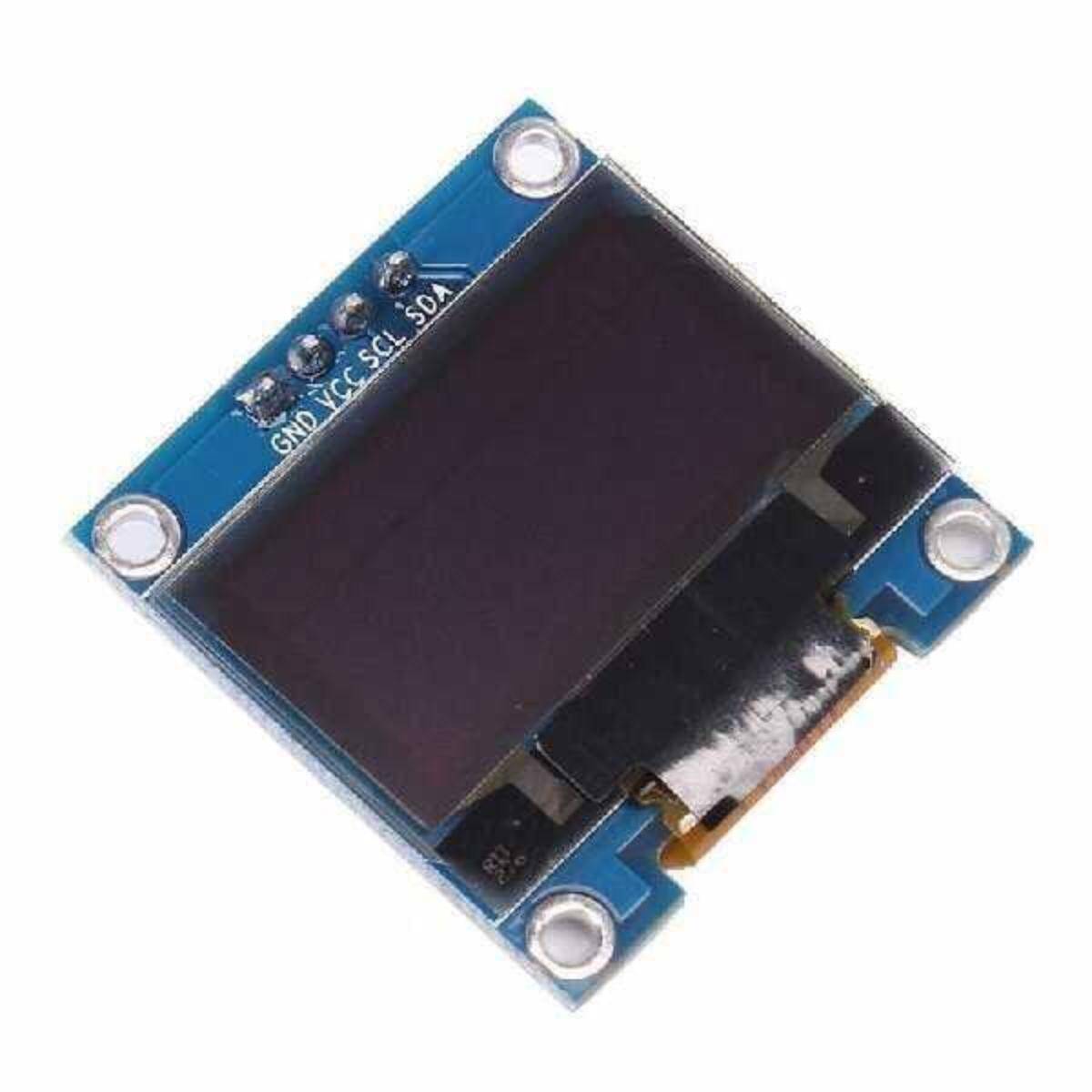

0.96 İnç 128x64 OLED Ekran SSD1306 - I2C 4 Pin, Beyaz
0.96 İnç 128x64 OLED Ekran SSD1306 - I2C 4 Pin, Beyaz Hakkında Detaylı İnceleme

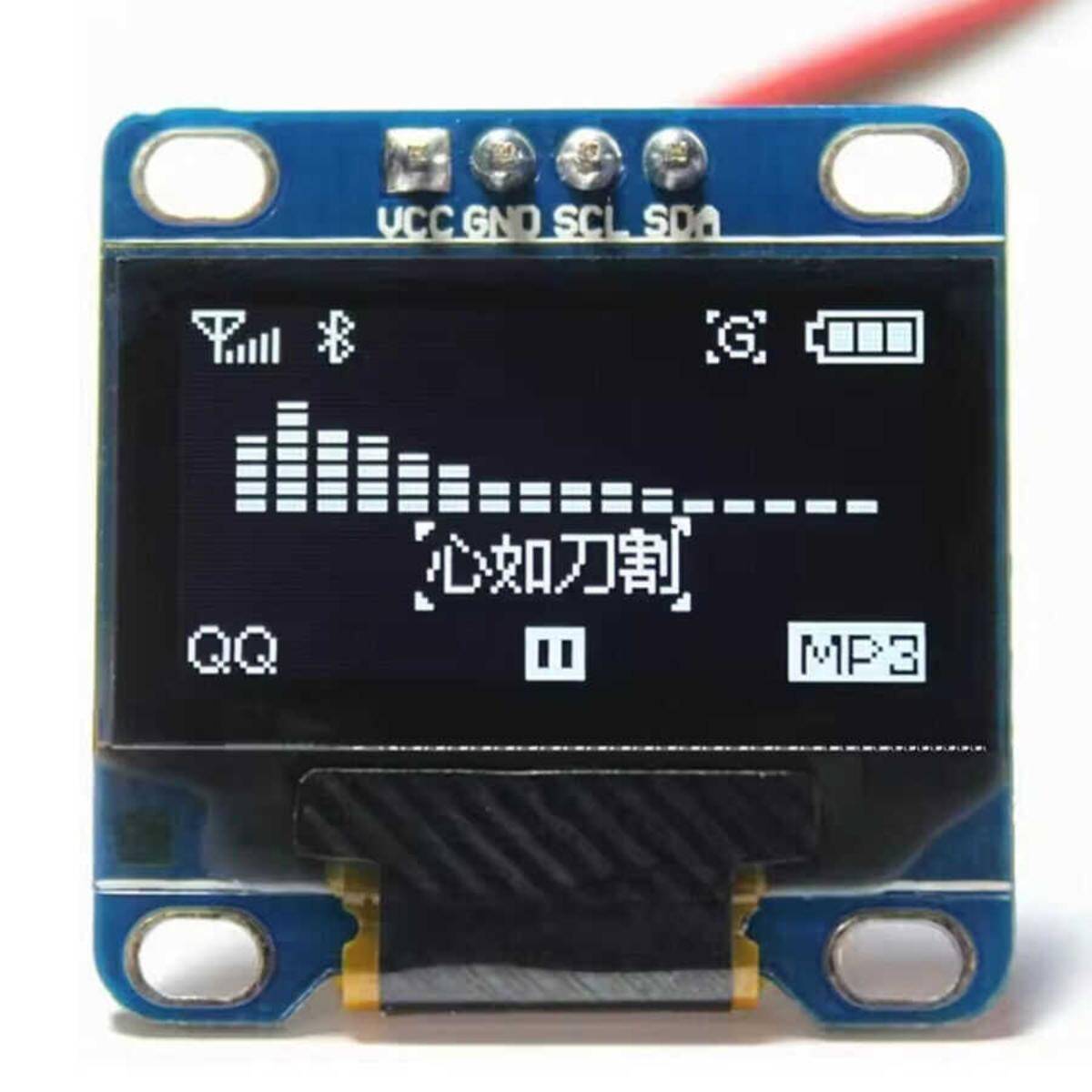

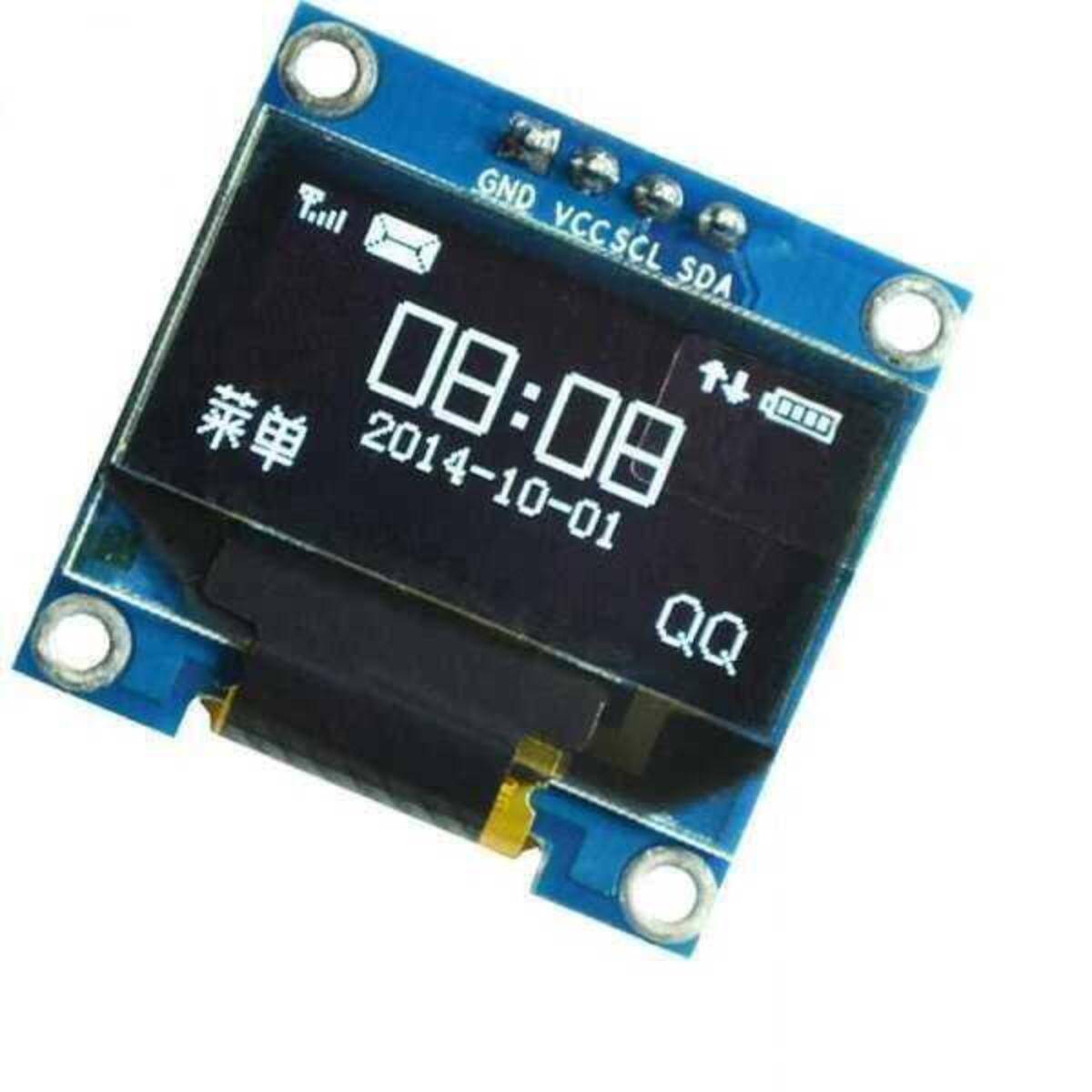

Bu modül, 128x64 piksel çözünürlüklü, beyaz renkli 0,96 inç bir OLED ekrandır. SSD1306 sürücüsü sayesinde metin, sayı, simge ve basit grafikleri net biçimde gösterir.
OLED teknolojisinde her piksel kendi ışığını ürettiği için arka aydınlatmaya gerek yoktur; kontrast yüksektir ve ekran her açıdan okunur. Beyaz pikseller koyu zemin üzerinde parlak görünür.

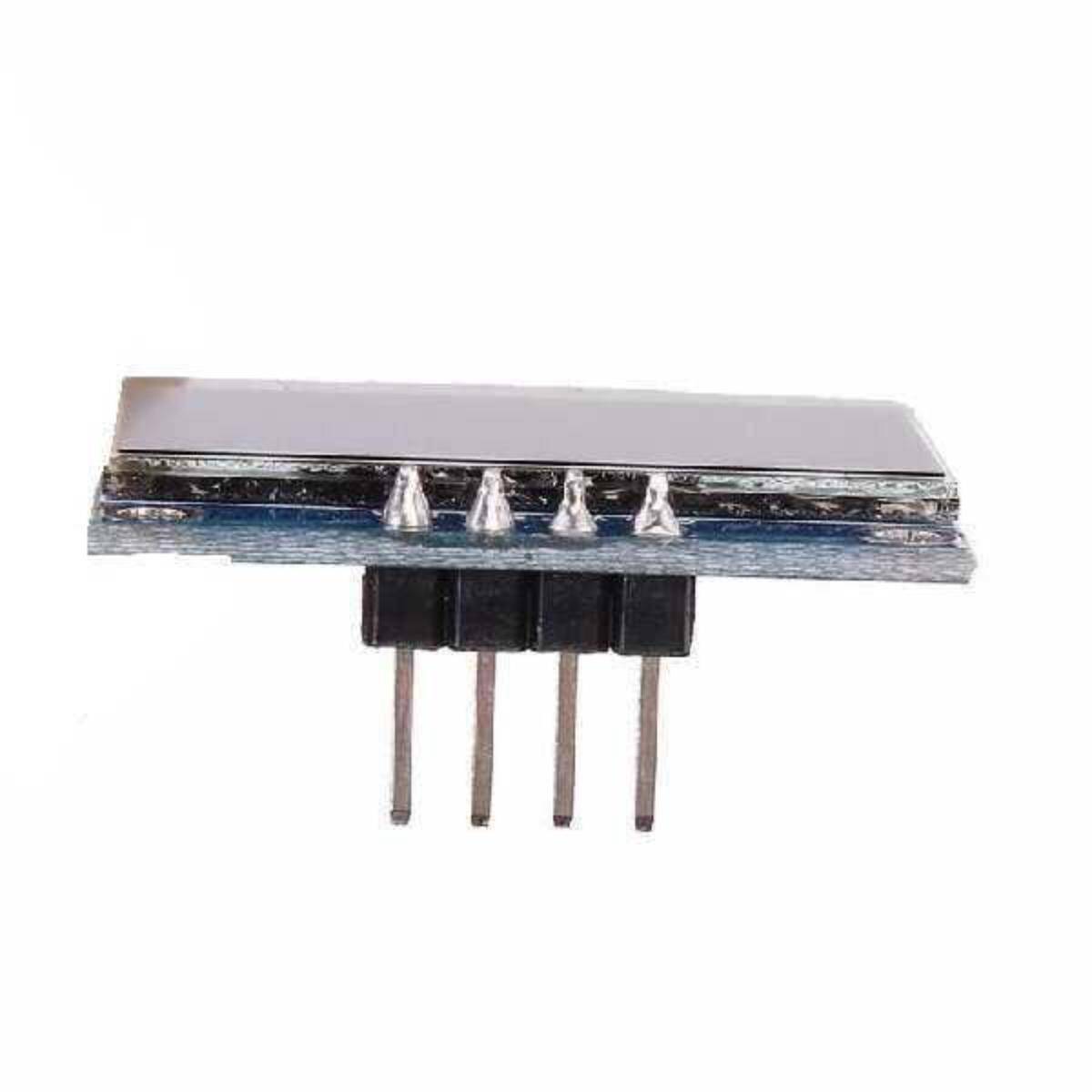

Ekran yalnızca 4 pinle (GND, VDD, SCK, SDA) I2C üzerinden bağlanır. Arduino, ESP32, ESP8266 ve Raspberry Pi ile Adafruit SSD1306 ve U8g2 gibi yaygın kütüphanelerle kullanılabilir.
Öne Çıkan Avantajlar
Beyaz piksel
Koyu zeminde yüksek kontrastlı beyaz görüntü.
Sadece 4 pin
I2C ile iki veri hattı yeterli.
Arka ışık yok
Az enerji harcar, geniş açıdan okunur.
Geniş uyumluluk
Arduino, ESP32, ESP8266, Raspberry Pi.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ekran boyutu | 0,96 inç |
| Çözünürlük | 128 x 64 piksel |
| Renk | Beyaz (tek renk) |
| Sürücü | SSD1306 |
| Arayüz | I2C |
| Pinler | GND, VDD, SCK, SDA |
| Besleme | 3,3 – 5 V |
| I2C adresi | Genellikle 0x3C |
Kullanım Alanları
- Sensör değeri gösterme
- Saat projeleri
- Hava istasyonu ekranı
- Menü arayüzü
- ESP32 IoT cihazları
- Batarya göstergesi
- 3D yazıcı ve CNC ekranı
- Giyilebilir projeler
- Robot durum ekranı
- Eğitim projeleri
Pin sırası kart üzerinde GND-VDD-SCK-SDA şeklinde baskılıdır; bağlamadan önce kontrol edin, VDD ve GND'nin ters takılması ekranı bozabilir. Ekran görünmüyorsa önce I2C adresini tarayın.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi kütüphane kullanılır?
Adafruit SSD1306 + Adafruit GFX veya U8g2 kütüphanesi ile çalışır.
5 V ile çalışır mı?
Evet, 3,3–5 V arasında beslenebilir.
I2C adresi nedir?
Genellikle 0x3C'dir; ekran görünmezse I2C tarayıcı ile adresi kontrol edin.
Renkli görüntü verir mi?
Hayır, tek renklidir; tüm pikseller beyazdır.
Mavi modelden farkı nedir?
Elektriksel olarak aynıdır; yalnızca piksel rengi beyazdır.
