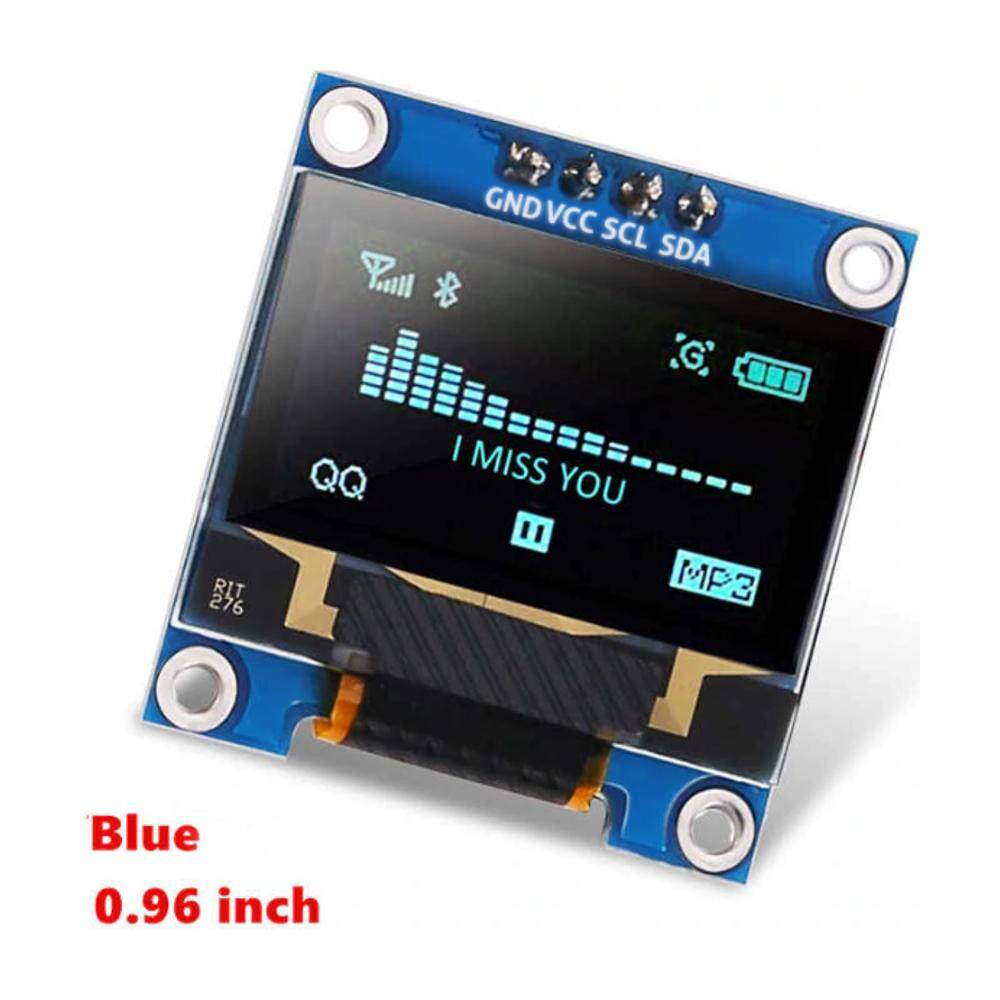

0.96" 128x64 OLED Ekran SSD1306 - I2C 4 Pin, Mavi
0.96" 128x64 I2C OLED Ekran Hakkında Detaylı İnceleme
0,96 inçlik bu OLED ekran, 128x64 piksel çözünürlükte tek renk (mavi) görüntü üretir. OLED teknolojisi arka aydınlatma kullanmaz; her piksel kendi ışığını verdiği için siyahlar gerçekten siyahtır ve kontrast aynı boyuttaki LCD ekranlara göre çok daha yüksektir.
Kart 4 pinlidir ve I2C arayüzüyle çalışır: GND, VCC, SCL ve SDA. Aynı ailenin 7 pinli SPI sürümünden bu yönüyle ayrılır — pin sayısı kısıtlı projelerde ve I2C hattında zaten başka cihaz bulunan tasarımlarda tercih edilen sürüm budur.
SSD1306 sürücü entegresi Arduino, ESP32, ESP8266, STM32 ve Raspberry Pi tarafında Adafruit_SSD1306 ve U8g2 gibi yaygın kütüphanelerle desteklenir. 3,3 V ve 5 V beslemeyle çalıştığı için seviye çeviriciye gerek kalmaz.
Öne Çıkan Avantajlar
Sadece 4 tel
I2C arayüzü GND, VCC, SCL ve SDA ile çalışır; mikrodenetleyicide az pin harcar.
Arka aydınlatmasız yüksek kontrast
OLED pikselleri kendi ışığını üretir, siyah zeminde metin çok net okunur.
Geniş kütüphane desteği
SSD1306 sürücüsü Arduino, ESP32 ve Raspberry Pi tarafında yaygın kütüphanelerle desteklenir.
3,3 V ve 5 V uyumu
Her iki mantık seviyesiyle doğrudan kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ekran boyutu | 0.96 inç |
| Çözünürlük | 128 x 64 piksel |
| Sürücü | SSD1306 |
| Arayüz | I2C (SCL, SDA) |
| Pin sayısı | 4 (GND, VCC, SCL, SDA) |
| Renk | Mavi (tek renk) |
| Çalışma gerilimi | 3,3 V - 5 V |
| Görüş açısı | Geniş (>160°) |
| Teknoloji | OLED, arka aydınlatmasız |
Kullanım Alanları
- Arduino sensör göstergesi
- Sıcaklık ve nem ekranı
- Pil durum göstergesi
- Dijital saat projeleri
- El tipi ölçü aleti ekranı
- ESP32 IoT panel
- Menü ve durum bilgisi
- Adım sayar ve fitness cihazı
- 3D yazıcı bilgi ekranı
- Eğitim ve prototip projeleri
Bu ürün 4 pinli I2C sürümdür. 7 pinli SPI sürümü ayrı bir üründür ve bağlantısı farklıdır; sipariş öncesi projenizin hangisini istediğini doğrulayın. I2C adresi tipik olarak 0x3C'dir, bazı partilerde 0x3D olabilir.
Teknik Sıkça Sorulan Sorular (SSS)
I2C adresi nedir?
Yaygın adres 0x3C'dir. Ekran yanıt vermiyorsa bir I2C tarayıcı çizimiyle gerçek adresi okuyun.
SPI sürümüyle farkı ne?
Bu kart 4 pinli I2C'dir. SPI sürümü 7 pinlidir (D0, D1, RES, DC, CS) ve daha hızlıdır ama daha çok pin harcar.
3.3 V ile çalışır mı?
Evet. Modül 3,3 V ve 5 V beslemeyle uyumludur, ESP32 ve STM32 kartlarında seviye çeviriciye gerek kalmaz.
Hangi kütüphane kullanılır?
Adafruit_SSD1306 + Adafruit_GFX veya U8g2 kütüphaneleri yaygın olarak kullanılır.
Ekran yanma (burn-in) yapar mı?
Uzun süre aynı sabit görüntüyü gösteren OLED'lerde iz kalabilir. Değişen içerik göstermek veya ekranı periyodik kapatmak bunu önler.
