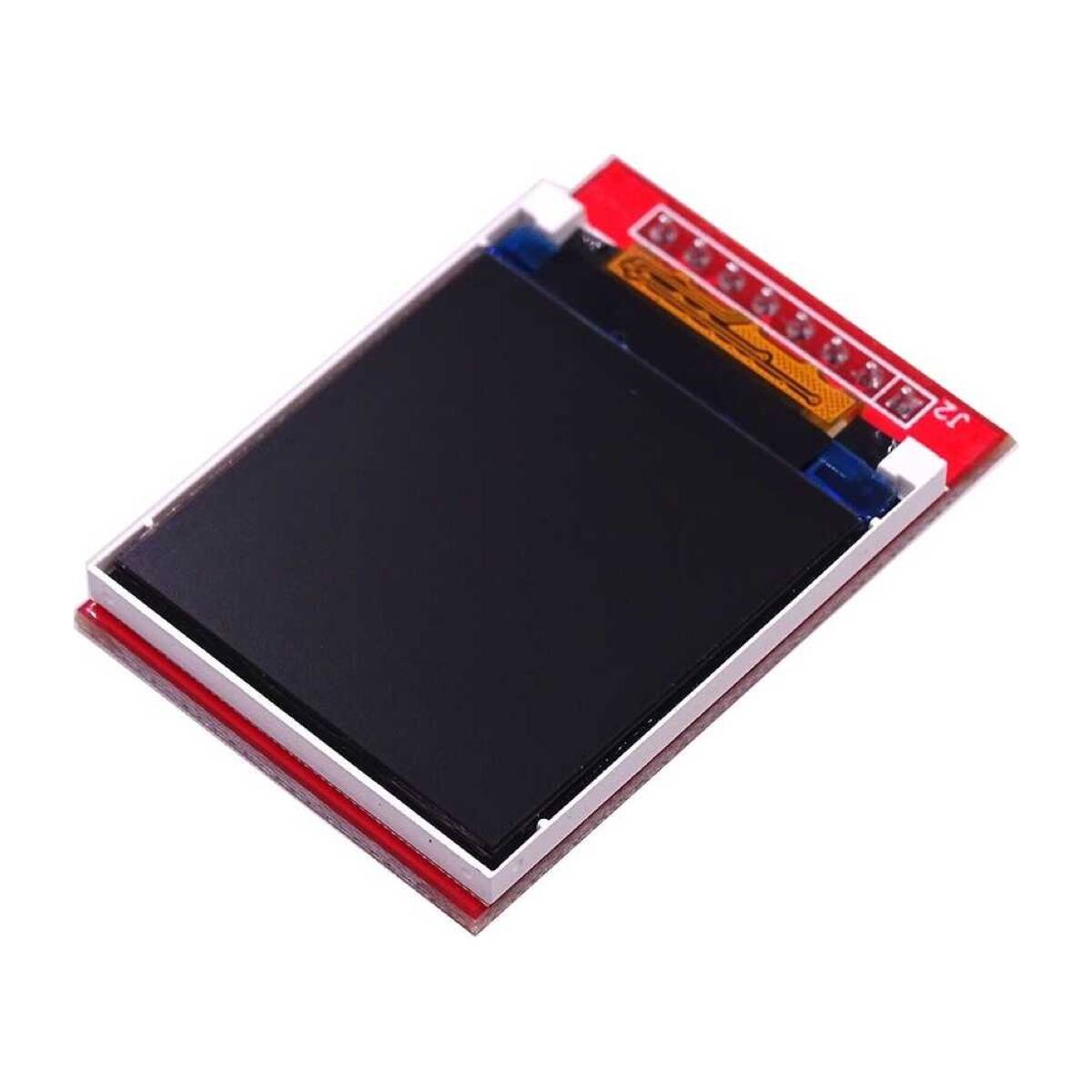

1.44 İnç 128x128 SPI TFT LCD Ekran Modülü - ST7735
1.44 İnç 128x128 SPI TFT LCD Ekran Hakkında Detaylı İnceleme
1.44 inç köşegen ölçüsünde, 128 x 128 piksel çözünürlüğünde renkli TFT LCD ekran modülüdür. Sürücü entegresi ST7735'tir ve haberleşme SPI üzerinden yapılır.
OLED ekranlardan temel farkı arka aydınlatmalı olmasıdır: TFT panel kendi ışığını üretmez, arkasındaki LED aydınlatma ile görünür. Bunun sonucu renkli görüntüdür — OLED modüllerin çoğu tek renkliyken bu ekran 65 bin renk gösterebilir. Karşılığında siyah alanlar tam sönük olmaz ve tüketim biraz daha yüksektir.
Kare formatı (128x128) menü, ikon ve gösterge tasarımında dikdörtgen ekranlara göre daha dengeli yerleşim sağlar. Piksel bazlı çalıştığı için yazı, şekil, ikon ve küçük görseller çizilebilir.
SPI arayüzü kullanır; Arduino, ESP32 ve Raspberry Pi ile Adafruit GFX / ST7735 kütüphaneleri üzerinden kolayca sürülür. 3.3 V mantık seviyesiyle çalışır.
Öne Çıkan Avantajlar
Renkli Görüntü
65 bin renk desteği; tek renkli OLED modüllerin yapamadığı grafik ve ikon tasarımına imkân verir.
Kare Format
128x128 kare çözünürlük, menü ve gösterge yerleşiminde dengeli bir alan sunar.
ST7735 Sürücü
Yaygın ve iyi desteklenen sürücü; Arduino ve ESP tarafında hazır kütüphaneler mevcuttur.
SPI Arayüz
Hızlı veri aktarımı; ekran yenilemesi I2C ekranlara göre belirgin şekilde hızlıdır.
Kompakt Boyut
1.44 inç gövde, el cihazı ve dar panellerde rahat yerleşir.
Arka Aydınlatmalı
Doğrudan güneş ışığı dışındaki koşullarda net ve parlak görüntü verir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Renkli TFT LCD ekran modülü |
| Ekran Boyutu | 1.44 inç köşegen |
| Çözünürlük | 128 x 128 piksel |
| Renk | 65K renk |
| Sürücü | ST7735 |
| Arayüz | SPI |
| Mantık Seviyesi | 3.3 V |
| Aydınlatma | LED arka aydınlatma |
| Not | Bazı satıcılar bu ekranı OLED olarak listeler; ürün TFT LCD'dir |
| Paket İçeriği | 1 adet ekran modülü |
Kullanım Alanları
- Arduino ve ESP projelerinde gösterge
- Sensör verilerini renkli gösterme
- Menü ve kullanıcı arayüzü
- Saat, termometre ve hava istasyonu
- Taşınabilir ölçü aleti ekranı
- Robot durum göstergesi
- Küçük oyun ve animasyon denemeleri
- İkon ve grafik gösterimi
- El cihazı ve prototip arayüzleri
- Eğitim ve grafik programlama
Ekran 3.3 V mantık seviyesiyle çalışır; 5 V'luk Arduino UNO ile kullanırken seviye dönüştürücü ya da seri direnç kullanmak gerekir, doğrudan bağlamak ekranı zamanla bozar. Bazı satıcılar bu ürünü OLED olarak listeler — panel aslında arka aydınlatmalı TFT LCD'dir, siyah alanlar tam sönük değildir. Doğrudan güneş ışığı altında okunabilirlik düşer.
Teknik Sıkça Sorulan Sorular (SSS)
OLED mi TFT mi?
TFT LCD'dir. Arka aydınlatmalıdır ve renkli görüntü verir. Bazı satıcılar yanlışlıkla OLED olarak listeler.
5V Arduino ile çalışır mı?
Mantık seviyesi 3.3 V'tur. 5 V kartlarla kullanırken seviye dönüştürücü ya da seri direnç kullanılması önerilir.
Hangi kütüphane kullanılır?
Adafruit GFX ile birlikte Adafruit ST7735 kütüphanesi yaygın olarak kullanılır. U8g2 de desteklenir.
Kaç renk gösterir?
65 bin renk (16 bit) desteği vardır.
Dokunmatik mi?
Hayır, bu model dokunmatik değildir. Yalnızca görüntü çıkışı verir.
