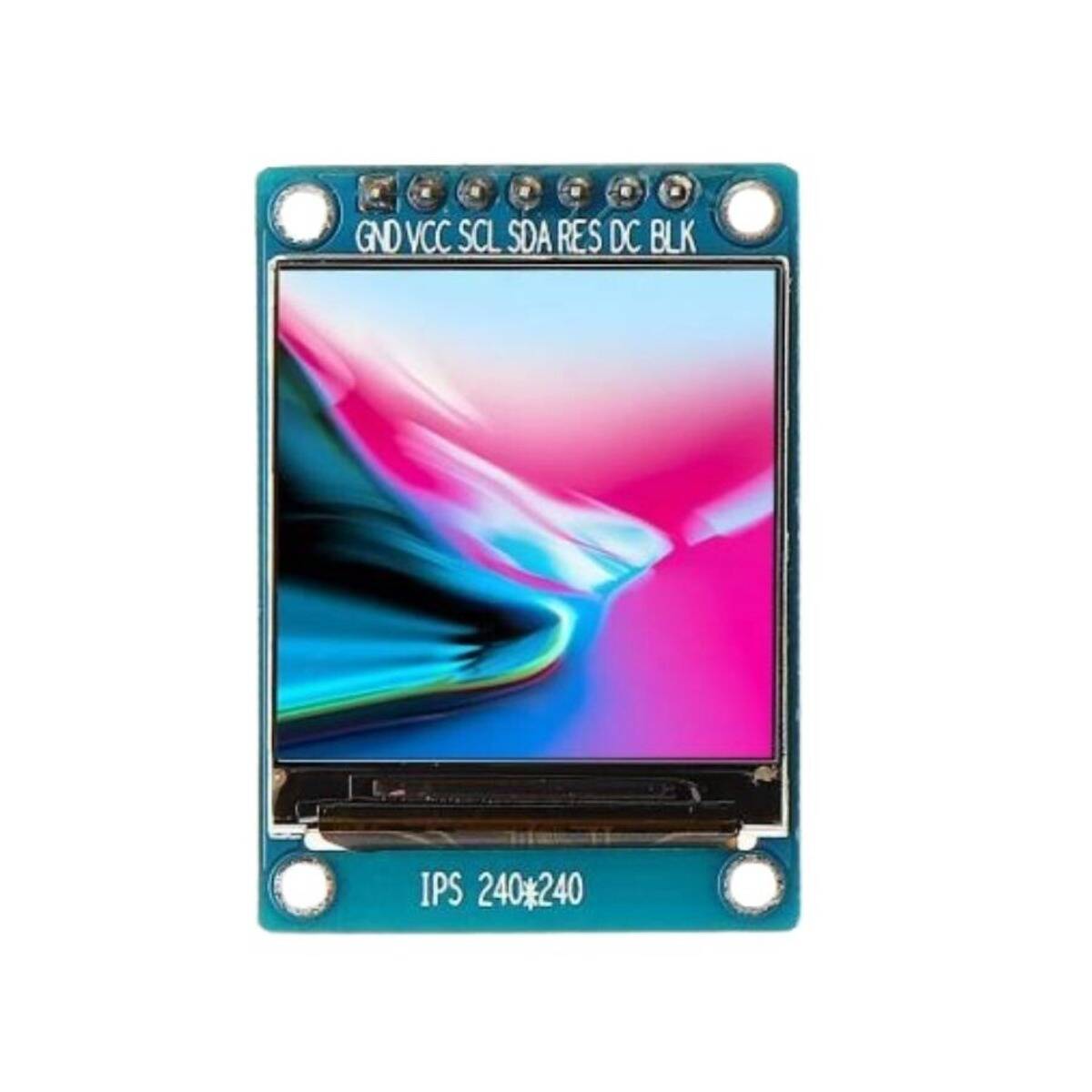

ST7789 1.3 İnç IPS TFT Ekran - 240x240, Lehimli
ST7789 1.3 İnç IPS TFT Ekran Hakkında Detaylı İnceleme
ST7789 1.3 inç IPS LCD Ekran, mikrodenetleyici projelerinde renkli görüntü çıkışı almak için kullanılan kompakt SPI ekran modülüdür. 240×240 piksel çözünürlük ve 65K renk desteği sayesinde sensör verileri, ikonlar, menüler, grafikler ve durum ekranları küçük boyutta net ve renkli şekilde gösterilebilir.
Modül, yaygın kullanılan ST7789 sürücü entegresi ile çalışır. SPI arayüzü sayesinde az sayıda pinle bağlantı yapılabilir ve Arduino, STM32, ESP32, ESP8266 gibi SPI destekli kartlarla kullanılabilir. Hazır kütüphane desteği sayesinde hobi, eğitim, IoT ve gömülü sistem projelerinde pratik kullanım sunar.
IPS panel yapısı, klasik TFT ekranlara göre daha geniş görüş açısı ve daha iyi renk görünümü sağlar. 1.3 inç kompakt boyutu sayesinde taşınabilir cihazlar, mini gösterge ekranları, batarya monitörleri, sensör takip sistemleri ve özel kontrol panelleri için uygundur. Ürün header pinleri lehimlenmiş olarak gelir; kutudan çıkar çıkmaz breadboard'a ya da jumper kabloya takılabilir.
Öne Çıkan Avantajlar
240×240 Renkli Görüntü
1.3 inç boyuta rağmen 240×240 piksel çözünürlük sunar. Kare ekran yapısı, ikon, menü, grafik ve sensör verisi gösterimi için kullanışlıdır.
IPS Panel Yapısı
IPS ekran yapısı sayesinde daha geniş görüş açısı ve daha canlı renk görünümü sağlar. Proje kutusu veya panel üzerinde farklı açılardan okunabilirlik avantajı sunar.
ST7789 Sürücü Desteği
Yaygın ST7789 sürücü entegresiyle çalışır. Arduino, STM32, ESP32 ve benzeri kartlarda hazır kütüphanelerle kullanılabilir.
SPI Arayüz ile Az Pin Kullanımı
SPI haberleşme arayüzü sayesinde paralel ekranlara göre daha az pin ihtiyacı duyar. GPIO sayısı sınırlı olan mikrodenetleyici projelerinde avantaj sağlar.
Kompakt Projeler İçin Uygun
Küçük boyutu sayesinde taşınabilir ölçüm cihazları, IoT panelleri, batarya göstergeleri ve mini kullanıcı arayüzlerinde rahatlıkla kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Renkli IPS LCD ekran modülü |
| Model | ST7789 1.3 inch IPS LCD Ekran |
| Ekran Boyutu | 1.3 inç |
| Çözünürlük | 240 × 240 piksel |
| Ekran Tipi | IPS |
| Renk Desteği | 16-bit RGB / 65K renk |
| Sürücü IC | ST7789 |
| Haberleşme Arayüzü | SPI seri arayüz |
| Çalışma Gerilimi | 3.3V |
| Çalışma Sıcaklığı | -20°C ile +60°C |

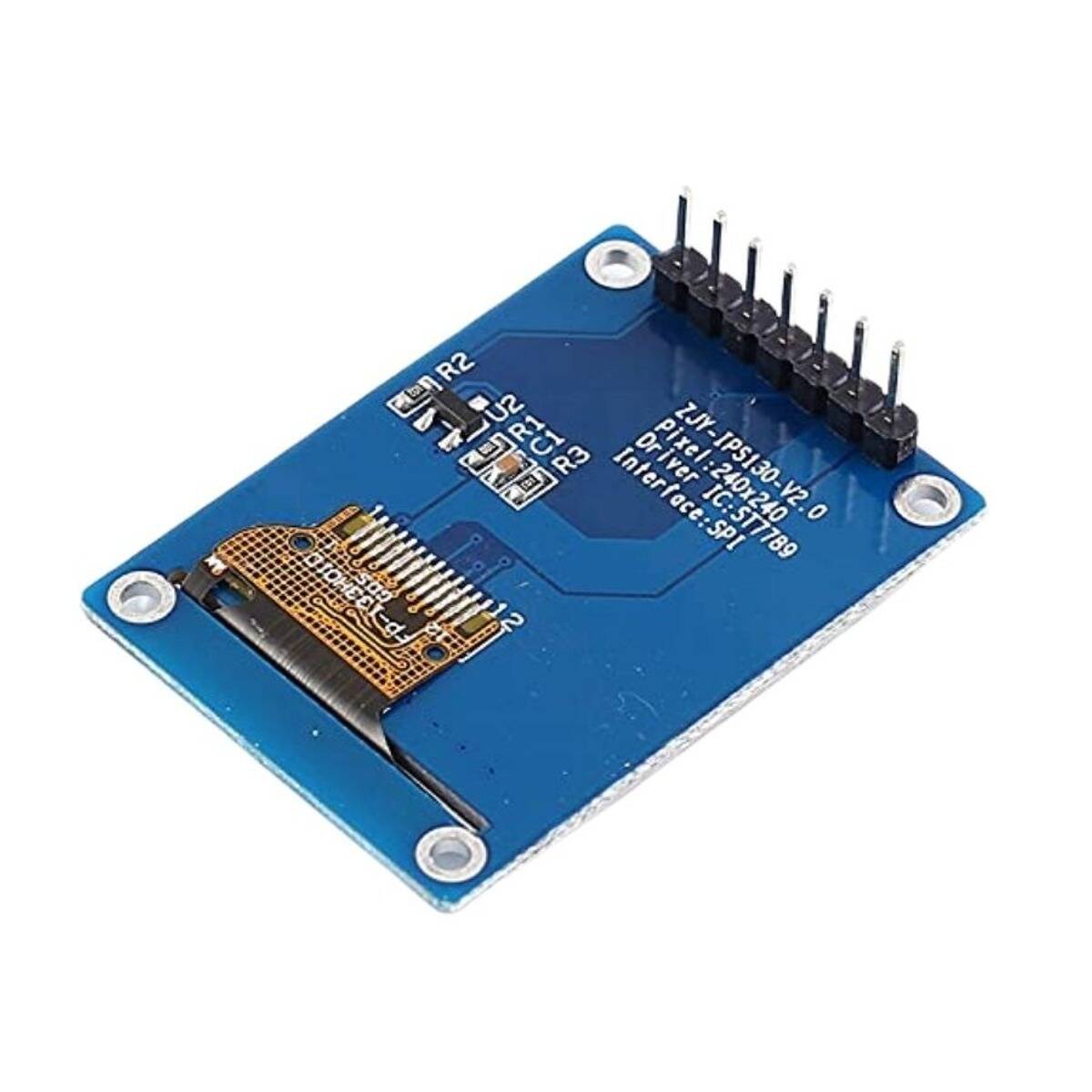

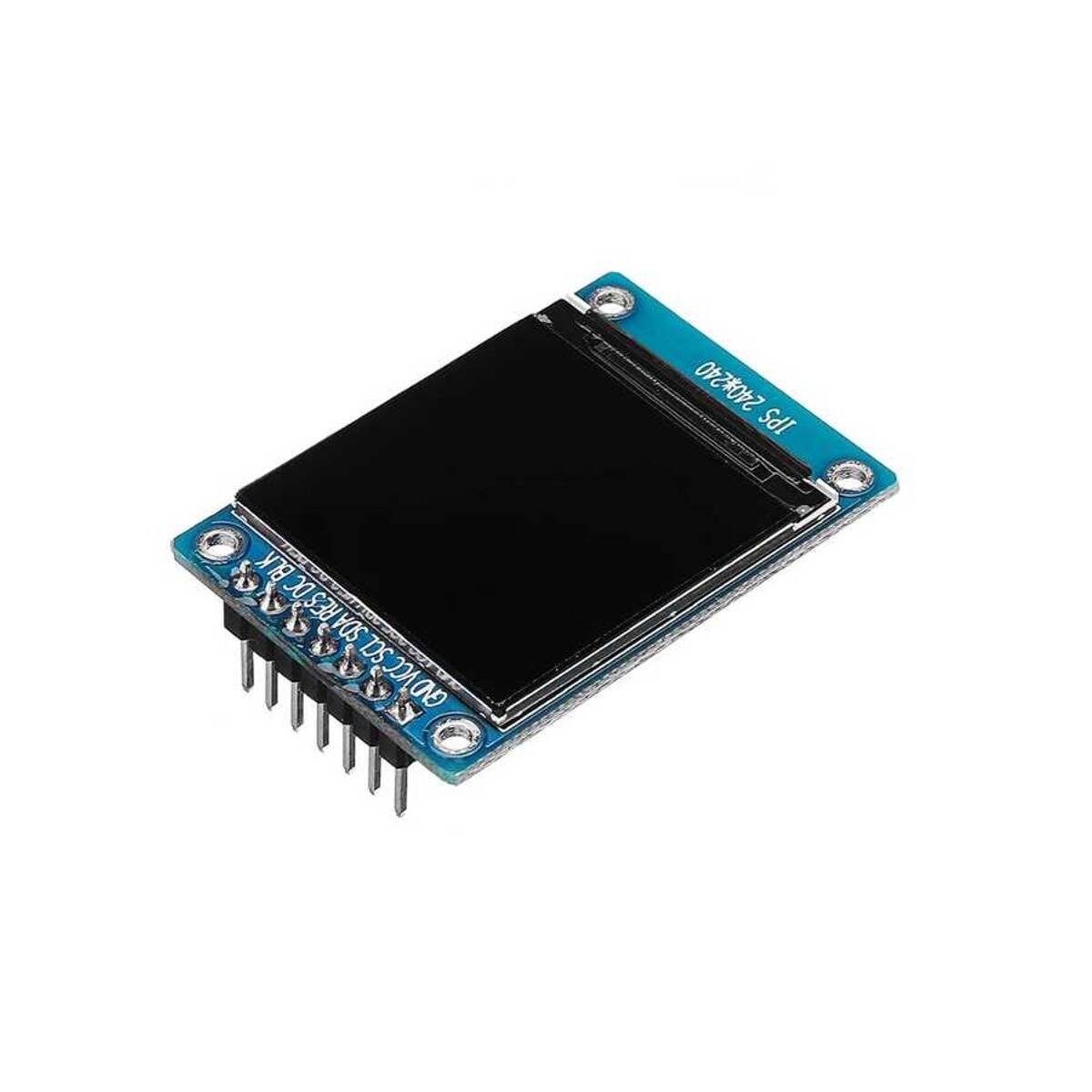

| Pin Durumu | Header pinler lehimli gelir |
| Kütüphane Desteği | Arduino, STM32 ve benzeri platformlarda ST7789 kütüphaneleriyle kullanılabilir |
Kullanım Alanları
- Sensör Verisi Gösterimi
- IoT Cihaz Ekranı
- Batarya Monitörü
- Taşınabilir Ölçüm Cihazı
- Mini Gösterge Paneli
- Grafik ve İkon Gösterimi
- Menü / Arayüz Tasarımı
- Robotik Kontrol Paneli
- STM32 Ekran Projeleri
- ESP32 Ekran Projeleri
- Gömülü Sistem Uygulamaları
- Hobi ve Maker Projeleri
Karıştırmayın: Bu ürün 7 pinli SPI arayüzlü renkli IPS TFT ekrandır. Aynı 1.3 inç ölçüdeki 4 pinli I2C OLED modüller tek renklidir, 128x64 çözünürlüktedir ve farklı kütüphane kullanır. Kartın arkasında IIC yazıyorsa elinizdeki OLED modüldür, bu ürün değildir.
ST7789 1.3 inç IPS LCD ekran, küçük boyutta yüksek çözünürlüklü renkli arayüz oluşturmak isteyen projeler için pratik bir ekran modülüdür. 240×240 çözünürlük, SPI arayüz ve IPS panel yapısı sayesinde sensör göstergelerinden taşınabilir cihaz ekranlarına kadar geniş kullanım alanı sunar.
Teknik Sıkça Sorulan Sorular (SSS)
Bu ekran dokunmatik mi?
Hayır. Bu ürün yalnızca renkli görüntü çıkışı veren IPS LCD ekran modülüdür. Dokunmatik giriş özelliği belirtilmemiştir.
Hangi kütüphaneyle kullanılabilir?
ST7789 sürücü entegresine sahip olduğu için Arduino tarafında Adafruit_ST7789, Adafruit_GFX veya TFT_eSPI gibi kütüphanelerle kullanılabilir. STM32 ve diğer platformlarda da ST7789 uyumlu kütüphaneler tercih edilebilir.
Arduino Uno ile kullanılabilir mi?
Kullanılabilir; ancak ekranın çalışma gerilimi 3.3V olduğu için 5V lojikli kartlarda sinyal seviyesi uyumluluğu kontrol edilmelidir. Gerekirse lojik seviye çevirici kullanılması önerilir.
Pinler lehimli mi geliyor?
Evet. Bu üründe header pinler karta lehimlenmiş hâlde gelir. Lehimsiz sürümü tercih edenler katalogdaki "ST7789 1.3 İnç IPS TFT Ekran - 240x240, Lehimsiz" ürününe bakabilir.
SPI bağlantı için hangi pinler kullanılır?
Bağlantı pinleri modül varyantına göre değişebilir; genel olarak SCK, MOSI/SDA, CS, DC, RESET, VCC ve GND hatları kullanılır. Bağlantı yapmadan önce modül üzerindeki pin yazıları kontrol edilmelidir.
