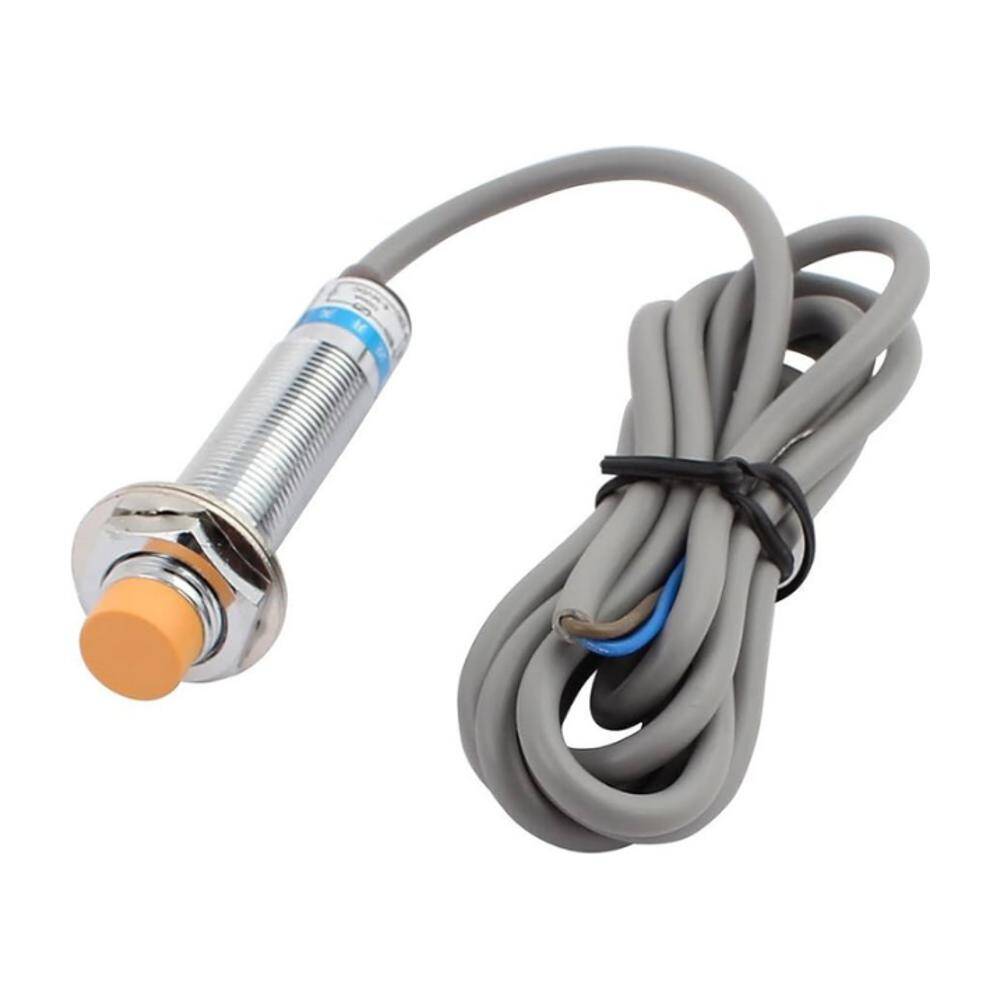

LJ12A3-4-Z/EX Endüktif Yaklaşım Sensörü - 4 mm, NPN NO
LJ12A3-4-Z/EX Endüktif Yaklaşım Sensörü Hakkında Detaylı İnceleme
LJ12A3-4-Z/EX, önüne gelen metal cisimleri temas etmeden algılayan endüktif bir yaklaşım sensörüdür. M12 dişli metal gövdesi sayesinde somunla panele veya profile sabitlenir; algılama mesafesi yaklaşık 4 mm'dir.
Çalışma prensibi, uç kısmındaki bobinin ürettiği yüksek frekanslı alanın metal yaklaştığında sönümlenmesidir. Hareketli parça, yay veya kontak olmadığı için mekanik limit anahtarlarına göre çok daha uzun ömürlüdür; toz, yağ ve titreşimden etkilenmez.
Çıkış NPN normalde açık (NO) tiptir: metal algılandığında çıkış hattı toprağa çekilir. Üç kablolu bağlantısı vardır — kahverengi (+), mavi (−), siyah (sinyal). 10-30 V DC aralığında çalışır.
Öne Çıkan Avantajlar
Temassız algılama
Metal cisme dokunmadan algılar; aşınan mekanik kontak yoktur.
Zorlu ortama dayanıklı
Toz, yağ, nem ve titreşim algılamayı etkilemez.
M12 dişli gövde
Somunla panel ve profile hızlı sabitlenir, yüksekliği ayarlanabilir.
Uzun ömür
Hareketli parça olmadığı için milyonlarca çevrim dayanır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | LJ12A3-4-Z/EX |
| Gövde | M12 dişli metal |
| Algılama mesafesi | ~4 mm |
| Algılanan malzeme | Metal |
| Çıkış tipi | NPN, normalde açık (NO) |
| Çalışma gerilimi | 10-30 V DC |
| Bağlantı | 3 kablolu — kahverengi (+), mavi (−), siyah (sinyal) |
| Gösterge | Uçta LED |
Kullanım Alanları
- CNC ve 3D yazıcı limit anahtarı
- Konveyör parça sayımı
- Otomatik kapı konum algılama
- Makine güvenlik durdurma
- Devir ve hız ölçümü
- Paketleme hattı algılama
- Robotik eksen referanslama
- Asansör kat algılama
- Metal varlık kontrolü
- Otomasyon prototipleri
Sensör yalnızca metal algılar; plastik, cam ve ahşap algılanmaz. NPN çıkış, mikrodenetleyiciye bağlanırken pull-up direnç gerektirir ve sensörün besleme gerilimi mikrodenetleyiciden yüksekse seviye uyumuna dikkat edilmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
NPN ile PNP farkı nedir?
NPN çıkış algılama anında hattı toprağa çeker, PNP ise + gerilime. Girişinizin hangisini beklediğine göre seçim yapın.
Arduino'ya nasıl bağlanır?
Sensör 10-30 V ile beslenir; NPN çıkışı pull-up direnç üzerinden Arduino'nun dijital girişine bağlanır. Gerilim seviyesi uyumlu değilse optokuplör veya seviye çevirici kullanın.
Plastik algılar mı?
Hayır. Endüktif sensörler yalnızca metal algılar; plastik için kapasitif veya optik sensör gerekir.
Algılama mesafesi neye göre değişir?
Hedef metalin cinsine ve yüzey alanına göre değişir; demir dışı metallerde (alüminyum, bakır) mesafe kısalır.
LJ18A3 ile farkı ne?
LJ18A3 M18 gövdeli ve daha uzun algılama mesafelidir. LJ12A3 daha küçük M12 gövdedir.
