Kırmızı 3528 SMD LED - 1210 Kılıf, HQG
Kırmızı 3528 SMD LED Hakkında Detaylı İnceleme

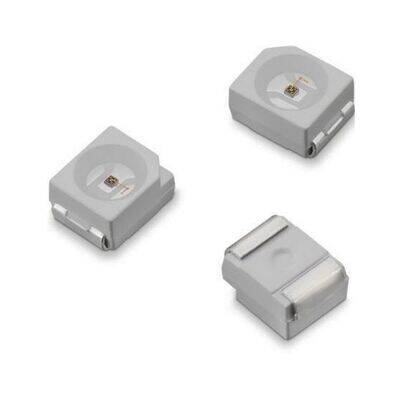

3528 (EIA 1210) kılıfta kırmızı yüzey montaj LED'dir. 3,5 x 2,8 mm gövdesiyle kart üzerinde çok az yer kaplar ve doğrudan yüzeye lehimlenir. Kırmızı LED'in ileri gerilimi mavi ve beyaza göre düşüktür (yaklaşık 2 V), bu da 3,3 V'luk devrelerde sürmeyi kolaylaştırır.
LED bir diyottur: akım yalnızca anottan katoda doğru geçer ve ters bağlandığında ışık vermez. Besleme gerilimi LED'in ileri gerilim düşümünden yüksekse mutlaka seri bir direnç kullanılmalıdır; direnç olmadan bağlanan LED birkaç saniye içinde yanar.
Direnç değeri şu basit formülle bulunur: R = (Vbesleme − Vled) / Iled. Örneğin 5 V beslemede, 3 V'luk bir LED'i 10 mA ile sürmek için (5 − 3) / 0,010 = 200 Ω, en yakın standart değer olarak 220 Ω seçilir.
Öne Çıkan Avantajlar
Düşük akımda uzun ömür
Anma akımının altında sürüldüğünde LED'in ışık çıkışı çok az düşer ama ömrü belirgin biçimde uzar.
Düşük ileri gerilim
Yaklaşık 2 V ileri gerilimi sayesinde 3,3 V'luk mikrodenetleyici çıkışlarından doğrudan sürülebilir.
Geniş 120° açı
Kart üzerinde her açıdan görünür; gösterge olarak idealdir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Kılıf | 3528 (EIA 1210) |
| Renk | Kırmızı |
| Üretici | HQG |
| Ölçüler | 3,5 x 2,8 mm |
| İleri gerilim (Vf) | Yaklaşık 1,9 - 2,2 V |
| Tipik akım | 20 mA |
| Görüş açısı | Yaklaşık 120° |
| Montaj | Yüzey montaj (SMD) |
| Önerilen direnç | 5 V için 150 - 220 Ω, 3,3 V için 68 - 100 Ω |
Kullanım Alanları
- Gösterge ve durum lambası
- Arduino ve mikrodenetleyici projeleri
- Panel ve cihaz aydınlatma göstergesi
- Eğitim ve deney devreleri
- Kart üzeri güç ve durum göstergesi
- Şerit LED ve panel aydınlatma
- Alarm ve uyarı göstergeleri
Bir devrenin çalışıp çalışmadığını anlamanın en hızlı yolu bir göstergedir. Doğru seçilmiş bir LED ve tek bir direnç, kartın durumunu tek bakışta okunur hale getirir.
Teknik Sıkça Sorulan Sorular (SSS)
Seri direnç şart mı?
Evet. LED'in gerilim-akım eğrisi çok diktir; direnç olmadan akım kontrolsüz artar ve LED kısa sürede bozulur. Tek istisna, akım sınırlamalı sürücü entegresi kullanılmasıdır.
Anot ve katodu nasıl ayırt ederim?
Delikli (THT) LED'lerde uzun bacak anot, kısa bacak katottur; gövdenin katot tarafında ayrıca düz bir kesim bulunur. SMD LED'lerde katot tarafında işaret veya pah vardır.
3,3 V ile doğrudan sürebilir miyim?
Seri direnç ile evet. 3,3 V ve 2 V ileri gerilim için (3,3 − 2) / 0,01 ≈ 130 Ω; 100 Ω veya 150 Ω kullanabilirsiniz. Direnci atlamayın.
Kutupları SMD'de nasıl bulurum?
Gövdenin bir ucunda yeşil veya kesik bir işaret bulunur; bu taraf katottur. Emin değilseniz multimetrenin diyot kademesiyle ölçerek LED'i hafifçe yakabilirsiniz.
