3528 SMD Kırmızı LED - 250mcd, Honglitronic
3528 SMD Kırmızı LED (250 mcd) Hakkında Detaylı İnceleme

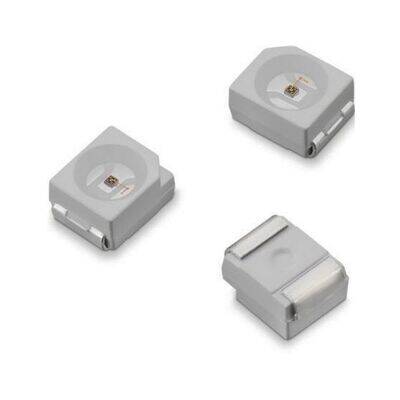

Honglitronic üretimi, 3528 (EIA 1210) kılıfta kırmızı yüzey montaj LED'dir. 250 mcd ışık şiddetiyle gösterge olarak nettir. Kırmızı LED'in ileri gerilimi yaklaşık 2 V olduğundan 3,3 V ve 5 V'luk devrelerin ikisinde de kolayca sürülür.
LED bir diyottur: akım yalnızca anottan katoda doğru geçer ve ters bağlandığında ışık vermez. Besleme gerilimi LED'in ileri gerilim düşümünden yüksekse mutlaka seri bir direnç kullanılmalıdır; direnç olmadan bağlanan LED birkaç saniye içinde yanar.
Direnç değeri şu basit formülle bulunur: R = (Vbesleme − Vled) / Iled. Örneğin 5 V beslemede, 3 V'luk bir LED'i 10 mA ile sürmek için (5 − 3) / 0,010 = 200 Ω, en yakın standart değer olarak 220 Ω seçilir.
Öne Çıkan Avantajlar
Düşük akımda uzun ömür
Anma akımının altında sürüldüğünde LED'in ışık çıkışı çok az düşer ama ömrü belirgin biçimde uzar.
Markalı üretim
Honglitronic üretimi; renk ve parlaklık partiler arasında tutarlıdır.
Her gerilimde kolay sürüm
Düşük ileri gerilimi sayesinde 3,3 V ve 5 V devrelerde tek dirençle çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Kılıf | 3528 (EIA 1210) |
| Renk | Kırmızı |
| Üretici | Honglitronic |
| Işık şiddeti | 250 mcd |
| Ölçüler | 3,5 x 2,8 mm |
| İleri gerilim (Vf) | Yaklaşık 1,9 - 2,2 V |
| Tipik akım | 20 mA |
| Görüş açısı | Yaklaşık 120° |
| Montaj | Yüzey montaj (SMD) |
| Önerilen direnç | 5 V için 150 - 220 Ω, 3,3 V için 68 - 100 Ω |
Kullanım Alanları
- Gösterge ve durum lambası
- Arduino ve mikrodenetleyici projeleri
- Panel ve cihaz aydınlatma göstergesi
- Eğitim ve deney devreleri
- Güç ve hata göstergesi
- Uyarı ve alarm lambası
- Şerit ve panel uygulamaları
Bir devrenin çalışıp çalışmadığını anlamanın en hızlı yolu bir göstergedir. Doğru seçilmiş bir LED ve tek bir direnç, kartın durumunu tek bakışta okunur hale getirir.
Teknik Sıkça Sorulan Sorular (SSS)
Seri direnç şart mı?
Evet. LED'in gerilim-akım eğrisi çok diktir; direnç olmadan akım kontrolsüz artar ve LED kısa sürede bozulur. Tek istisna, akım sınırlamalı sürücü entegresi kullanılmasıdır.
Anot ve katodu nasıl ayırt ederim?
Delikli (THT) LED'lerde uzun bacak anot, kısa bacak katottur; gövdenin katot tarafında ayrıca düz bir kesim bulunur. SMD LED'lerde katot tarafında işaret veya pah vardır.
Kaç mA ile sürmeliyim?
Anma değeri 20 mA'dir, ancak gösterge amaçlı 5-10 mA fazlasıyla yeterlidir ve LED çok daha uzun ömürlü olur.
Mavi modelle aynı direnç kullanılır mı?
Hayır. Kırmızının ileri gerilimi yaklaşık 1 V daha düşüktür; aynı direnci kullanırsanız kırmızıdan daha fazla akım geçer. Kırmızı için direnci bir kademe büyük seçin.
