Günışığı 3528 SMD LED - 1210 Kılıf, Sıcak Beyaz
Günışığı 3528 SMD LED Hakkında Detaylı İnceleme

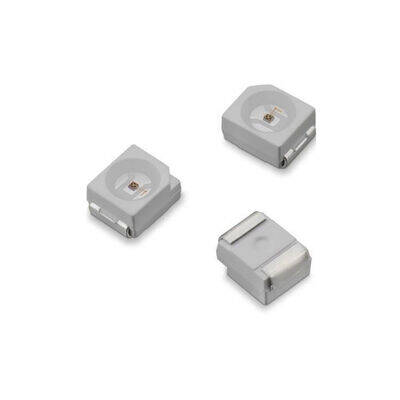

3528 (EIA 1210) kılıfta, günışığı / sıcak beyaz renkte yüzey montaj LED'dir. 3,5 x 2,8 mm'lik gövdesiyle delikli LED'lerin kapladığı yerin çok altında kalır ve kartın yüzeyine doğrudan lehimlenir. Şerit LED'lerde ve ince panel aydınlatmalarında en yaygın kullanılan kılıftır.
LED bir diyottur: akım yalnızca anottan katoda doğru geçer ve ters bağlandığında ışık vermez. Besleme gerilimi LED'in ileri gerilim düşümünden yüksekse mutlaka seri bir direnç kullanılmalıdır; direnç olmadan bağlanan LED birkaç saniye içinde yanar.
Direnç değeri şu basit formülle bulunur: R = (Vbesleme − Vled) / Iled. Örneğin 5 V beslemede, 3 V'luk bir LED'i 10 mA ile sürmek için (5 − 3) / 0,010 = 200 Ω, en yakın standart değer olarak 220 Ω seçilir.
Öne Çıkan Avantajlar
Düşük akımda uzun ömür
Anma akımının altında sürüldüğünde LED'in ışık çıkışı çok az düşer ama ömrü belirgin biçimde uzar.
Geniş 120° açı
Işığı geniş bir alana yayar; şerit ve panel aydınlatmasında gölge bırakmaz.
İnce kılıf
3,5 x 2,8 mm gövde, ince kartlara ve dar alanlara sığar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Kılıf | 3528 (EIA 1210) |
| Renk | Günışığı / sıcak beyaz |
| Ölçüler | 3,5 x 2,8 mm |
| İleri gerilim (Vf) | Yaklaşık 3,0 - 3,4 V |
| Tipik akım | 20 mA |
| Görüş açısı | Yaklaşık 120° |
| Montaj | Yüzey montaj (SMD) |
| Önerilen direnç | 5 V için 100 - 150 Ω, 12 V için 3 LED seri + 220 Ω |
Kullanım Alanları
- Gösterge ve durum lambası
- Arduino ve mikrodenetleyici projeleri
- Panel ve cihaz aydınlatma göstergesi
- Eğitim ve deney devreleri
- Şerit LED ve panel aydınlatma
- Ekran arka aydınlatması
- Gösterge ve tuş takımı aydınlatması
Bir devrenin çalışıp çalışmadığını anlamanın en hızlı yolu bir göstergedir. Doğru seçilmiş bir LED ve tek bir direnç, kartın durumunu tek bakışta okunur hale getirir.
Teknik Sıkça Sorulan Sorular (SSS)
Seri direnç şart mı?
Evet. LED'in gerilim-akım eğrisi çok diktir; direnç olmadan akım kontrolsüz artar ve LED kısa sürede bozulur. Tek istisna, akım sınırlamalı sürücü entegresi kullanılmasıdır.
Anot ve katodu nasıl ayırt ederim?
Delikli (THT) LED'lerde uzun bacak anot, kısa bacak katottur; gövdenin katot tarafında ayrıca düz bir kesim bulunur. SMD LED'lerde katot tarafında işaret veya pah vardır.
12 V'ta nasıl kullanılır?
Üç LED'i seri bağlayıp (3 x 3,2 ≈ 9,6 V) üzerine yaklaşık 220 Ω direnç ekleyin. Şerit LED'ler de tam olarak bu düzende üretilir.
Elle lehimlenebilir mi?
Evet. 3528 kılıf elle lehimlenebilecek büyüklüktedir; ince uçlu havya ve lehim pastasıyla rahatça çalışılır. Pedlerden birini önce kalaylayıp LED'i yerleştirmek en pratik yöntemdir.
