3528 SMD Mavi LED (330 mcd) Hakkında Detaylı İnceleme

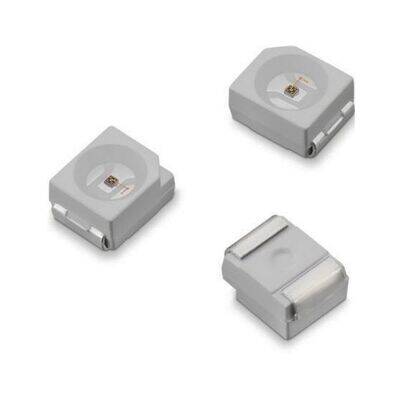

Honglitronic üretimi, 3528 (EIA 1210) kılıfta mavi yüzey montaj LED'dir. 330 mcd ışık şiddetiyle gösterge olarak rahatça görülür. Mavi LED'ler kırmızıya göre daha yüksek ileri gerilim ister; bu yüzden 3,3 V'luk devrelerde direnç değerini küçük tutmak gerekir.
LED bir diyottur: akım yalnızca anottan katoda doğru geçer ve ters bağlandığında ışık vermez. Besleme gerilimi LED'in ileri gerilim düşümünden yüksekse mutlaka seri bir direnç kullanılmalıdır; direnç olmadan bağlanan LED birkaç saniye içinde yanar.
Direnç değeri şu basit formülle bulunur: R = (Vbesleme − Vled) / Iled. Örneğin 5 V beslemede, 3 V'luk bir LED'i 10 mA ile sürmek için (5 − 3) / 0,010 = 200 Ω, en yakın standart değer olarak 220 Ω seçilir.
Öne Çıkan Avantajlar
Düşük akımda uzun ömür
Anma akımının altında sürüldüğünde LED'in ışık çıkışı çok az düşer ama ömrü belirgin biçimde uzar.
Markalı üretim
Honglitronic, SMD LED'de bilinen bir üreticidir; renk ve parlaklık partiler arasında tutarlıdır.
330 mcd belirgin parlaklık
Gündüz ışığında bile kart üzerinde net görünür.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Kılıf | 3528 (EIA 1210) |
| Renk | Mavi |
| Üretici | Honglitronic |
| Işık şiddeti | 330 mcd |
| Ölçüler | 3,5 x 2,8 mm |
| İleri gerilim (Vf) | Yaklaşık 3,0 - 3,4 V |
| Tipik akım | 20 mA |
| Görüş açısı | Yaklaşık 120° |
| Montaj | Yüzey montaj (SMD) |
| Önerilen direnç | 5 V için 100 - 150 Ω |
Kullanım Alanları
- Gösterge ve durum lambası
- Arduino ve mikrodenetleyici projeleri
- Panel ve cihaz aydınlatma göstergesi
- Eğitim ve deney devreleri
- Kart üzeri durum göstergesi
- Dekoratif ve ambiyans aydınlatma
- Panel ve tuş aydınlatması
Bir devrenin çalışıp çalışmadığını anlamanın en hızlı yolu bir göstergedir. Doğru seçilmiş bir LED ve tek bir direnç, kartın durumunu tek bakışta okunur hale getirir.
Teknik Sıkça Sorulan Sorular (SSS)
Seri direnç şart mı?
Evet. LED'in gerilim-akım eğrisi çok diktir; direnç olmadan akım kontrolsüz artar ve LED kısa sürede bozulur. Tek istisna, akım sınırlamalı sürücü entegresi kullanılmasıdır.
Anot ve katodu nasıl ayırt ederim?
Delikli (THT) LED'lerde uzun bacak anot, kısa bacak katottur; gövdenin katot tarafında ayrıca düz bir kesim bulunur. SMD LED'lerde katot tarafında işaret veya pah vardır.
3,3 V'ta çalışır mı?
Sınırda çalışır. Mavi LED'in ileri gerilimi 3,0-3,4 V olduğu için 3,3 V beslemede akım çok düşük kalır ve parlaklık azalır. 5 V besleme veya sabit akımlı sürücü tercih edin.
330 mcd ne kadar parlak?
Gösterge amaçlı rahatça görülebilen bir seviyedir. Aydınlatma amaçlı değil, durum bildirimi amaçlıdır.
