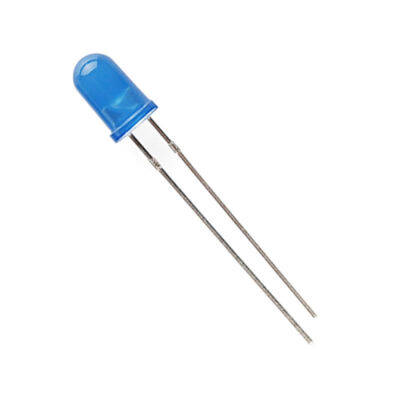

5mm Mavi LED - Difüz Gövde, 400-500 mcd
5mm Mavi LED (Difüz) Hakkında Detaylı İnceleme
5 mm standart kılıfta, difüz (mat) mavi gövdeli göstergeli LED'dir. Gövdenin kendisi mavi ve ışığı dağıtacak şekilde matlaştırılmıştır; bu sayede ışık tek bir noktada toplanmaz, geniş bir açıdan eşit parlaklıkta görünür. Şeffaf gövdeli yüksek parlaklıklı LED'lerin aksine doğrudan bakıldığında göz almaz.
LED bir diyottur: akım yalnızca anottan katoda doğru geçer ve ters bağlandığında ışık vermez. Besleme gerilimi LED'in ileri gerilim düşümünden yüksekse mutlaka seri bir direnç kullanılmalıdır; direnç olmadan bağlanan LED birkaç saniye içinde yanar.
Direnç değeri şu basit formülle bulunur: R = (Vbesleme − Vled) / Iled. Örneğin 5 V beslemede, 3 V'luk bir LED'i 10 mA ile sürmek için (5 − 3) / 0,010 = 200 Ω, en yakın standart değer olarak 220 Ω seçilir.
Öne Çıkan Avantajlar
Düşük akımda uzun ömür
Anma akımının altında sürüldüğünde LED'in ışık çıkışı çok az düşer ama ömrü belirgin biçimde uzar.
Difüz gövde, geniş açı
Işığı dağıttığı için yandan bakıldığında da görünür; panel göstergesi olarak şeffaf LED'den çok daha uygundur.
Göz almaz
Mat yüzey parlaklığı yumuşatır, uzun süre bakılan panellerde rahatsız etmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Renk | Mavi |
| Gövde | Difüz (mat), mavi |
| Çap | 5 mm |
| Işık şiddeti | 400 - 500 mcd |
| İleri gerilim (Vf) | Yaklaşık 3,0 - 3,4 V |
| Tipik akım | 20 mA (önerilen 10 - 15 mA) |
| Görüş açısı | Yaklaşık 60° |
| Bağlantı | Delikten geçmeli (THT), uzun bacak anot |
| Önerilen direnç | 5 V için 150 - 220 Ω, 12 V için 470 - 680 Ω |
Kullanım Alanları
- Gösterge ve durum lambası
- Arduino ve mikrodenetleyici projeleri
- Panel ve cihaz aydınlatma göstergesi
- Eğitim ve deney devreleri
- Panel ve kutu üzeri durum göstergesi
- Dekoratif aydınlatma
Bir devrenin çalışıp çalışmadığını anlamanın en hızlı yolu bir göstergedir. Doğru seçilmiş bir LED ve tek bir direnç, kartın durumunu tek bakışta okunur hale getirir.
Teknik Sıkça Sorulan Sorular (SSS)
Seri direnç şart mı?
Evet. LED'in gerilim-akım eğrisi çok diktir; direnç olmadan akım kontrolsüz artar ve LED kısa sürede bozulur. Tek istisna, akım sınırlamalı sürücü entegresi kullanılmasıdır.
Anot ve katodu nasıl ayırt ederim?
Delikli (THT) LED'lerde uzun bacak anot, kısa bacak katottur; gövdenin katot tarafında ayrıca düz bir kesim bulunur. SMD LED'lerde katot tarafında işaret veya pah vardır.
Mavi LED neden 3 V'a ihtiyaç duyuyor?
Mavi ve beyaz LED'ler kırmızı/yeşile göre daha yüksek enerjili foton üretir, bu da daha yüksek ileri gerilim demektir. Bu yüzden 3,3 V beslemede mavi LED'i sürerken direnç değeri küçük seçilmelidir.
Şeffaf mavi LED ile farkı ne?
Şeffaf gövdeli modeller ışığı dar bir koni içinde toplar ve çok daha parlak görünür ama yandan bakıldığında sönük kalır. Difüz gövde tersine, her açıdan eşit görünür.
