Boardoza Phoenix4 - 4'lü Adreslenebilir RGB LED Kartı, Zincirlenebilir
Boardoza Phoenix4 Hakkında Detaylı İnceleme

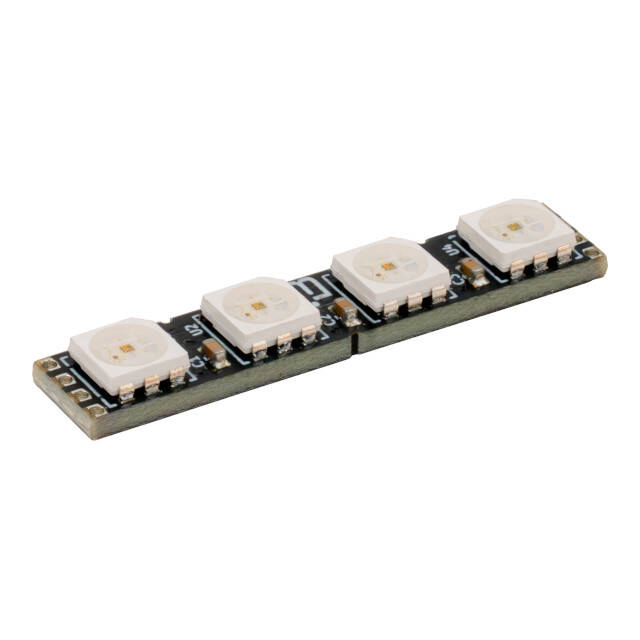

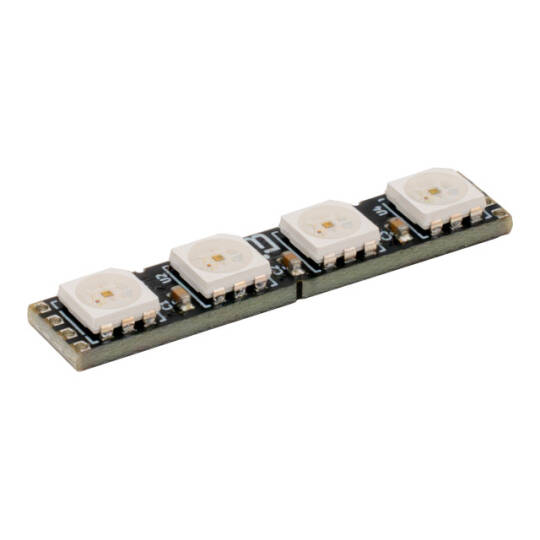

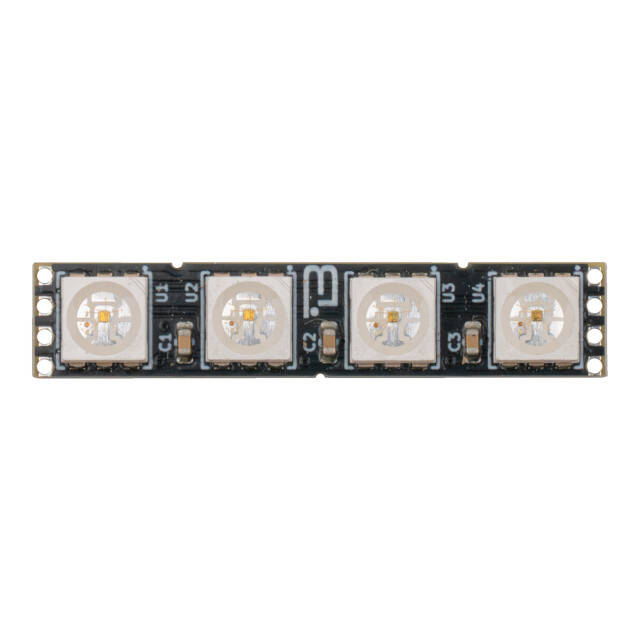

Boardoza Phoenix4, üzerinde 4 adet adreslenebilir RGB LED bulunan aydınlatma kartıdır.
Adreslenebilir LED'in sıradan RGB LED'den farkı şudur: her LED'in içinde kendi sürücü yongası vardır. Bu sayede dört LED'i tek bir veri hattından ayrı ayrı yönetirsiniz — birini kırmızı, ötekini mavi yakmak için dört ayrı çıkış harcamanız gerekmez. Renk geçişleri, dalga efektleri ve seviye göstergeleri bu yüzden birkaç satır kodla yazılabilir.

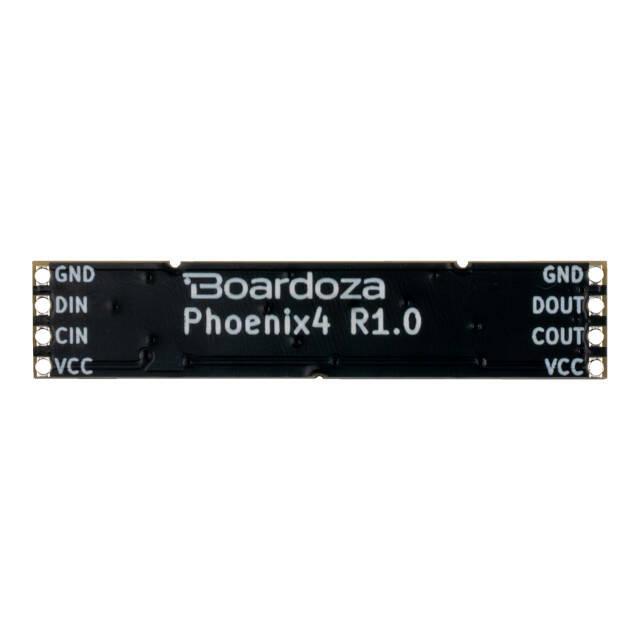

Kartın giriş tarafında GND, DIN, CIN, VCC, çıkış tarafında GND, DOUT, COUT, VCC pedleri vardır. Ayrı bir veri (D) ve saat (C) hattı kullanılması, sinyalin zamanlamaya daha az bağımlı olmasını sağlar; uzun kablolarda ve yavaş mikrodenetleyicilerde daha kararlı çalışır.
Çıkış pedleri sayesinde kartlar arka arkaya zincirlenebilir: birinin DOUT/COUT ucu diğerinin DIN/CIN ucuna bağlanır ve tek veri hattından onlarca LED sürülür. Şerit LED yerine modüler kart kullanmanın avantajı, istediğiniz uzunlukta ve istediğiniz aralıkta dizebilmenizdir.
Öne Çıkan Avantajlar
4 Bağımsız RGB LED
Her LED ayrı renk ve parlaklıkta; tek veri hattından yönetilir.
Veri + Saat Hattı
Zamanlamaya bağımlılığı düşük; uzun kabloda kararlı çalışır.
Zincirlenebilir
DOUT/COUT ile arka arkaya bağlanır; tek hattan onlarca LED.
Modüler Yerleşim
Şerit LED'in aksine istediğiniz aralıkta dizilir.
Kompakt Kart
Dar alanlara ve maket içine sığar.
Lehimlemeye Hazır Pedler
Giriş ve çıkış pedleri kartın iki ucunda; adlandırma basılı.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Adreslenebilir RGB LED kartı |
| Model | Phoenix4 |
| Üretici | Boardoza |
| LED Sayısı | 4 adet RGB |
| Giriş Pinleri | GND / DIN / CIN / VCC |
| Çıkış Pinleri | GND / DOUT / COUT / VCC |
| Arayüz | Veri + saat hatlı seri protokol |
| Zincirleme | Destekler |
| Paket İçeriği | 1 adet kart |
Kullanım Alanları
- Renkli durum ve seviye göstergeleri
- Maket ve diorama aydınlatması
- Vitrin ve raf aydınlatması
- Ambiyans ve efekt ışığı
- Arduino ve ESP32 projeleri
- Müzik senkronlu aydınlatma
- Robot ve drone konum ışığı
- Eğitim ve renk karışımı denemeleri
- Sahne ve kostüm aydınlatması
- Maker projeleri
LED'ler parlaklık arttıkça ciddi akım çeker; dört LED birden tam beyazda yanarken mikrodenetleyicinin 3.3 V çıkışından beslemeye kalkışmayın, ayrı bir güç kaynağı kullanın ve toprak hattını ortaklayın. Zincir uzadıkça besleme düşüşü artar — uzun dizilerde araya besleme vermek gerekir. Veri hattı 5 V mantık bekliyorsa 3.3 V'luk karta seviye çevirici koymak kararlılığı artırır. Kartların yönü önemlidir: veri girişten çıkışa tek yönde akar, ters bağlanan kart yanmaz ama çalışmaz.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç LED var?
4 adet adreslenebilir RGB LED.
Nasıl zincirlenir?
Bir kartın DOUT/COUT ucu, diğerinin DIN/CIN ucuna bağlanır. Tek veri hattından onlarca LED sürülür.
Her LED ayrı renk olabilir mi?
Evet. Her LED'in kendi sürücüsü vardır, tek hattan ayrı ayrı adreslenir.
Ayrı güç gerekir mi?
Parlaklık yüksekse evet. Mikrodenetleyicinin 3.3 V çıkışı dört LED'i tam parlaklıkta besleyemez.
Yönü önemli mi?
Evet. Veri girişten çıkışa tek yönde akar; ters bağlanan kart çalışmaz.
