A4988 Step Motor Sürücü Kartı - Kırmızı PCB, Soğutuculu
A4988 Step Motor Sürücü Kartı - Kırmızı PCB, Soğutuculu Hakkında Detaylı İnceleme

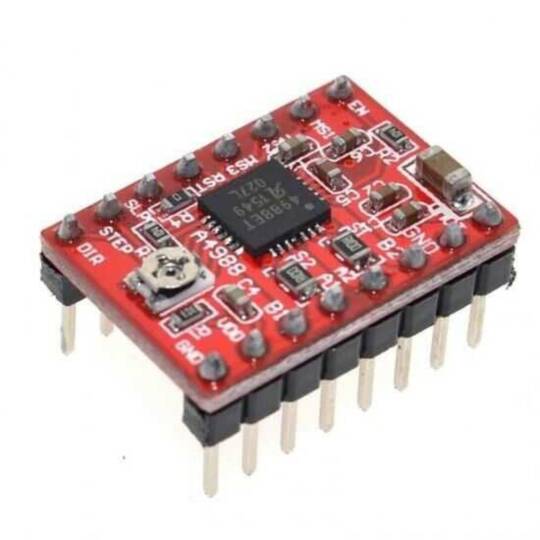

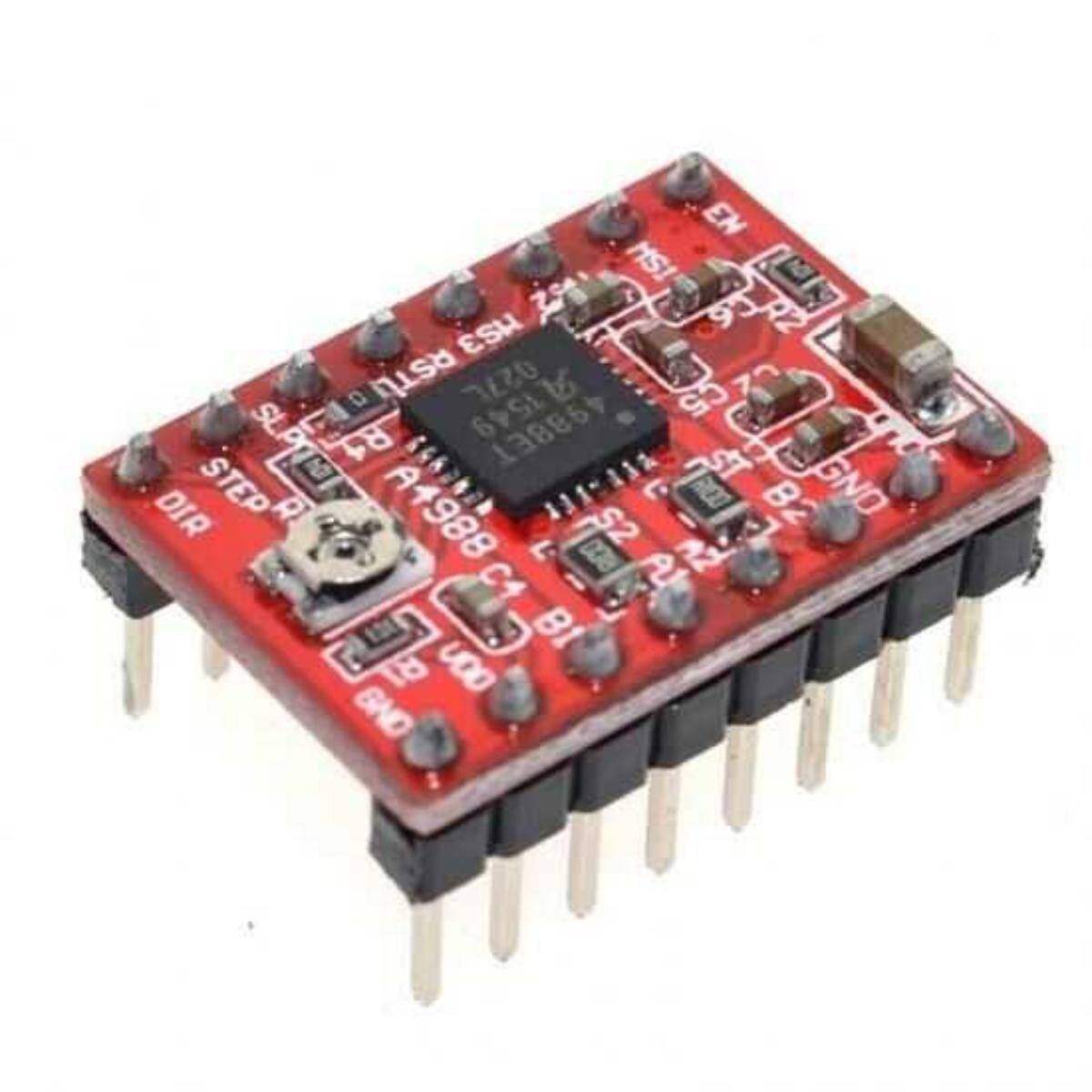

Bu kart, A4988 entegresiyle bipolar step motorları süren kırmızı PCB'li kompakt bir mikrostep sürücüdür. 3D yazıcılarda, CNC makinelerinde ve hassas konumlandırma projelerinde yaygın olarak kullanılır.
Motor STEP ve DIR pinleriyle kontrol edilir; MS1-MS3 pinleriyle tam adımdan 1/16 adıma kadar mikrostep seçilir. Kart üzerindeki trimpot ile motor akım sınırı ayarlanır.

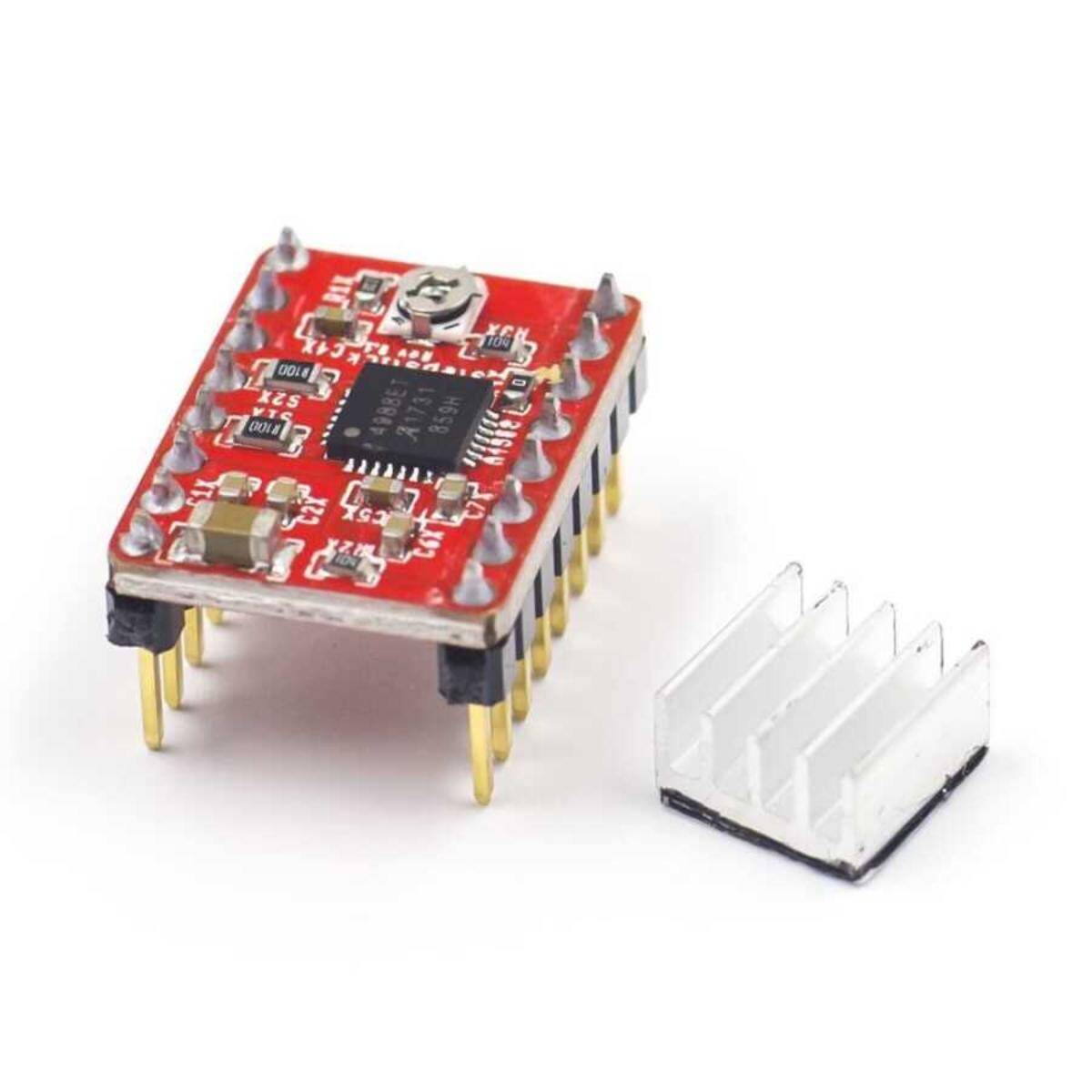

Standart Pololu pin dizilimindedir; RAMPS, CNC Shield ve benzeri kartlara doğrudan takılır. Paket içinde yapıştırmalı küçük bir alüminyum soğutucu bulunur. Elektriksel olarak mağazamızdaki yeşil PCB'li A4988 ile aynıdır.
Öne Çıkan Avantajlar
1/16 mikrostep
Sessiz ve hassas motor hareketi.
STEP / DIR
İki pinle kolay kontrol.
Akım ayarı
Trimpotla motor akımı sınırlanır.
Soğutuculu
Yapıştırmalı alüminyum soğutucu dahil.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | A4988 |
| PCB rengi | Kırmızı |
| Motor beslemesi (VMOT) | 8 – 35 V DC |
| Lojik besleme | 3,3 – 5 V |
| Akım | Kanal başına yaklaşık 1 A soğutucusuz, ek soğutmayla 2 A'e kadar |
| Mikrostep | Tam, 1/2, 1/4, 1/8, 1/16 |
| Kontrol | STEP, DIR, EN |
| Paket içeriği | 1 adet sürücü + 1 adet soğutucu |
Kullanım Alanları
- 3D yazıcı
- CNC router
- Lazer kesim makinesi
- Kamera slider
- Robot kol
- Otomasyon sistemleri
- Arduino CNC Shield
- RAMPS 1.4 kartı
- Pan-tilt mekanizması
- Eğitim projeleri
Sürücüyü motor bağlıyken ve besleme açıkken takıp çıkarmayın; sürücü anında bozulabilir. VMOT girişine 100 µF elektrolitik kondansatör ekleyin ve akımı motorunuzun değerine göre ayarlayın.
Teknik Sıkça Sorulan Sorular (SSS)
Yeşil A4988'den farkı nedir?
Elektriksel olarak aynıdır; yalnızca PCB rengi farklıdır.
Hangi motorları sürer?
NEMA 17 gibi bipolar (4 kablolu) step motorları sürer.
Akım nasıl ayarlanır?
Trimpot üzerindeki referans gerilimi (Vref) ölçülerek ayarlanır.
Soğutucu gerekli mi?
1 A üzerindeki akımlarda soğutucu takılması gerekir; pakete dahildir.
CNC Shield'e takılır mı?
Evet, standart pin dizilimiyle CNC Shield ve RAMPS kartlarına takılır.
