Step Motor Darbe Sinyal Üreteci - Hız ve Yön Kontrol Kartı
Step Motor Darbe Sinyal Üreteci Hakkında Detaylı İnceleme

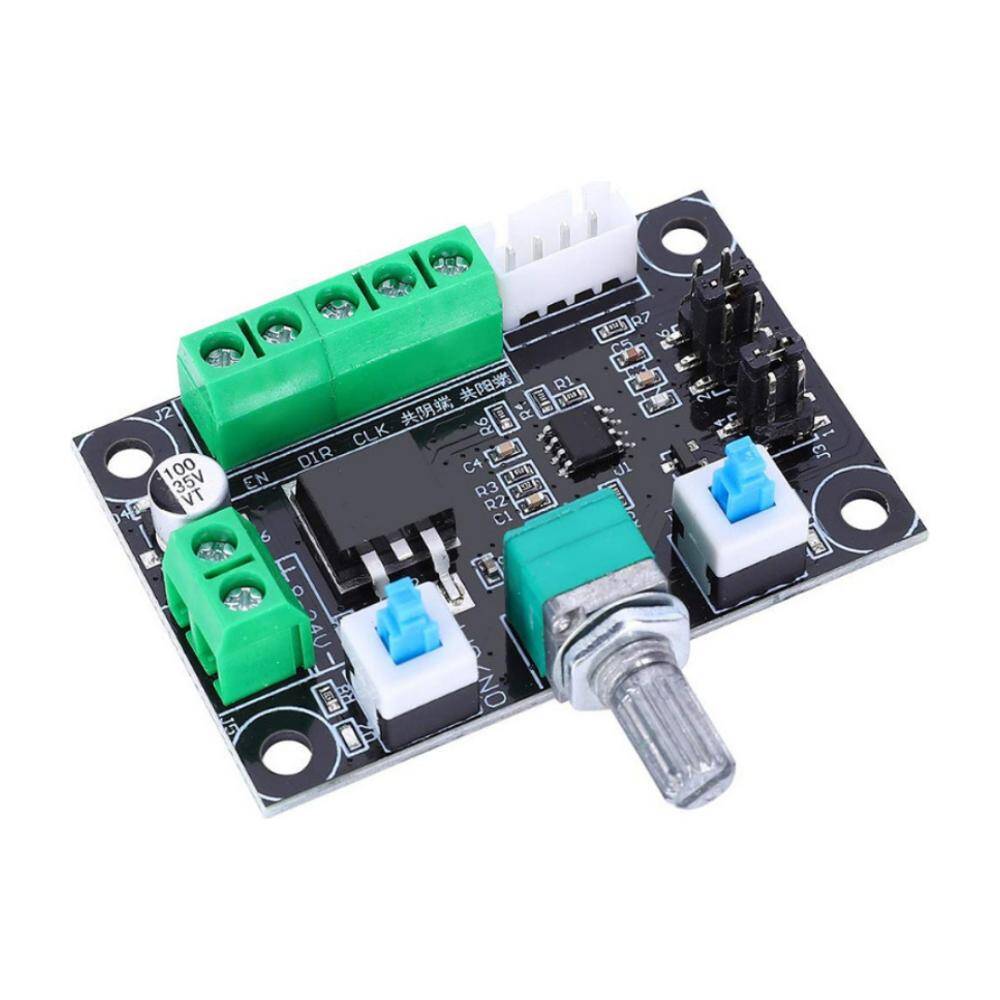

Bu kart, step motor sürücülerini beslemek için gereken darbe (pulse) sinyalini üreten bir kontrol modülüdür. Kendisi motoru sürmez; TB6600, DM542, A4988 veya DRV8825 gibi bir step motor sürücüsünün CLK / PUL, DIR ve EN girişlerine bağlanır ve sürücüye kaç adım, hangi hızda ve hangi yönde atacağını söyler.
Hız, kart üzerindeki potansiyometreyle kademesiz olarak ayarlanır; iki buton yön değiştirme ve çalıştırma-durdurma için kullanılır. Böylece mikrodenetleyici, bilgisayar veya PLC olmadan bir step motoru elle çalıştırmak, yönünü çevirmek ve hızını ayarlamak mümkün olur. Test ve devreye alma çalışmalarında Arduino kurmadan motoru döndürmek için en pratik yoldur.
Çıkışlar EN, DIR, CLK olarak vidalı klemense çıkarılmıştır; kart üzerindeki jumperlarla ortak anot (共阳端) veya ortak katot (共阴端) sürücü girişleri arasında seçim yapılır. Bu, farklı marka sürücülerle uyum için önemlidir — sürücünüzün giriş tipini veri sayfasından doğrulayın.
Öne Çıkan Avantajlar
Mikrodenetleyici gerekmez
Step motoru Arduino, PLC veya bilgisayar olmadan doğrudan çalıştırır.
Potansiyometre ile hız ayarı
Darbe frekansı kademesiz olarak elle ayarlanır.
Yön ve çalıştırma butonu
İki buton ile dönüş yönü değiştirilir ve motor durdurulup çalıştırılır.
Ortak anot / katot seçimi
Jumper ile farklı sürücü giriş tiplerine uyarlanır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | Step motor darbe (pulse) sinyal üreteci |
| Çıkışlar | EN, DIR, CLK (vidalı klemens) |
| Hız ayarı | Kart üzerinde potansiyometre |
| Kontrol | 2 adet buton (yön / çalıştır-durdur) |
| Giriş tipi seçimi | Jumper ile ortak anot veya ortak katot |
| Uyumlu sürücüler | TB6600, DM542, A4988, DRV8825 ve benzeri darbe girişli sürücüler |
| Bağlantı | Vidalı klemens + XH soket |
| Besleme gerilimi ve frekans aralığı | Üründe belirtildiği gibidir |
Kullanım Alanları
- Step motor test ve devreye alma
- CNC eksen denemesi
- Konveyör bant tahriki
- Otomatik besleme mekanizmaları
- Döner tabla kontrolü
- Kamera slider hareketi
- Filament ve tel sarma düzeneği
- Laboratuvar dozaj sistemleri
- Eğitim ve atölye çalışmaları
- Sürücü kartı arıza tespiti
🚨 Bu kart motoru doğrudan sürmez — yalnızca sinyal üretir. Motoru döndürmek için ayrıca bir step motor sürücü kartı (TB6600, DM542, A4988 vb.) ve motora uygun bir güç kaynağı gerekir. Sürücünün giriş tipine göre kart üzerindeki ortak anot / ortak katot jumperı doğru konumda olmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Motoru doğrudan bu karta bağlayabilir miyim?
Hayır. Bu kart yalnızca darbe sinyali üretir. Motor, bir step motor sürücü kartına bağlanır; bu kart da sürücünün CLK, DIR ve EN girişlerine bağlanır.
TB6600 ile çalışır mı?
Evet. TB6600, DM542, A4988 ve DRV8825 gibi darbe girişli yaygın sürücülerle kullanılır.
Adım sayısını ayarlayabilir miyim?
Kart hız (frekans) ve yön kontrolü sağlar. Mikroadım oranı sürücü kartının kendi anahtarlarından ayarlanır.
Ortak anot / ortak katot ne demek?
Sürücünün optokuplör girişlerinin hangi ucunun ortak bağlandığını belirtir. Yanlış seçimde sürücü sinyali algılamaz; sürücünüzün veri sayfasına bakın.
Arduino ile birlikte kullanılır mı?
Genelde Arduino'ya alternatif olarak kullanılır. Arduino kullanacaksanız darbeyi zaten kendiniz üretirsiniz, bu karta gerek kalmaz.
