AC Dimmer Modülü - 2 Kanal, 110-400V 8A
AC Dimmer Modülü - 2 Kanal, 110-400V 8A Hakkında Detaylı İnceleme

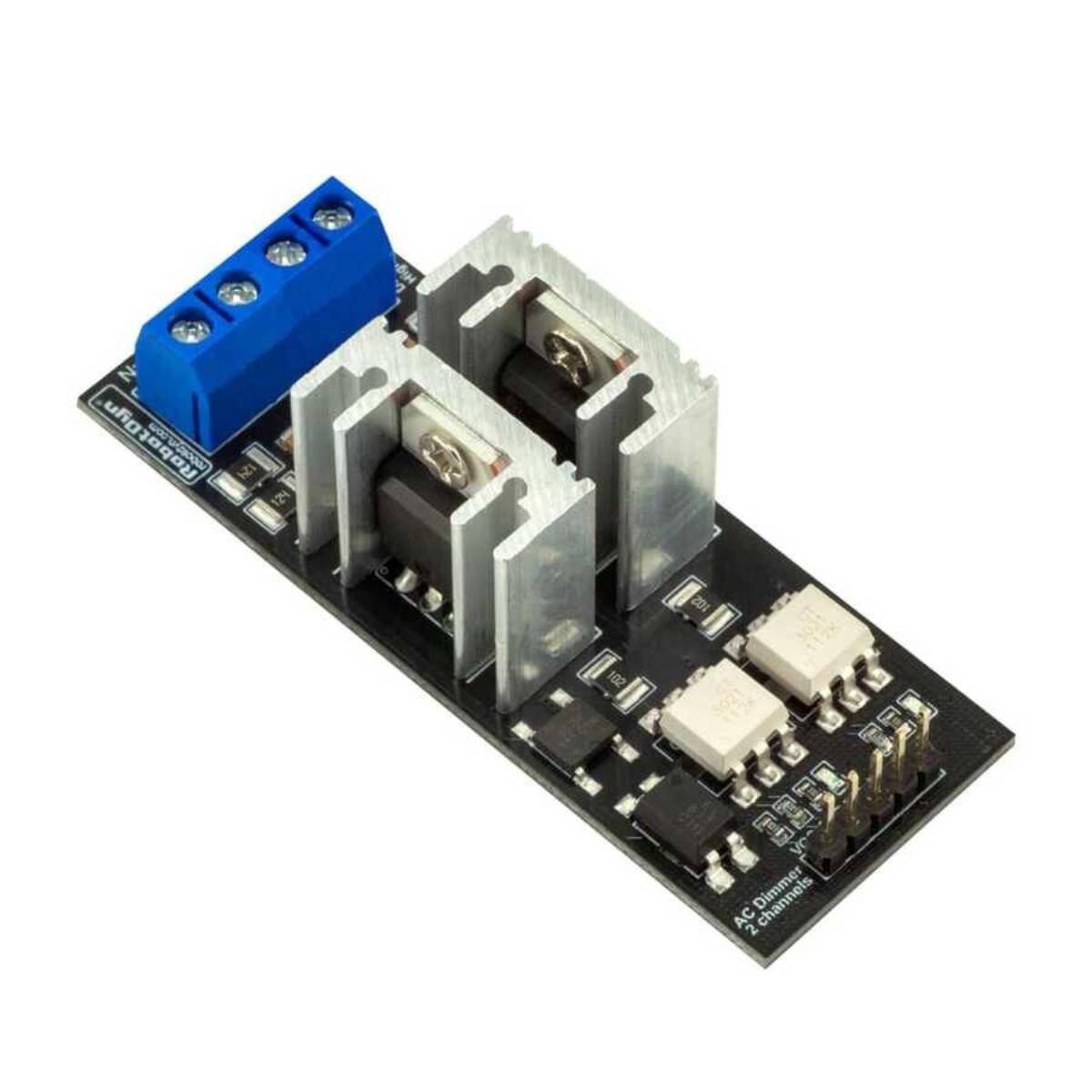

Bu modül, iki ayrı AC yükün gücünü bir mikrodenetleyiciyle ayarlamanızı sağlayan 2 kanallı bir dimmer kartıdır. Her kanalda triyak çıkış bulunur ve kart, şebeke tarafı ile kontrol tarafını birbirinden yalıtır.
Kontrol girişleri 3,3 V ve 5 V lojik seviyeyle çalışır; Arduino, ESP8266 ve ESP32 doğrudan bağlanabilir. Kart taşıma tarafında en fazla 400 V gerilim ve kanal başına 8 A akım için tasarlanmıştır; triyaklar montajlı alüminyum soğutucuya bağlıdır.
Lamba parlaklığı, ısıtıcı sıcaklığı ve uygun AC motorların hızı faz kesme yöntemiyle ayarlanır. Sıfır geçiş sinyali kart tarafından üretilir, yazılım bu sinyale göre triyakı ateşleyerek çıkış gücünü belirler.
Öne Çıkan Avantajlar
İki bağımsız kanal
Tek kartla iki farklı yükü birbirinden bağımsız ayarlayabilirsiniz.
3,3 V / 5 V uyumlu kontrol
ESP32 ve Arduino gibi kartlara seviye dönüştürücü olmadan bağlanır.
Soğutuculu triyak
Montajlı alüminyum soğutucu, yük altında ısının dağılmasına yardım eder.
Yalıtımlı tasarım
Şebeke tarafı kontrol devresinden optik olarak ayrılmıştır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Kanal sayısı | 2 |
| Kontrol gerilimi | 3,3 V – 5 V |
| Taşıma gerilimi | En fazla 400 V AC |
| Taşıma akımı | 8 A (tepe 16 A) |
| Kontrol yöntemi | Faz kesme (sıfır geçiş + triyak) |
| Soğutma | Montajlı alüminyum soğutucu |
| Bağlantı | Vidalı klemens (yük), pin başlığı (kontrol) |
Kullanım Alanları
- Lamba parlaklık kontrolü
- Isıtıcı güç ayarı
- Havya sıcaklık kontrolü
- Fan hız kontrolü
- Akıllı ev aydınlatması
- Sera ısıtma kontrolü
- Kuluçka makinesi ısıtıcısı
- Laboratuvar düzenekleri
- ESP32 ve Arduino projeleri
- Eğitim çalışmaları
Kart şebeke gerilimiyle çalışır; bağlantıları enerji kesikken yapın ve çalışırken karta dokunmayın. LED ve elektronik balastlı lambalar her zaman dimlenemez, yükün dimlenebilir olduğundan emin olun.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi kartlarla kullanılır?
Arduino, ESP8266, ESP32 ve Raspberry Pi gibi 3,3 V veya 5 V lojik seviyeli kartlarla kullanılır.
Her kanal ne kadar akım taşır?
Kanal başına 8 A sürekli, kısa süreli 16 A tepe akım için tasarlanmıştır.
LED lambayı dimleyebilir miyim?
Yalnızca üreticisi dimlenebilir olarak belirtmişse; standart LED lambalar titreyebilir.
Kütüphane gerekiyor mu?
Sıfır geçiş sinyaline göre triyak tetikleyen hazır dimmer kütüphaneleri kullanılabilir.
İki kanal aynı anda çalışır mı?
Evet, iki kanal birbirinden bağımsız olarak ayarlanabilir.
