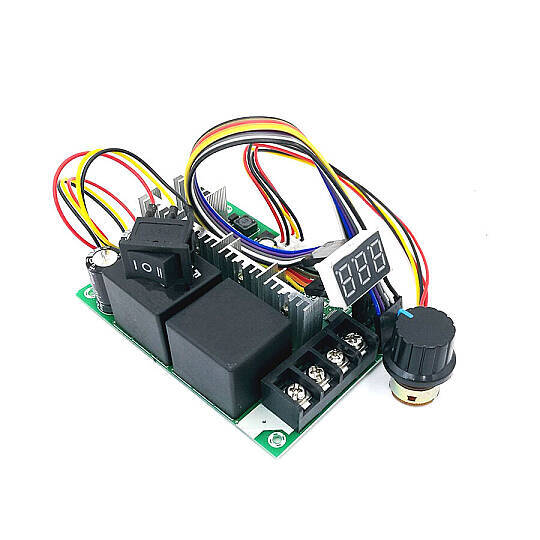

60A DC Motor PWM Hız Kontrol Kartı - 10-50V
60A DC Motor PWM Hız Kontrol Kartı Hakkında Detaylı İnceleme
Kart, doğru akım motorlarının hızını PWM (darbe genişlik modülasyonu) ile ayarlar. Motora giden gerilim kısılmaz; bunun yerine çok hızlı açılıp kapatılır ve açık kalma oranı değiştirilerek hız belirlenir. Bu yöntem dirençle hız düşürmenin aksine ısı olarak güç harcamaz, motorun torku düşük devirlerde de korunur.
60 A sürekli akım kapasitesiyle bu sınıfın üst tarafında yer alır: kart üzerindeki çok sayıda güç MOSFET'i yükü paylaşır, geniş bakır alanlar ve vidalı terminaller yüksek akımı taşıyacak şekilde tasarlanmıştır. 12 V, 24 V ve 48 V sistemlerin tamamında kullanılabilir.

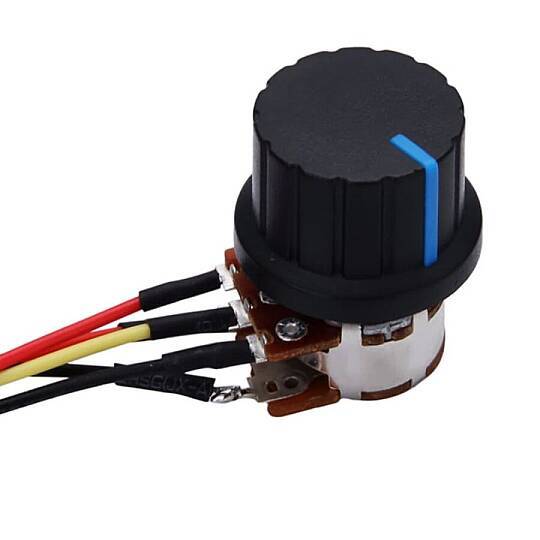

Hız, kartla birlikte gelen potansiyometre ile kademesiz ayarlanır. Kart üzerinde ayrıca yön değiştirme ve durdurma bağlantıları bulunur; motorun ileri-geri çalışması ek bir röle devresi kurmadan sağlanabilir.
Öne Çıkan Avantajlar
60 A Sürekli Akım
Çok sayıda paralel güç MOSFET'i yükü paylaşır; büyük DC motorlar, vinçler ve araç motorları sürülebilir.
Geniş Gerilim Aralığı
10-50 V arası çalışır. Aynı kart 12 V, 24 V ve 48 V sistemlerde kullanılabilir.
Kademesiz Hız Ayarı
Potansiyometre ile görev oranı değiştirilir; motor düşük devirde de tork üretmeye devam eder.
Yön Kontrolü
İleri-geri bağlantısı kart üzerinde hazırdır; ayrı bir kontaktör veya röle devresi gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | PWM DC motor hız kontrol kartı |
| Çalışma Gerilimi | 10 - 50 V DC |
| Sürekli Akım | 60 A |
| Kontrol Yöntemi | PWM - darbe genişlik modülasyonu |
| Hız Ayarı | Harici potansiyometre (ürüne dâhil) |
| Yön Değiştirme | Var |
| Güç Bağlantısı | Vidalı terminal |
| Soğutma | Kart üzerinde soğutucu; yüksek akımda ek fan önerilir |
| Uyumlu Sistemler | 12 V / 24 V / 48 V DC |
| Paket İçeriği | 1 × kontrol kartı, 1 × potansiyometre ve kablosu |
Kullanım Alanları
- DC Motor Hız Kontrolü
- Elektrikli Araç Projesi
- Vinç ve Kaldırma
- Konveyör Bandı
- Fan Devir Ayarı
- Pompa Kontrolü
- Golf Arabası
- Atölye Tezgahı
- Robotik Platform
- Deniz Aracı
Kart 60 A'e kadar akım taşır; kablo kesiti bu akıma uygun seçilmeli ve besleme hattına sigorta konmalıdır. Motorun kalkış akımı çalışma akımının birkaç katıdır, kart seçimi buna göre yapılmalıdır. Yüksek akımda MOSFET'ler ısınır, kapalı kutu içinde havalandırma bırakılmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Motorumun akımına bu kart yeter mi?
Belirleyici olan motorun anma akımı değil kalkış (rotor kilitli) akımıdır; bu akım anma değerinin 3-5 katına çıkabilir.
Motor etiketindeki akımı esas alıp üzerine geniş bir pay bırakın. 60 A'lik kart, sürekli 15-20 A çeken bir motoru rahatlıkla sürer.
Yön değiştirmeyi nasıl kullanırım?

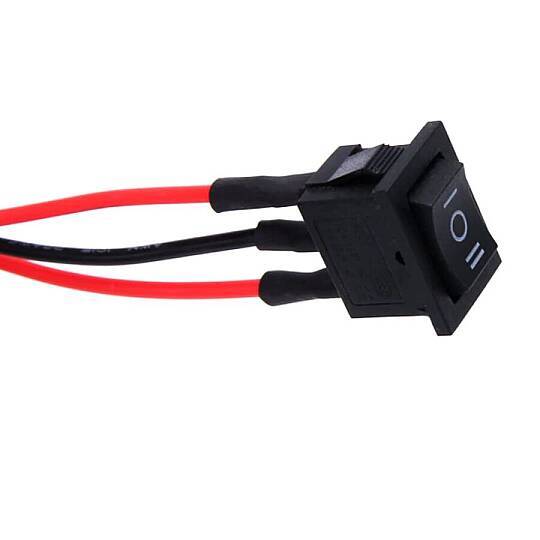

Kart üzerindeki yön ucuna bir anahtar bağlanır; anahtarın konumu motorun dönüş yönünü belirler.
Motor dönerken yön değiştirmek ani akım darbesi oluşturur. Önce durdurup birkaç saniye bekleyin, sonra yönü değiştirin.
Motor düşük hızda titriyor, neden?
Çok düşük görev oranlarında motora giden ortalama enerji, rotoru düzgün döndürmeye yetmez; bu titreme normaldir.
Yükü artırmak, besleme gerilimini düşürüp görev oranını yükseltmek veya redüktörlü bir motor kullanmak sorunu çözer.
Kartı fırçasız (BLDC) motorda kullanabilir miyim?
Kullanılamaz. Bu kart fırçalı DC motorlar içindir; fırçasız motorlar sargıları sırayla süren bir ESC gerektirir.
Fırçasız motor için akım değerine uygun bir ESC seçilmelidir.
Isınma normal mi?
Yüksek akımda MOSFET'lerin ve terminallerin ılıması normaldir. Elle dokunulamayacak kadar ısınıyorsa akım kapasitesinin sınırındasınız demektir.
Çözüm: kablo kesitini büyütmek, terminal vidalarını iyice sıkmak ve kartın üzerine fan koymaktır. Gevşek terminal, ısınmanın en sık sebebidir.
