16x10 cm Prototip Kartı - Breadboard Düzeni, Güç Hatlı, DC Jack ve USB Mini-B Yuvalı
16x10 cm Prototip Kartı Hakkında Detaylı İnceleme

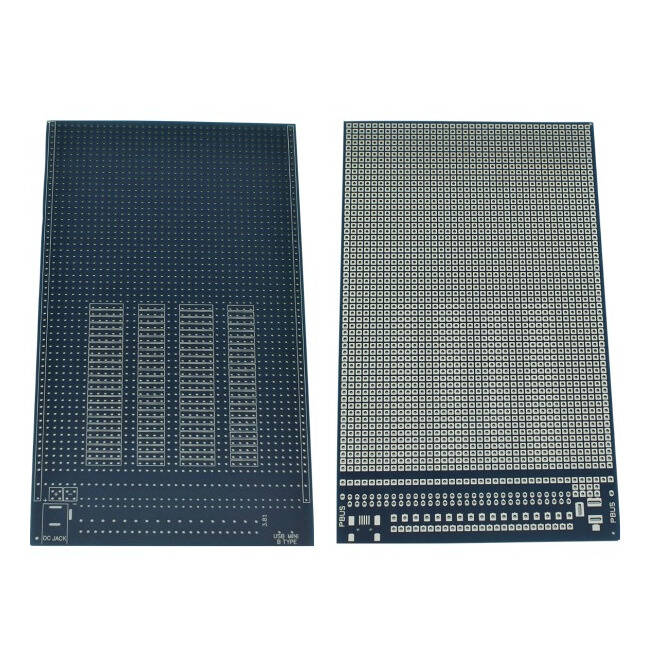

16 x 10 cm ölçüsünde, breadboard düzeninde hazırlanmış lacivert prototip kartıdır. Düz delikli pertinakstan farkı, üzerindeki hazır bağlantı yapısıdır.
Sıradan delikli pertinaksta her delik kendi başına bir peddir; iki elemanı birleştirmek için aralarına tel çekip lehimlemeniz gerekir. Bu kartta ise breadboard'daki gibi beşerli sıralar kendi içinde bağlıdır — bir entegrenin bacağına dört bağlantı yapmak için tek bir sıraya lehimlemek yeterlidir.
Kartın iki uzun kenarında PBUS olarak işaretlenmiş güç hatları uzanır. Besleme ve toprak bu hatlara bir kez verilir, kartın her yerinden erişilir. Prototiplemede en çok tel harcanan iş budur; hazır güç hattı bunu ortadan kaldırır.
Kart üzerinde ayrıca DC jack ve USB Mini-B konnektörleri için ayak izleri basılıdır. İstediğiniz konnektörü lehimleyip karta doğrudan besleme verirsiniz — ayrı bir besleme kartı ya da kablo düzeneği gerekmez. Konnektörler dahil değildir.
Her iki yüzde de ped bulunur ve delikler kaplamalıdır; elemanı bir yüzden takıp diğer yüzden lehimleyebilir, gerektiğinde iki yüzü de kullanabilirsiniz. Silkscreen üzerinde sıra ve hat işaretleri basılıdır.
Öne Çıkan Avantajlar
Breadboard Düzeni
Beşerli sıralar kendi içinde bağlı; tel çekmeden çok noktalı bağlantı.
PBUS Güç Hatları
İki kenarda besleme ve toprak; bir kez ver, her yerden kullan.
DC Jack + USB Mini-B Yuvası
Karta doğrudan besleme girişi; ayrı kablo düzeneği gerekmez.
16x10 cm Geniş Alan
Birden çok modül ve devre bölümü aynı kartta.
Çift Yüzlü Pedler
Elemanı bir yüzden tak, diğerinden lehimle.
İşaretli Silkscreen
Sıra ve hat numaraları kart üzerinde basılı.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Breadboard düzenli prototip kartı |
| Ölçü | 16 x 10 cm |
| Bağlantı Düzeni | Beşerli bağlı sıralar + PBUS güç hatları |
| Konnektör Yuvaları | DC jack · USB Mini-B (ayak izi) |
| Delik Aralığı | 2,54 mm |
| Yüz | Çift yüzlü ped |
| Renk | Lacivert |
| Üretici | OZD-Arduino |
| Üretici Kodu | DELİKLİ PERTİNAKS 16X10 |
| Konnektörler | Dahil değildir |
| Paket İçeriği | 1 adet kart |
Kullanım Alanları
- Breadboard devresini kalıcılaştırma
- Çok modüllü prototipler
- Besleme hatlı devre kurulumu
- Arduino ve ESP projeleri
- Eğitim ve laboratuvar çalışmaları
- Küçük seri üretim
- Kontrol kartı prototipleri
- Onarımda ara kart üretimi
- Öğrenci projeleri
- Maker projeleri
Kartın hangi deliklerin birbirine bağlı olduğunu lehimlemeden önce ölçün: breadboard düzenindeki sıralar kendi içinde kısa devredir, yanlış sıraya konan iki eleman istemeden birleşir. Konnektörler dahil değildir; DC jack ve USB Mini-B ayrıca lehimlenmelidir. Bakır pedler uzun süreli ısıya dayanmaz — havyayı bir pedde birkaç saniyeden fazla tutmayın, ped kalkar. Güç hatları ince bakır yollardır; yüksek akım taşımaz, birkaç amperin üzerindeki yükler için ayrı kalın tel çekin.
Teknik Sıkça Sorulan Sorular (SSS)
Düz delikli pertinakstan farkı ne?
Bu kartta beşerli sıralar breadboard gibi kendi içinde bağlıdır ve iki kenarda hazır güç hattı vardır. Düz pertinakste her delik ayrıdır.
PBUS ne demek?
Kartın iki kenarındaki güç hatları. Besleme ve toprak bir kez verilir, her yerden erişilir.
Konnektörler dahil mi?
Hayır. DC jack ve USB Mini-B için ayak izi basılıdır, konnektörler ayrıca lehimlenir.
Çift yüzlü mü?
Evet, her iki yüzde de ped bulunur.
Güç hattı kaç amper taşır?
İnce bakır yollardır, yüksek akım taşımaz. Birkaç amperin üzerinde ayrı kalın tel çekin.
