4x8 cm Delikli Pertinaks - Tek Yüzlü Bakırlı, FR4, 2.54mm
4x8 cm Delikli Pertinaks Hakkında Detaylı İnceleme

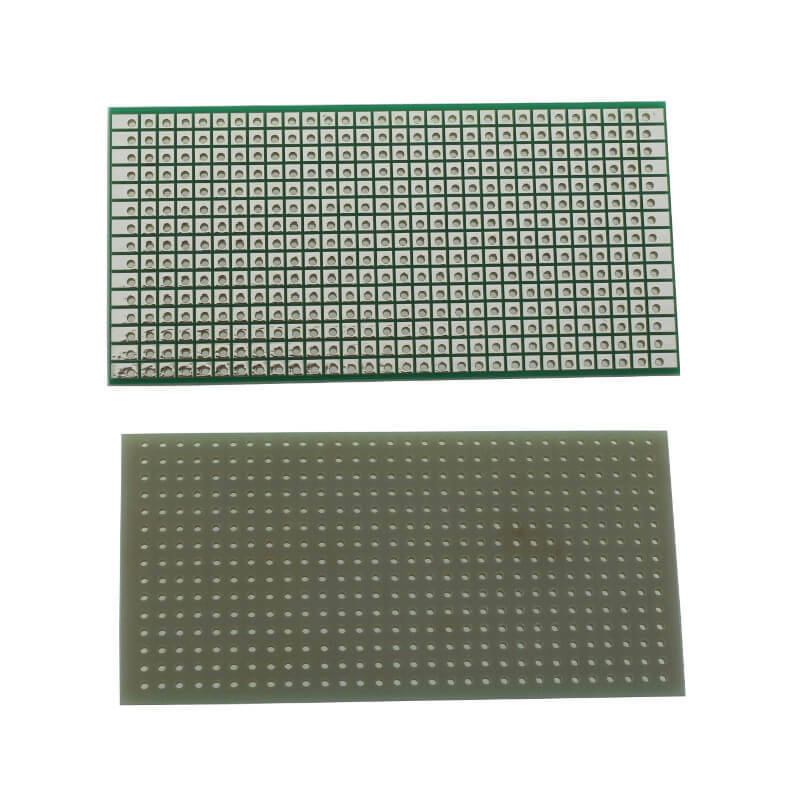

4x8 cm ölçüsünde, tek yüzü bakır pedlerle kaplı, 2,54 mm delik aralıklı prototip kartıdır. Gövde FR4 cam elyaf epoksidir.
Delikli pertinaks, breadboard ile baskı devre arasındaki adımdır. Breadboard'da devre çalışır ama kablolar oynadıkça temas kaybolur; baskı devre ise tasarım, üretim ve bekleme demektir. Pertinaksta bağlantıları lehimle kalıcı hâle getirirsiniz — devre sarsıntıya dayanır, kutuya girer ve yıllarca çalışır.
2,54 mm delik aralığı, elektronikteki fiilî standarttır: entegre bacakları, pin header'lar, buton ve klemenslerin ezici çoğunluğu bu adıma göre üretilir. Yani hemen her eleman kartın üzerine doğrudan oturur.
4x8 cm ölçü, tek bir sensör kartı, küçük bir güç katı ya da birkaç entegrelik bir devre için ölçülüdür. Küçük kutulara ve dar montaj alanlarına rahat sığar.
FR4 malzeme, ucuz kartlardaki FR2 (kâğıt fenolik) yerine cam elyaf epoksidir: daha sağlam, daha az kırılgan, ısıya daha dayanıklı ve neme karşı daha kararlıdır. Bakır pedler lehimlemede kalkmaya karşı daha dirençlidir.
Öne Çıkan Avantajlar
4x8 cm Çalışma Alanı
Devrenizin boyutuna göre seçilmiş ölçü.
2.54mm Standart Adım
Entegre, header, buton ve klemenslerin ezici çoğunluğu oturur.
FR4 Cam Elyaf
FR2'ye göre sağlam, ısıya ve neme dayanıklı; pedler kalkmaz.
Kalıcı Lehim Bağlantı
Sarsıntıda temas kaybolmaz; kutuya girer, yıllarca çalışır.
Tek Yüzlü Bakır Ped
Her delik ayrı ped; istediğiniz gibi köprülenir.
Kompakt Ölçü
Küçük kutulara ve dar montaj alanlarına sığar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Delikli prototip kartı (pertinaks) |
| Ölçü | 4x8 cm |
| Delik Aralığı | 2,54 mm |
| Malzeme | FR4 — cam elyaf epoksi |
| Bakır | Tek yüz |
| Üretici | OZD-Arduino |
| Üretici Kodu | DELİKLİ PERTİNAKS 4X8 |
| Paket İçeriği | 1 adet kart |
Kullanım Alanları
- Prototip devre kurma
- Breadboard devresini kalıcılaştırma
- Sensör ve modül ara kartları
- Arduino shield yapımı
- Onarımda ara kart üretimi
- Eğitim ve laboratuvar çalışmaları
- Küçük seri üretim
- Kutu içi devre montajı
- Öğrenci projeleri
- Maker projeleri
Delikli pertinaks kalıcı bir karttır: breadboard'un aksine bağlantılar lehimle yapılır, sökmek zahmetlidir. Devreyi önce breadboard'da doğrulayıp sonra buraya geçirmek doğru sıradır. Bakır pedler uzun süreli ısıya dayanmaz — havyayı bir pedde birkaç saniyeden fazla tutmak pedi kalkırır ve o delik kullanılamaz hâle gelir. Kartı kesmek gerekirse önce derin çizip sonra kırın; testereyle kesmek cam elyaf tozu çıkarır, maske takın. Yüksek akım taşıyan hatlarda ped genişliği yetmez; komşu pedleri lehimle köprüleyip kesit artırın.
Teknik Sıkça Sorulan Sorular (SSS)
Ölçüsü ne?
4x8 cm, delik aralığı 2,54 mm.
FR4 ile FR2 farkı ne?
FR4 cam elyaf epoksidir; FR2 kâğıt fenoliktir. FR4 daha sağlam, ısıya ve neme daha dayanıklıdır, pedleri kolay kalkmaz.
Çift yüzlü mü?
Hayır, tek yüzü bakır pedlidir.
Kesilebilir mi?
Evet. Derin çizip kırın; testereyle keserken maske takın, cam elyaf tozu çıkar.
