5x5 cm Delikli Pertinaks - Yeşil FR4, Tek Yüzlü Bakırlı, 2.54mm
5x5 cm Delikli Pertinaks Hakkında Detaylı İnceleme

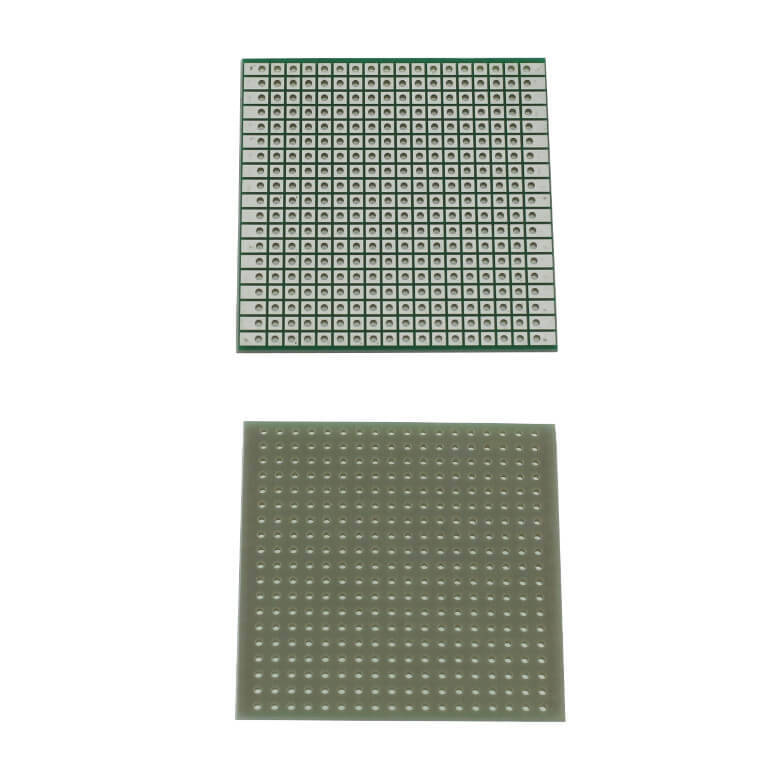

5 x 5 cm ölçüsünde, tek yüzü bakır pedlerle kaplı, 2,54 mm delik aralıklı prototip kartıdır. Gövde yeşil FR4 cam elyaf epoksidir.
Delikli pertinaks, breadboard ile baskı devre arasındaki adımdır. Breadboard'da devre çalışır ama kablolar oynadıkça temas kaybolur; baskı devre ise tasarım, üretim ve bekleme demektir. Pertinaksta bağlantıları lehimle kalıcı hâle getirirsiniz — devre sarsıntıya dayanır, kutuya girer ve yıllarca çalışır.
FR4 gövde, ucuz kartlardaki FR2'den (turuncu-kahverengi kâğıt fenolik) belirgin biçimde farklıdır: cam elyaf epoksi olduğu için daha sağlamdır, kolay kırılmaz, ısıya ve neme dayanıklıdır. En önemlisi, bakır pedler lehimlerken kalkmaya karşı çok daha dirençlidir — FR2 kartlarda bir pedi ısıtırken kaldırmak sık yaşanan bir kayıptır.
2,54 mm delik aralığı elektronikteki fiilî standarttır: entegre bacakları, pin header'lar, buton ve klemenslerin ezici çoğunluğu bu adıma göre üretilir.
5x5 cm ölçü, tek bir sensör kartı, küçük bir güç katı ya da birkaç elemanlık bir devre için ölçülüdür; küçük kutulara rahat sığar.
Öne Çıkan Avantajlar
Yeşil FR4 Cam Elyaf
FR2'ye göre sağlam; pedleri lehimlerken kalkmaz.
2.54mm Standart Adım
Entegre, header, buton ve klemenslerin çoğu doğrudan oturur.
5x5 cm Kompakt
Küçük kutulara ve dar montaj alanlarına sığar.
Kalıcı Lehim Bağlantı
Sarsıntıda temas kaybolmaz.
Tek Yüzlü Bakır Ped
Her delik ayrı ped; istediğiniz gibi köprülenir.
Isıya ve Neme Dayanıklı
FR4 gövde uzun ömürlüdür.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Delikli prototip kartı (pertinaks) |
| Ölçü | 5 x 5 cm |
| Delik Aralığı | 2,54 mm |
| Malzeme | FR4 — cam elyaf epoksi |
| Renk | Yeşil |
| Bakır | Tek yüz |
| Üretici | OZD-Arduino |
| Üretici Kodu | DELİKLİ PERTİNAKS 5X5 |
| Paket İçeriği | 1 adet kart |
Kullanım Alanları
- Prototip devre kurma
- Breadboard devresini kalıcılaştırma
- Sensör ve modül ara kartları
- Küçük güç katı devreleri
- Onarımda ara kart üretimi
- Eğitim ve laboratuvar çalışmaları
- Kutu içi devre montajı
- Öğrenci projeleri
- Test düzenekleri
- Maker projeleri
Delikli pertinaks kalıcı bir karttır: bağlantılar lehimle yapılır, sökmek zahmetlidir. Devreyi önce breadboard'da doğrulayıp sonra buraya geçirmek doğru sıradır. Bakır pedler uzun süreli ısıya dayanmaz — havyayı bir pedde birkaç saniyeden fazla tutmak pedi kaldırır. Kartı kesmek gerekirse önce derin çizip sonra kırın; testereyle keserken cam elyaf tozuna karşı maske takın. Yüksek akım taşıyan hatlarda komşu pedleri lehimle köprüleyip kesit artırın.
Teknik Sıkça Sorulan Sorular (SSS)
Rengi ve malzemesi ne?
Yeşil FR4 cam elyaf epoksi. Katalogdaki turuncu FR2 kartlardan farklıdır.
FR4 ile FR2 farkı ne?
FR4 cam elyaf epoksidir, FR2 kâğıt fenolik. FR4 daha sağlam, ısıya ve neme dayanıklı; pedleri kolay kalkmaz.
Delik aralığı ne?
2,54 mm — elektronikteki standart adım.
Çift yüzlü mü?
Hayır, tek yüzü bakır pedlidir.
