20x20 cm Bakır Plaket FR2
20x20 cm Bakır Plaket FR2 Hakkında Detaylı İnceleme

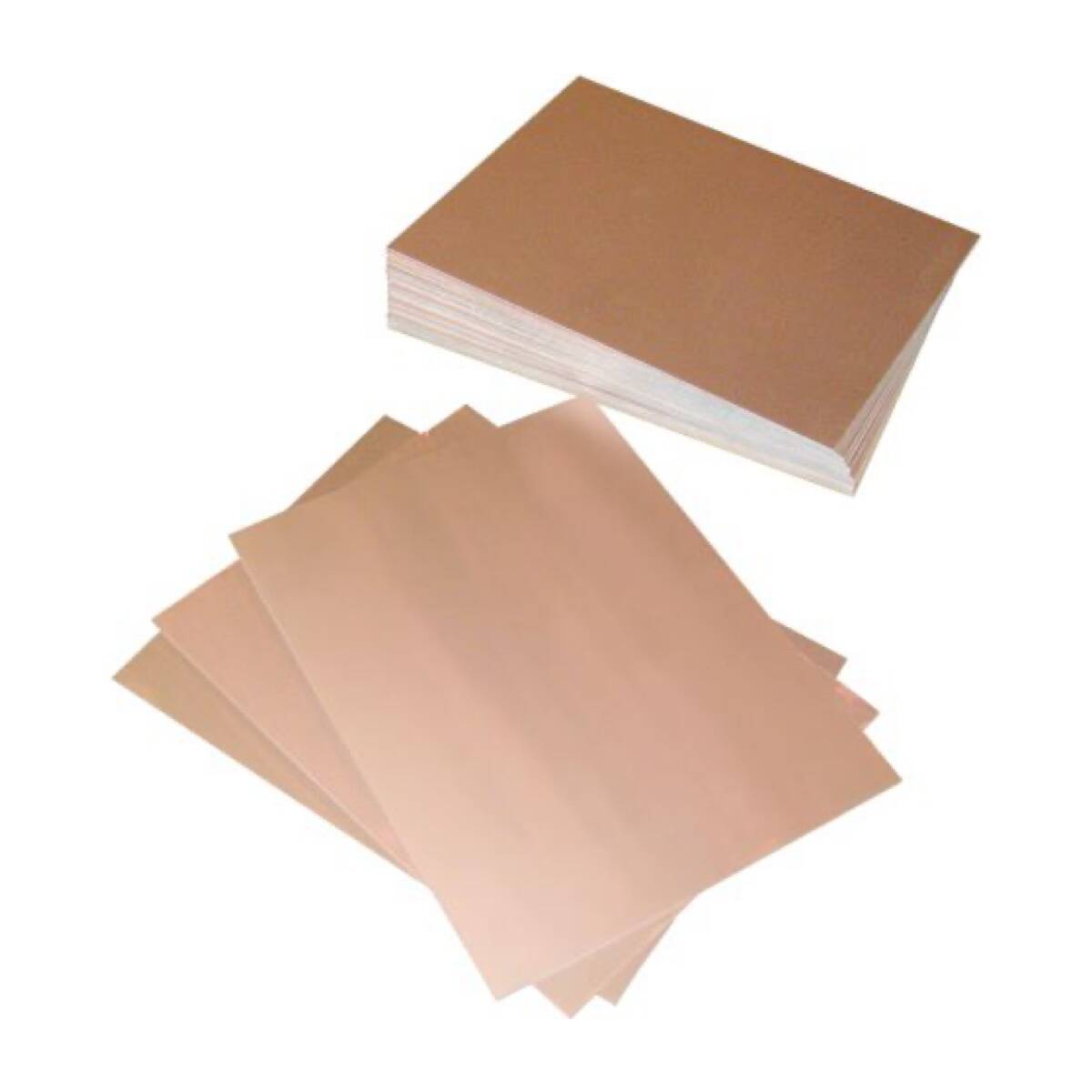

20 x 20 cm ölçüsünde FR2 bakır plakettir. Kendi tasarladığınız elektronik devre kartlarını üretmek için kullanılır.
Bakır plaket, bir yüzü ince bakır tabakayla kaplı yalıtkan bir levhadır. Devre üretimi şu şekilde işler: bakır yüzeye devre yolları çizilir ya da aktarılır, ardından plaket asit çözeltisine sokulur. Korunmayan bakır çözünür, yalnızca yollar kalır. Sonunda elinizde kendi tasarımınız olan gerçek bir baskı devre olur.
FR2, kâğıt-fenolik esaslı ekonomik plaket malzemesidir. FR4'e (cam elyaf) göre daha ucuz ve kesilmesi çok daha kolaydır — testere ve maket bıçağıyla rahatça bölünür, cam elyaf tozu çıkarmaz. Hobi ve prototip çalışmalarında en yaygın tercih budur.
20 x 20 cm geniş bir levhadır; büyük tek parça devreler için ya da kesilerek çok sayıda küçük karta bölmek için kullanılır.
Öne Çıkan Avantajlar
Kendi Devrenizi Üretin
Bakır yüzey aşındırılarak kendi tasarımınız baskı devreye dönüşür.
FR2 — Kolay Kesilir
Testere ve maket bıçağıyla bölünür; cam elyaf tozu çıkarmaz.
20x20 cm Geniş Levha
Büyük devreler için tek parça; ya da kesilerek çok sayıda küçük kart.
Ekonomik Malzeme
FR4'e göre belirgin biçimde ucuz; prototip ve deneme için idealdir.
Tek Yüzlü Bakır
Tek katmanlı devre tasarımları için yeterli.
Atölye Stoğuna Uygun
Büyük levha kesilerek uzun süre kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Bakır Plaket FR2 |
| Ölçü | 20x20 cm |
| Malzeme | FR2 (kâğıt-fenolik) |
| Kaplama | Bakır |
| Kullanım | Asitle aşındırarak devre üretimi |
| Paket İçeriği | 1 adet plaket |
Kullanım Alanları
- Kendi PCB tasarımlarınızı üretme
- Prototip devre kartları
- Elektronik eğitim ve atölye çalışmaları
- Asitle aşındırma (etching) çalışmaları
- Toner transfer yöntemi
- Tek katmanlı devre üretimi
- Okul ve laboratuvar projeleri
- Onarım ve yenileme işleri
- Anten ve RF deneyleri
- Maker ve hobi projeleri
⚠ Devre üretiminde kullanılan asit çözeltisi tehlikelidir; eldiven, gözlük ve iyi havalandırılan bir ortam şarttır, atık uygun biçimde bertaraf edilmelidir. FR2 kâğıt esaslıdır; FR4'e göre neme daha duyarlıdır ve yüksek sıcaklıkta daha çabuk zarar görür — uzun süre ısı verilen lehim noktalarında bakır yol kalkabilir. Plaket tek yüzlüdür; çift katmanlı tasarımlar için uygun değildir. Kesim sırasında kenarlar çapaklanır, zımparalanması önerilir.
Teknik Sıkça Sorulan Sorular (SSS)
Ölçüsü ne?
20 x 20 cm.
FR2 ne demek?
Kâğıt-fenolik esaslı ekonomik plaket malzemesi. FR4'e göre ucuzdur ve kesilmesi kolaydır.
Tek yüzlü mü?
Evet, bakır kaplama tek yüzdedir.
Nasıl devre yapılır?
Bakır yüzeye devre yolları aktarılır, plaket asit çözeltisine sokulur ve korunmayan bakır çözünür.
FR4'ten farkı ne?
FR2 kâğıt esaslıdır; daha ucuz ve kolay kesilir. FR4 cam elyaflıdır, daha dayanıklı ama pahalıdır.
