10x10 cm Bakır Plaket - Tek Yüzlü FR4, 1.6mm
10x10 cm Bakır Plaket Hakkında Detaylı İnceleme

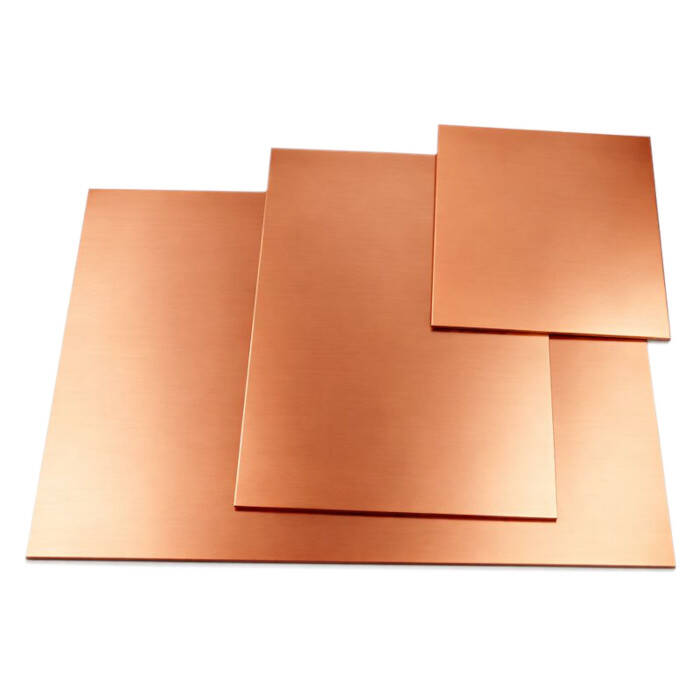

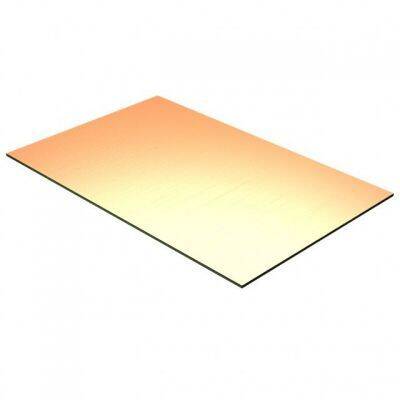

10x10 cm ölçüsünde, tek yüzü bakırla kaplı FR4 levhadır. Kalınlık 1,6 mm'dir.
Bakır plaket, kendi baskı devrenizi üretmenin ham maddesidir. İşleyiş şudur: kartın üzerine devre deseni aktarılır (toner transfer ya da fotoresist), sonra plaket asit banyosuna girer. Desenin koruduğu bakır kalır, geri kalanı çözünür — geriye devre yollarınız kalır.
Delikli pertinaksa göre farkı şudur: pertinakste bağlantıları tel ve lehimle siz kurarsınız, plakette ise bakır yolların kendisi bağlantıdır. Sonuç çok daha derli toplu, yüksek frekansa uygun ve seri üretilebilir bir karttır.
10x10 cm, prototip üretiminin en yaygın ölçüsüdür. Tek bir kartta orta ölçekli bir devre işlenebilir; gerekirse kesilerek iki üç küçük karta bölünür.
1,6 mm kalınlık endüstri standardıdır — konnektörler, kart yuvaları ve montaj ayakları bu kalınlığa göre üretilir. FR4 cam elyaf epoksi gövde, ucuz FR2 kartlara göre daha sağlam, ısıya ve neme daha dayanıklıdır; delerken çatlamaz.
Öne Çıkan Avantajlar
10x10 cm Levha
Tek kartta işlenebilecek alan.
FR4 Cam Elyaf
FR2'ye göre sağlam, ısıya ve neme dayanıklı, delerken çatlamaz.
1.6mm Endüstri Standardı
Konnektör ve kart yuvaları bu kalınlığa göre üretilir.
Tek Yüz Bakır
Tek katlı devreler için yeterli; işlemesi kolay.
Kendi PCB'nizi Üretin
Toner transfer ya da fotoresist ile ev/atölye üretimi.
En Yaygın Prototip Ölçüsü
Orta ölçekli bir devre için ölçülü; kesilerek bölünebilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Bakır kaplı devre plaketi |
| Ölçü | 10x10 cm |
| Malzeme | FR4 — cam elyaf epoksi |
| Kalınlık | 1,6 mm |
| Bakır | Tek yüz |
| Üretici | OZD-Arduino |
| Üretici Kodu | BAKIR PLAKET 10X10 1L |
| Aşındırma Kimyasalı | Dahil değildir |
| Paket İçeriği | 1 adet plaket |
Kullanım Alanları
- Kendi baskı devrenizi üretme
- Toner transfer yöntemi
- Fotoresist ile PCB üretimi
- Prototip devre kartları
- Anten ve RF devre tasarımı
- Eğitim ve laboratuvar çalışmaları
- Küçük seri üretim
- Onarımda kart yenileme
- Öğrenci projeleri
- Maker projeleri
Bakır plaket işlenmemiş bir levhadır: üzerine devre deseni aktarılıp asitle aşındırılması gerekir. Bakır yüzey parmak izinden etkilenir — oksitlenen yüzeyde toner ya da fotoresist tutmaz; işlemeden önce ince zımpara ve aseton ile temizleyin ve yüzeye çıplak elle dokunmayın. Aşındırma kimyasalları (demir-3-klorür, persülfat) ciltte ve gözde yakıcıdır; eldiven ve gözlük kullanın, havalandırın. Atık kimyasal lavaboya dökülmemelidir. Kesim sırasında çıkan cam elyaf tozu solunmamalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Ölçüsü ve kalınlığı ne?
10x10 cm, 1,6 mm kalınlık, tek yüz bakır.
FR4 ile FR2 farkı ne?
FR4 cam elyaf epoksidir; FR2 kâğıt fenoliktir. FR4 daha sağlam, delerken çatlamaz, ısıya ve neme dayanıklıdır.
Nasıl kullanılır?
Devre deseni aktarılır (toner transfer / fotoresist), sonra asitle aşındırılır.
Kimyasal dahil mi?
Hayır. Aşındırma kimyasalı ayrıca gerekir; eldiven ve gözlükle çalışın.
