10x10 cm Delikli Plaket (Pertinaks)
10x10 cm Delikli Plaket (Pertinaks) Hakkında Detaylı İnceleme

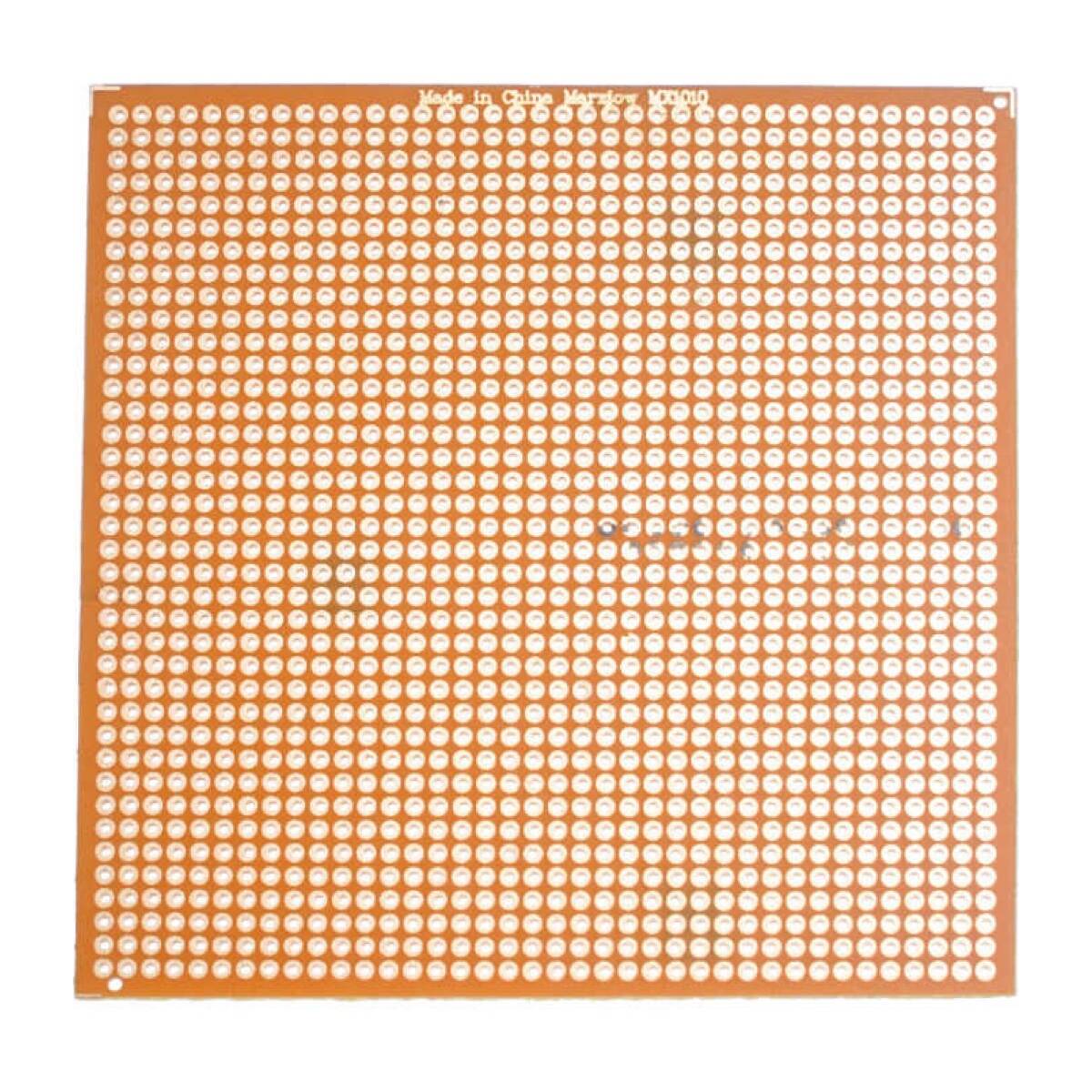

10 x 10 cm ölçüsünde delikli plakettir (pertinaks). Üzerinde 2.54 mm aralıklı delikler bulunur ve devre lehimlenerek kurulur.
Delikli plaketin bakır plaketten farkı çalışma biçimidir. Bakır plakette devre asitle aşındırılarak üretilir — tasarım, aktarma ve kimyasal işlem gerekir. Delikli plakette ise eleman bacakları deliklerden geçirilir ve devre şemasına göre arkadan lehimle birbirine bağlanır. Kimyasal işlem, tasarım programı ve bekleme yoktur.
Bu yüzden delikli plaket, breadboard ile üretim arasındaki adımdır. Devre tahtasında çalışan bir prototipi kalıcı hâle getirmenin en hızlı yolu budur; tek seferlik ve az sayıda üretilecek devrelerde PCB çizdirmeye gerek kalmaz.
10 x 10 cm geniş bir çalışma alanıdır; çok elemanlı devreler tek parça üzerine sığar ya da kesilerek küçük parçalara bölünebilir.
Öne Çıkan Avantajlar
Asit ve Tasarım Gerektirmez
Eleman bacakları delikten geçirilir, arkadan lehimlenir. Kimyasal işlem yok.
Prototipten Kalıcıya
Breadboard'da çalışan devreyi hemen kalıcı hâle getirmenin en hızlı yolu.
10x10 cm Geniş Alan
Çok elemanlı devreler tek parçaya sığar; ya da kesilerek bölünür.
2.54mm Standart Delik Aralığı
DIP entegreler, header'lar ve yaygın elemanlarla uyumlu.
Tek Seferlik Üretime Uygun
Az sayıda kart için PCB çizdirmeye gerek kalmaz.
Kesilebilir
İhtiyaç kadarı kesilip kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Delikli Plaket (Pertinaks) |
| Ölçü | 10x10 cm |
| Delik Aralığı | 2.54 mm |
| Kullanım | Elemanlar lehimlenerek devre kurulur |
| Yöntem | Asit ve tasarım programı gerektirmez |
| Paket İçeriği | 1 adet plaket |
Kullanım Alanları
- Prototip devrelerin kalıcı hâle getirilmesi
- Tek seferlik devre üretimi
- Arduino ve mikrodenetleyici shield'ları
- Sensör ve sürücü kartları
- Eğitim ve atölye çalışmaları
- Onarım ve yenileme devreleri
- Deneme ve test kartları
- Ev ve hobi elektroniği
- Okul ve öğrenci projeleri
- Maker projeleri
Delikli plakette bağlantılar elle kurulur; devre karmaşıklaştıkça arka yüzdeki lehim köprüleri de karmaşıklaşır ve hata bulmak zorlaşır. Çok elemanlı tasarımlarda önce kâğıt üzerinde yerleşim planı yapmak zaman kazandırır. Uzun süre ısı verilen deliklerde bakır ada kalkabilir; lehimleme hızlı yapılmalıdır. Yüksek akım taşıyan hatlarda ince lehim köprüsü yeterli olmaz, kalın tel ile takviye edilmelidir. Plaket kesilirken kenarların zımparalanması önerilir.
Teknik Sıkça Sorulan Sorular (SSS)
Ölçüsü ne?
10 x 10 cm.
Delik aralığı kaç mm?
2.54 mm. DIP entegreler ve yaygın elemanlarla uyumludur.
Asit gerekiyor mu?
Hayır. Elemanlar deliklerden geçirilip arkadan lehimlenir.
Bakır plaketten farkı ne?
Bakır plakette devre asitle aşındırılarak üretilir. Delikli plakette elemanlar lehimlenerek bağlanır; kimyasal işlem gerekmez.
Kesilebilir mi?
Evet, ihtiyaç kadarı kesilip kullanılabilir.
