ZMCT103C AC Akım Sensör Modülü - 5A, Trafolu
ZMCT103C AC Akım Sensör Modülü - 5A, Trafolu Hakkında Detaylı İnceleme

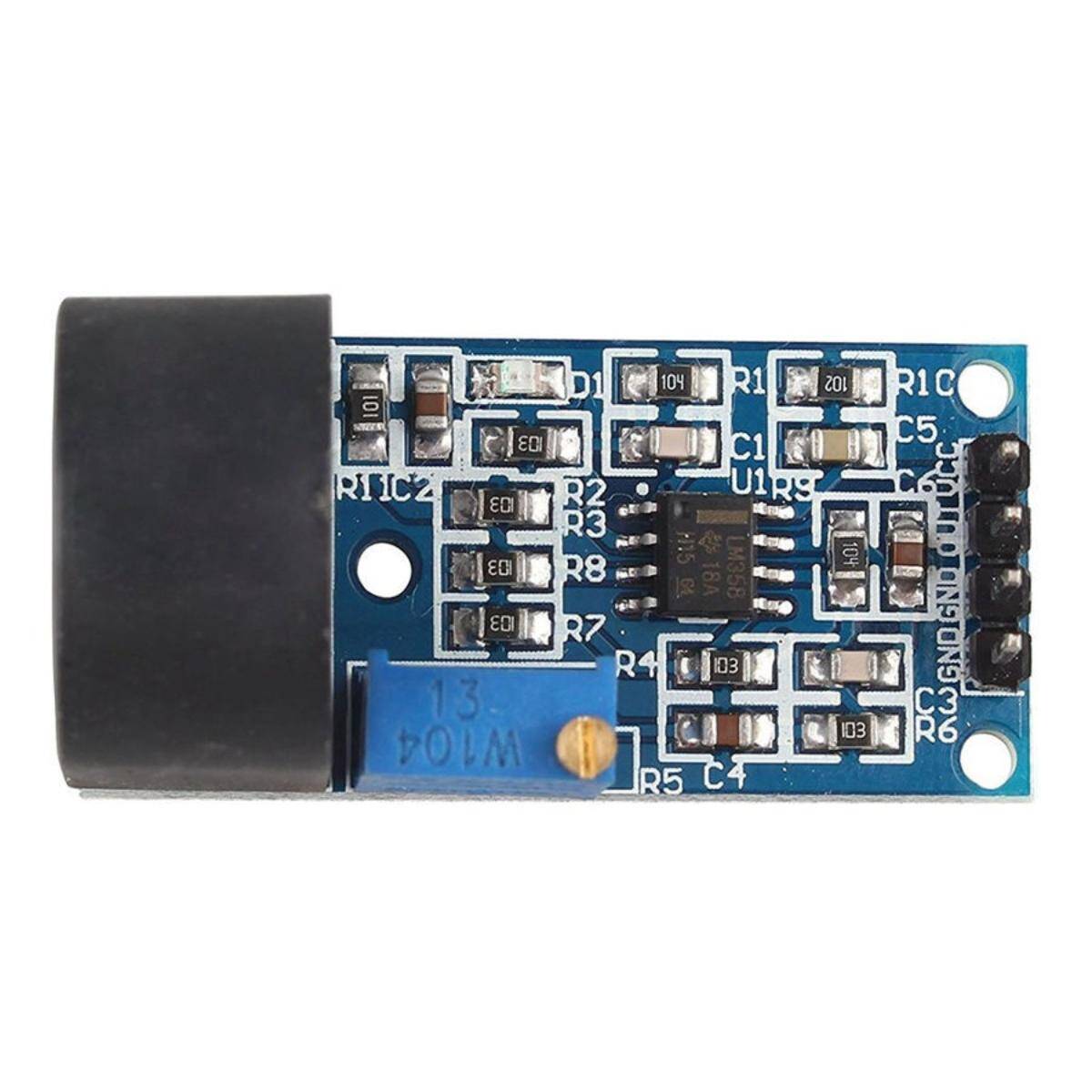

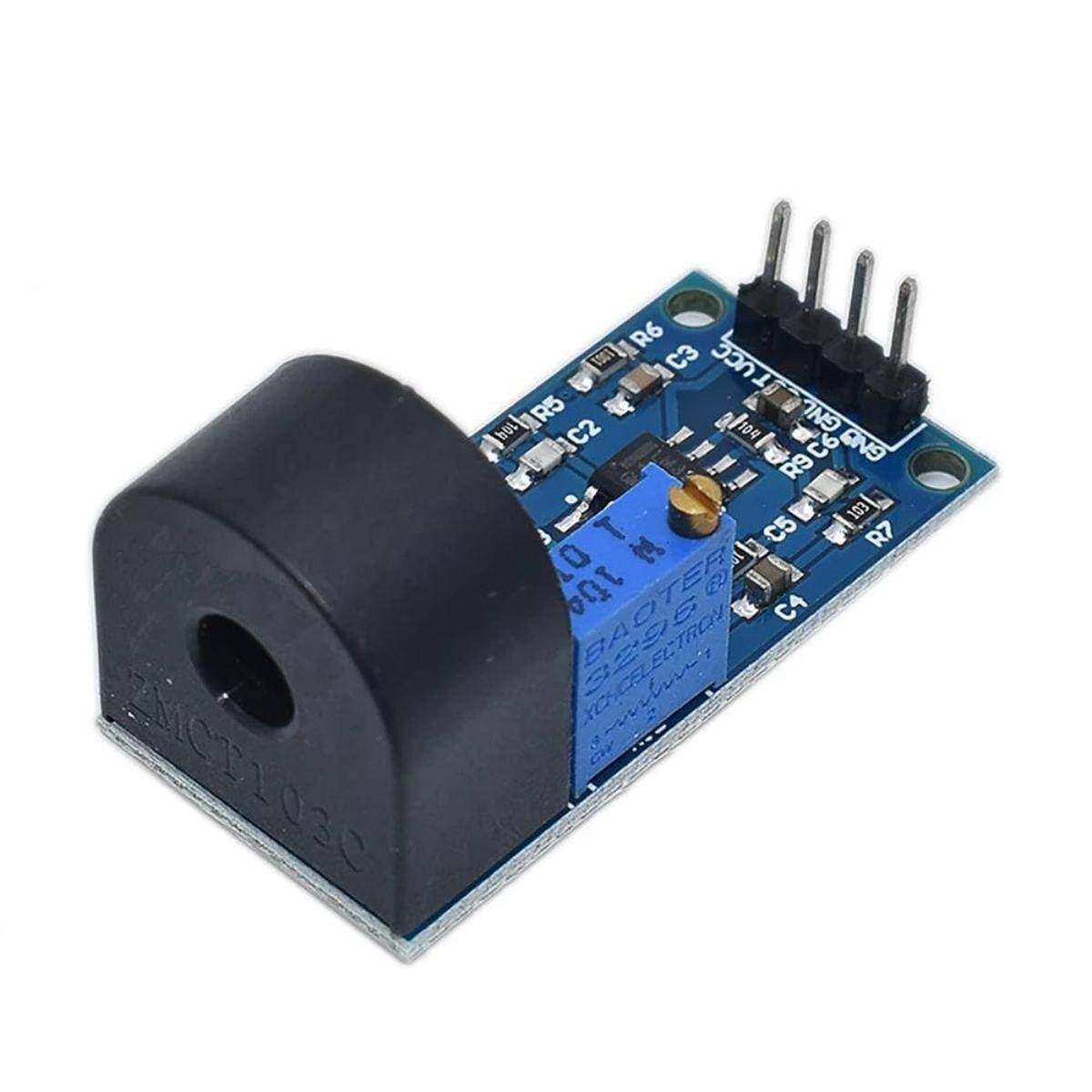

Bu modül, ZMCT103C hassas akım trafosunu yükselteç devresiyle birlikte hazır bir karta yerleştiren tek faz AC akım sensörüdür. 5 A'e kadar akımları ölçer.
Ölçülecek kablo trafonun ortasındaki delikten geçirilir; şebeke hattıyla elektriksel bağlantı kurulmadığı için ölçüm izoledir. Trafonun çıkışı kart üzerindeki op-amp devresiyle yükseltilip analog gerilim olarak verilir.

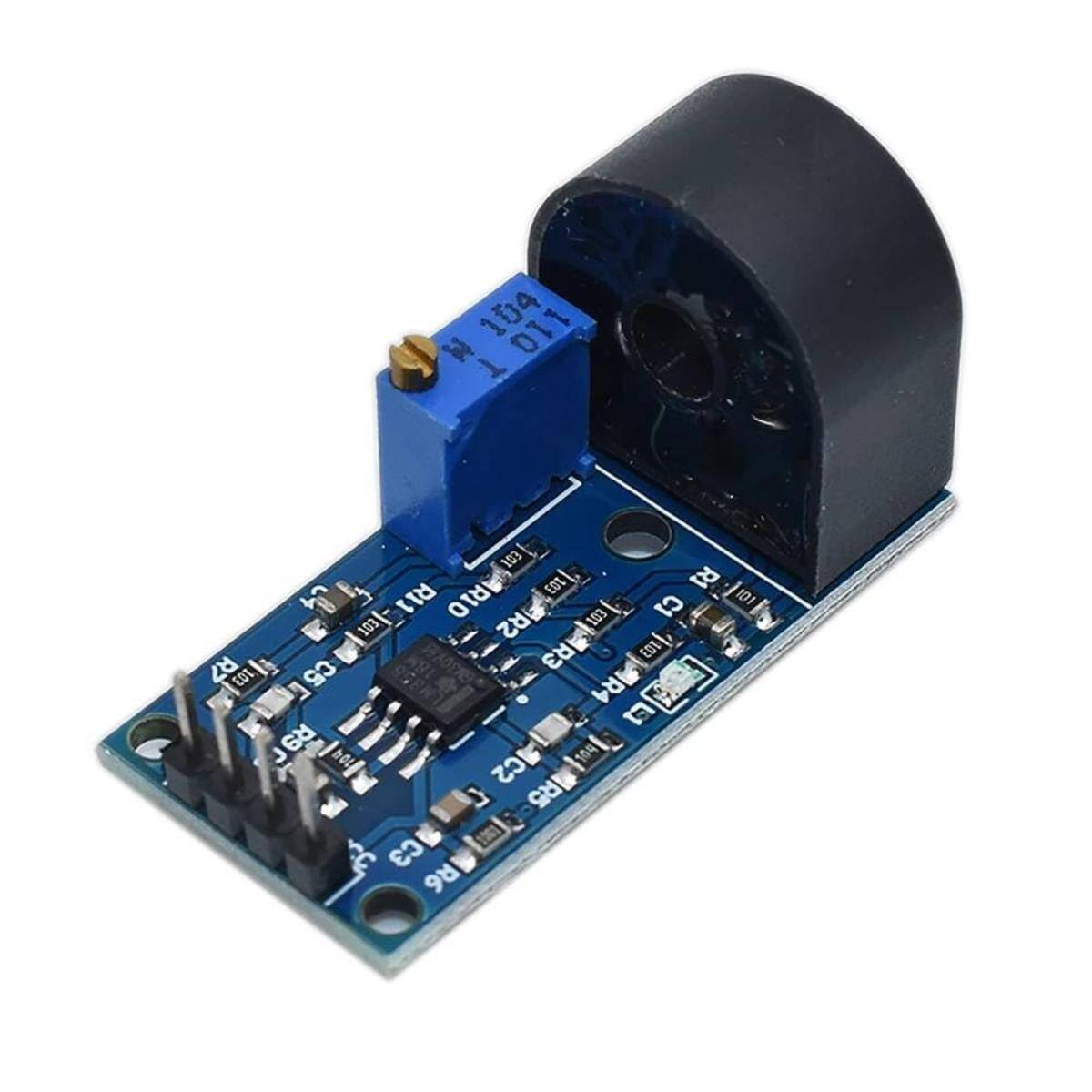

Kazanç, kart üzerindeki mavi trimpot ile ayarlanır. Analog çıkış Arduino, ESP32 gibi kartların ADC girişiyle okunur.
Öne Çıkan Avantajlar
İzole ölçüm
Kablo trafodan geçirilir, hatta temas yok.
Hazır yükselteç
Op-amp devresiyle güçlendirilmiş çıkış.
Ayarlanabilir kazanç
Trimpot ile hassasiyet ayarı.
Kolay bağlantı
Pinli, Arduino uyumlu modül.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Trafo | ZMCT103C |
| Ölçüm aralığı | 0 – 5 A AC |
| Dönüşüm oranı | 1000:1 (5 A : 5 mA) |
| Yalıtım | 4500 V |
| Çıkış | Analog gerilim |
| Ayar | Trimpot (kazanç) |
| Besleme | 5 V (3,3 V ile de çalışır) |

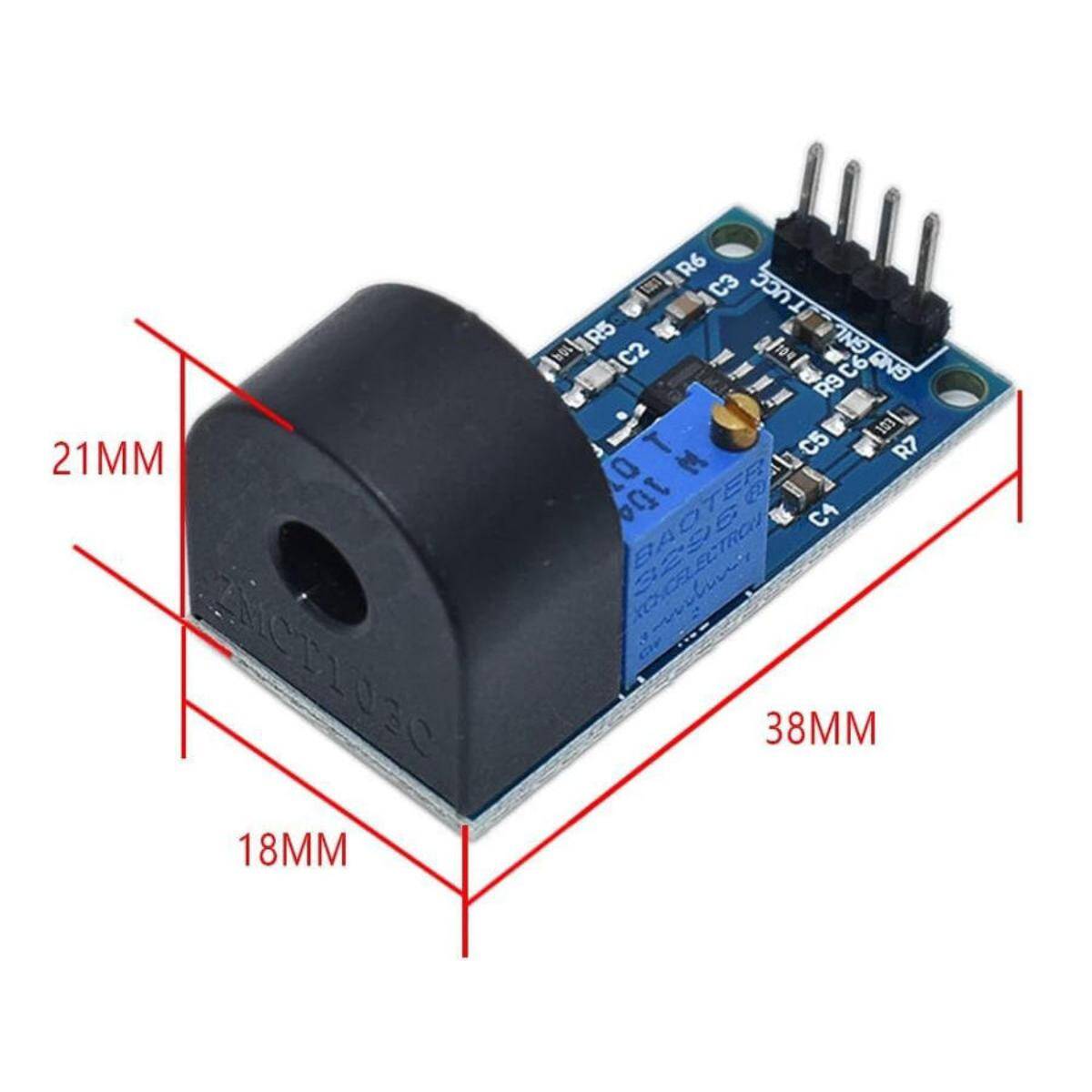

| Ölçüler | Yaklaşık 38 x 18 x 21 mm |
Kullanım Alanları
- Enerji tüketimi izleme
- Akıllı priz projeleri
- Cihaz çalışıyor mu tespiti
- Aşırı akım uyarısı
- Ev otomasyonu
- Motor akımı takibi
- Pompa çalışma kontrolü
- Elektrik sayacı projeleri
- Eğitim laboratuvarları
- IoT enerji takibi
Modül 5 A'e kadar ölçüm içindir; daha yüksek akımlarda klemp tipi sensör kullanın. Şebeke kablosuyla çalışırken bağlantıları enerji kesikken yapın; yalnızca tek damar trafodan geçirilmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
DC akım ölçer mi?
Hayır, akım trafosu yalnızca AC akımı ölçer.
Kablo nasıl bağlanır?
Faz veya nötr damarlarından yalnızca biri trafonun deliğinden geçirilir.
Arduino ile nasıl okunur?
Analog çıkış ADC pinine bağlanır; RMS hesabı yazılımla yapılır.
Kaç ampere kadar ölçer?
5 A'e kadar ölçer.
Kalibrasyon gerekir mi?
Evet, bilinen bir yük ile trimpot ve yazılım katsayısı ayarlanmalıdır.
