ACS724 50A Hall Etkili Akım Sensörü Modülü
ACS724 50A Hall Etkili Akım Sensörü Modülü Hakkında Detaylı İnceleme
ACS724, Allegro'nun Hall etkili akım sensörü ailesinin yeni nesil üyesidir. Eski ACS712'ye göre belirgin biçimde daha düşük gürültü ve daha geniş bant genişliği sunar; hızlı değişen akımları takip etmesi gereken uygulamalarda fark yaratır.
Sensör ölçülen hat ile çıkış devresi arasında galvanik yalıtım sağlar. Akım, çip içindeki bakır yoldan geçer ve oluşan manyetik alan okunur; devreye ek şönt direnci girmediği için kayıp ve ısınma oluşmaz.

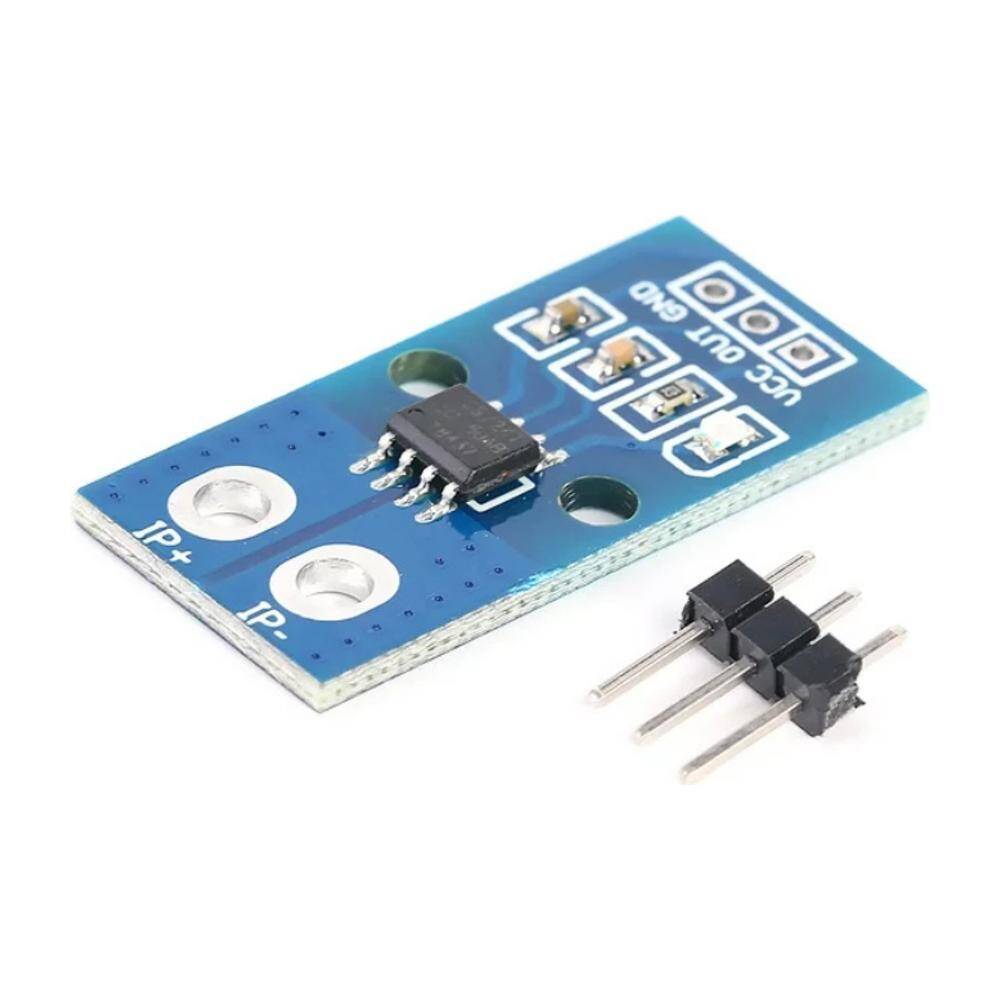

Çıkış, akımla doğru orantılı analog gerilimdir ve doğrudan mikrodenetleyicinin ADC girişine bağlanır. Kart üzerinde güç hattı için geniş pedler, sinyal için ayrı pin header bulunur.
Öne Çıkan Avantajlar
Düşük gürültü
ACS712'ye göre daha temiz çıkış verir, küçük akım değişimleri daha net okunur.
Geniş bant genişliği
Hızlı akım değişimlerini takip edebilir; PWM sürülen yüklerde avantaj sağlar.
Galvanik yalıtım
Güç hattı ile kontrol devresi elektriksel olarak ayrıdır.
Şönt direnci yok
Hat üzerinde ek gerilim düşümü ve ısı kaybı oluşturmaz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sensör | ACS724 |
| Ölçüm aralığı | 50 A |
| Ölçüm tipi | Hall etkisi, temassız |
| Yalıtım | Ölçüm hattı ile çıkış arasında galvanik |
| Çıkış | Analog gerilim (akımla orantılı) |
| Bağlantı | Güç için geniş pedler, sinyal için pin header |
| Bant genişliği ve hassasiyet | Üründe belirtildiği gibidir |
Kullanım Alanları
- Motor sürücü akım izleme
- Batarya şarj-deşarj takibi
- Güneş enerjisi sistemleri
- Aşırı akım koruma devreleri
- Enerji izleme ve ölçüm
- Robot güç bloğu takibi
- Elektrikli araç uygulamaları
- Laboratuvar güç kaynağı
- PWM sürülen yüklerde akım ölçümü
- Eğitim ve prototip projeleri
Sensör akım hattına seri bağlanır; hat sensörün üzerinden geçmelidir. Yüksek akımda bağlantı pedlerinin yeterli kesitte lehimlenmesi gerekir, aksi hâlde pedler ısınır.
Teknik Sıkça Sorulan Sorular (SSS)
ACS712'den farkı ne?
ACS724 daha düşük gürültülü ve daha geniş bant genişliklidir; aynı akımda daha temiz ve daha hızlı okuma verir.
AC akım ölçer mi?
Evet, çift yönlü ölçer. AC için RMS hesabı yazılımda yapılmalıdır.
Arduino'ya doğrudan bağlanır mı?
Evet, analog çıkış ADC girişine bağlanır.
Sıfır akımda çıkış ne olur?
Besleme geriliminin yarısına yakın bir referans değerde durur; akım yönü bu referansın iki yanında okunur.
Hattı kesmem gerekir mi?
Evet, sensör akım hattına seri bağlanır; hat sensörün bakır yolundan geçmelidir.
