SCT-013-000 Klemp Tipi AC Akım Sensörü - 0-100A, Kesmeden Ölçüm
SCT-013-000 Klemp Tipi AC Akım Sensörü Hakkında Detaylı İnceleme

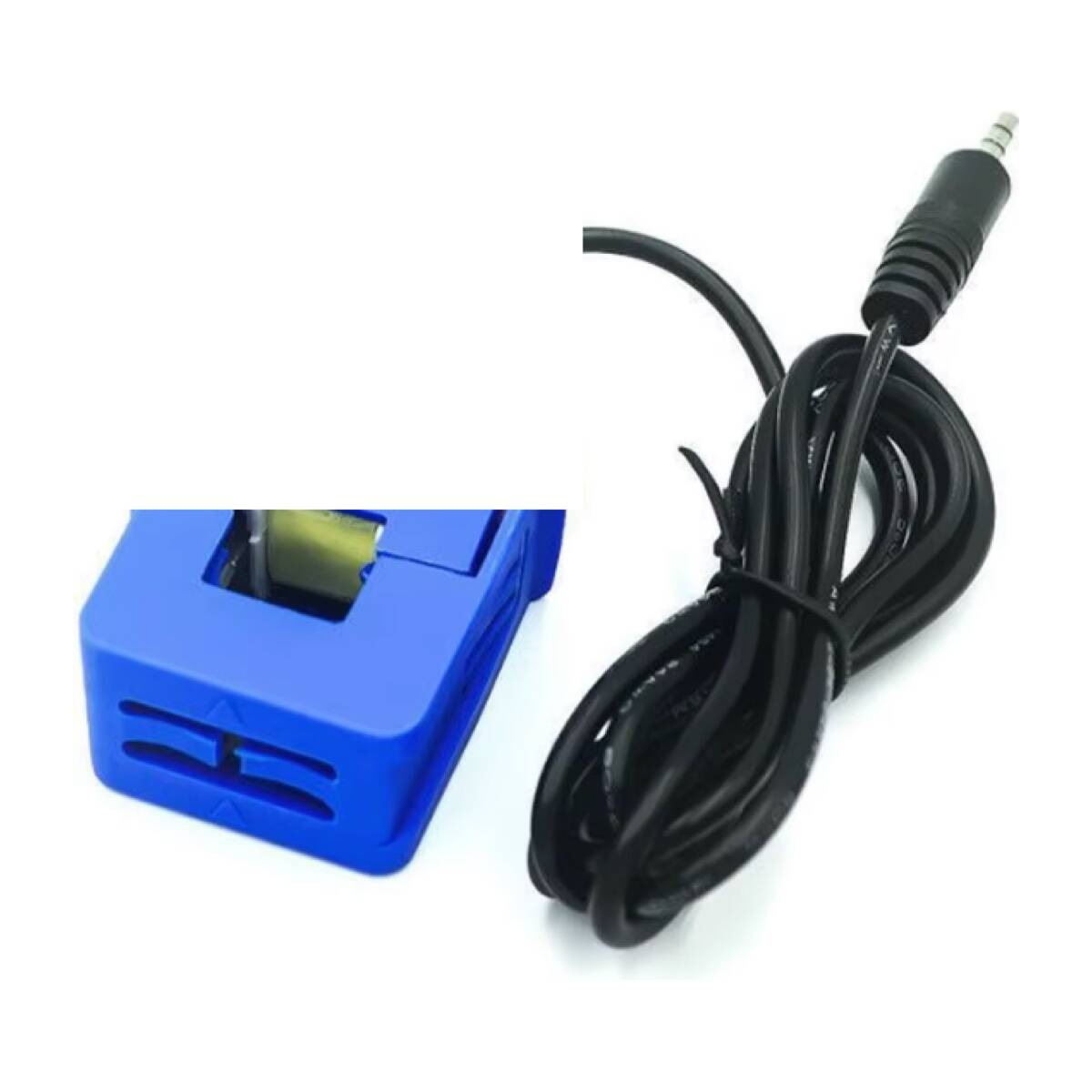

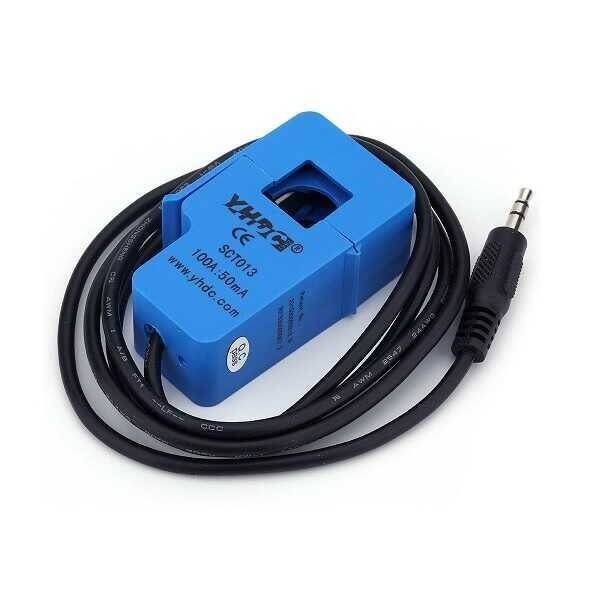

SCT-013-000, 0-100 A arası alternatif akımı ölçen klemp (pense) tipi akım trafosudur. Ucunda 3,5 mm jak bulunur.
Bu sensörün diğer akım sensörlerinden temel farkı şudur: devreyi kesmez. ACS712 gibi modüllerde akımın sensörün içinden geçmesi gerekir — yani kabloyu kesip araya modülü bağlarsınız. SCT-013 ise kelepçe gibi açılır, kablonun üzerine geçirilir ve kapatılır. Tesisata hiç dokunmadan ölçüm yaparsınız.
Çalışma prensibi akım trafosudur: içinden akım geçen bir kablonun etrafında oluşan manyetik alan, kelepçenin içindeki sargıda küçük bir akım indükler. Bu akım ölçülür ve geçen gerçek akım hesaplanır. Sargı ile ölçülen hat arasında fiziksel bağlantı yoktur — bu, 220 V'luk bir hattı düşük gerilimli bir mikrodenetleyiciyle ölçmeyi güvenli hâle getirir.
En yaygın kullanım enerji izlemedir: evin ana hattına ya da tek bir cihazın kablosuna takılıp anlık tüketim izlenir. Akıllı sayaç, güneş enerjisi izleme ve yük takip projelerinin temel parçasıdır.
000 son eki, sensörün gerilim değil akım çıkışı verdiğini gösterir. Arduino gibi kartlara bağlarken araya yük direnci (burden resistor) ve DC ofset devresi gerekir; hazır arayüz kartları da kullanılabilir.
Öne Çıkan Avantajlar
Kabloyu Kesmeden Ölçer
Kelepçe gibi geçirilir; tesisata müdahale gerekmez.
0-100A Geniş Aralık
Ev tesisatından atölye hattına kadar.
Elektriksel Yalıtım
Ölçülen hatla fiziksel bağlantı yok; düşük gerilimli kartla güvenli ölçüm.
3.5mm Jak
Standart jak; hazır arayüz kartlarına doğrudan takılır.
Enerji İzleme İçin
Akıllı sayaç ve tüketim takip projelerinin temel sensörü.
Kolay Montaj
Panoda kabloyu sökmeden takılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Klemp tipi AC akım sensörü (akım trafosu) |
| Model | SCT-013-000 |
| Ölçüm Aralığı | 0 - 100 A AC |
| Çıkış | Akım çıkışı — yük direnci gerekir |
| Bağlantı | 3,5 mm jak |
| Ölçüm Tipi | Temassız — kelepçe |
| Arayüz Kartı | Dahil değildir |
| Paket İçeriği | 1 adet sensör |
Kullanım Alanları
- Enerji tüketimi izleme
- Akıllı sayaç projeleri
- Güneş enerjisi üretim takibi
- Cihaz bazlı yük ölçümü
- Pano ve tesisat izleme
- Aşırı yük uyarı sistemleri
- Arduino ve ESP32 projeleri
- Endüstriyel makine takibi
- Enerji verimliliği çalışmaları
- Maker projeleri
Sensör yalnızca alternatif akım (AC) ölçer; doğru akımda çalışmaz. Tek bir iletkenin üzerine takılmalıdır — faz ve nötrü birlikte kelepçeye alırsanız manyetik alanlar birbirini götürür ve ölçüm sıfır çıkar. 000 tipi akım çıkışlıdır: uçları kısa devre edilmeden açık bırakılmamalıdır, yüksek akımda uçlarda tehlikeli gerilim oluşabilir; devreye yük direnci bağlayın. Şebeke gerilimiyle çalışılan panolarda montaj enerji kesikken yapılmalıdır. Kelepçe kapağı tam kapanmazsa ölçüm hatalı olur.
Teknik Sıkça Sorulan Sorular (SSS)
Kabloyu kesmem gerekir mi?
Hayır. Kelepçe gibi açılıp kablonun üzerine geçirilir, tesisata dokunulmaz.
Kaç amper ölçer?
0-100 A arası alternatif akım.
Doğru akım (DC) ölçer mi?
Hayır, yalnızca AC.
Arduino'ya doğrudan bağlanır mı?
Doğrudan bağlanmaz. Araya yük direnci ve DC ofset devresi ya da hazır arayüz kartı gerekir.
Faz ve nötrü birlikte alabilir miyim?
Hayır. İkisini birlikte alırsanız ölçüm sıfır çıkar; tek iletken takılmalıdır.
