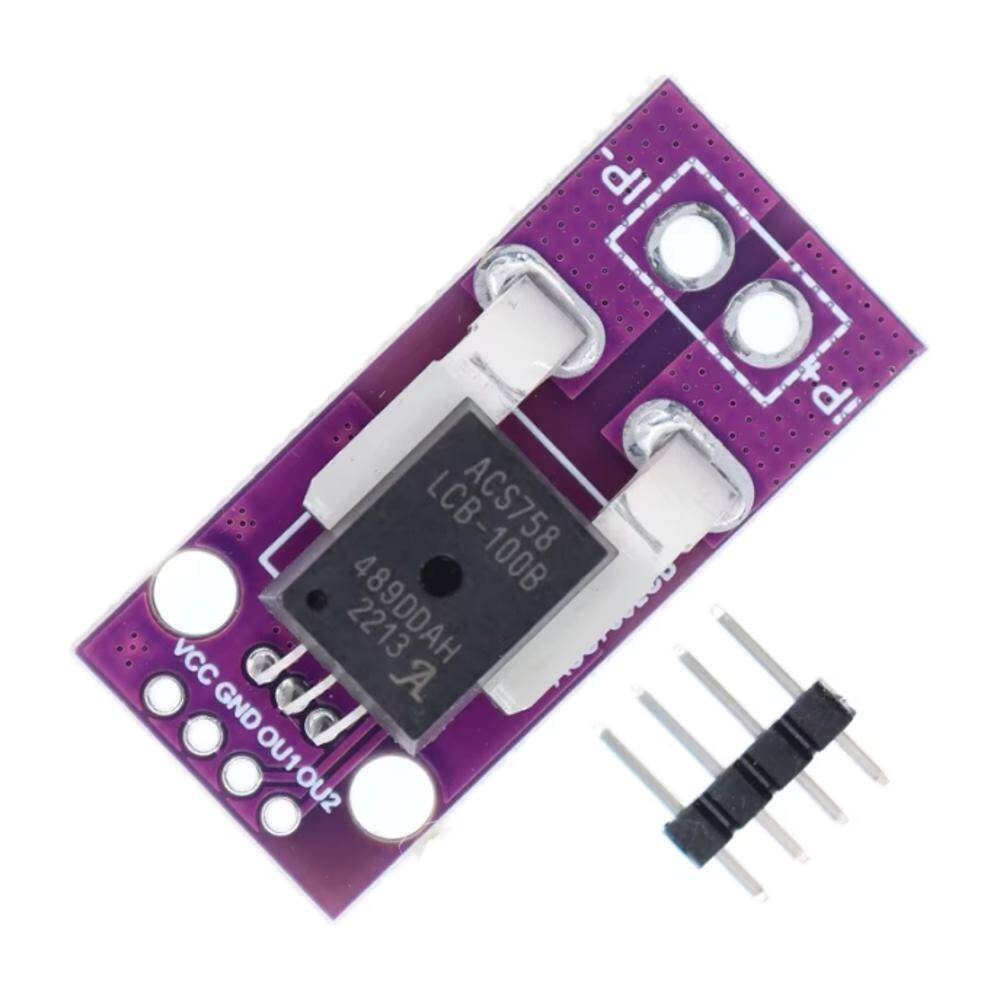

ACS758LCB 100A Hall Etkili Akım Sensörü Modülü
ACS758LCB 100A Hall Etkili Akım Sensörü Modülü Hakkında Detaylı İnceleme
ACS758LCB, Hall etkisi prensibiyle çalışan yüksek akımlı bir akım sensörüdür. Ölçülen hat ile çıkış devresi arasında galvanik yalıtım vardır; yani ölçüm yapılan yüksek akımlı hat ile mikrodenetleyici elektriksel olarak ayrılmıştır.
Sensör, akım taşıyan iletkenin ürettiği manyetik alanı okur. Hat üzerinde şönt direnç olmadığı için devreye ek bir gerilim düşümü getirmez; bu, yüksek akımlı sistemlerde şönt tabanlı ölçüme göre önemli bir avantajdır.
Çıkış analog gerilimdir ve akımla orantılı olarak değişir. Doğrudan Arduino, ESP32 veya STM32'nin ADC girişine bağlanır. Akım sıfırken çıkış, besleme geriliminin yarısına yakın bir referans değerde durur.
Öne Çıkan Avantajlar
100 A ölçüm kapasitesi
Yüksek akımlı batarya, invertör ve motor hatlarında kullanılabilir.
Galvanik yalıtım
Ölçülen güç hattı ile kontrol devresi elektriksel olarak ayrıdır.
Şönt direnci yok
Hat üzerinde ek gerilim düşümü yaratmaz, kayıp oluşturmaz.
Analog çıkış
Doğrudan mikrodenetleyicinin ADC girişine bağlanır, ek arayüz gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sensör | ACS758LCB |
| Ölçüm aralığı | 100 A |
| Ölçüm tipi | Hall etkisi, temassız |
| Yalıtım | Ölçüm hattı ile çıkış arasında galvanik |
| Çıkış | Analog gerilim (akımla orantılı) |
| Bağlantı | Güç hattı için vidalı delik, sinyal için pin header |
| Hassasiyet ve besleme gerilimi | Üründe belirtildiği gibidir |
Kullanım Alanları
- Batarya paketi akım izleme
- Güneş enerjisi sistemleri
- İnvertör ve UPS akım ölçümü
- Elektrikli araç akım takibi
- Yüksek akımlı motor sürücüleri
- Enerji izleme sistemleri
- Aşırı akım koruma devreleri
- Şarj istasyonu izleme
- Endüstriyel pano ölçümü
- Test ve laboratuvar düzenekleri
⚠ Katalogdaki ACS758LCB-050B aynı ailenin 50 A sürümüdür. Ölçeklendirme katsayıları farklıdır; yazılımda doğru modele göre hesap yapılmalıdır. Yüksek akım bağlantılarında vida torku ve kablo kesiti üretici verisine uygun olmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
50 A sürümünden farkı ne?
Ölçüm aralığı iki katıdır. Buna karşılık mV/A hassasiyeti daha düşüktür; düşük akımlarda 50 A sürümü daha hassas okur.
AC akım ölçer mi?
ACS758 ailesi hem DC hem AC akım okuyabilir, ancak çıkış anlık değerdir; AC için RMS hesabı yazılımda yapılmalıdır.
Arduino'ya doğrudan bağlanır mı?
Evet, analog çıkış ADC girişine bağlanır. Besleme gerilimi ve ADC referansı uyumlu olmalıdır.
Hattı kesmem gerekiyor mu?
Evet, akım sensörün üzerindeki iletken yoldan geçmelidir; sensör hatta seri bağlanır.
Sıfır akımda çıkış neden sıfır değil?
Çift yönlü ölçüm için çıkış, besleme geriliminin yarısına yakın bir referansta durur; pozitif ve negatif akım bu referansın iki yanında okunur.
