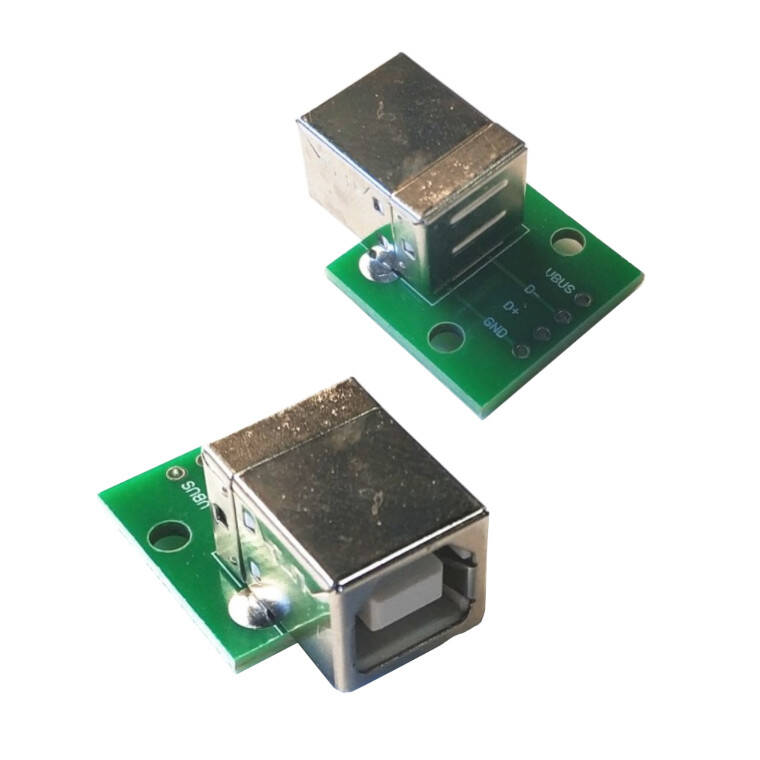

USB-B Dişi DIP Adaptör Kartı - Kare Tip USB Soket, Breadboard Uyumlu
USB-B Dişi DIP Adaptör Kartı Hakkında Detaylı İnceleme
USB-B (kare tip) dişi soketi, 2,54 mm adımlı pinlere taşıyan adaptör kartıdır.
USB soketleri yüzey montaj ya da özel ayak izleriyle üretilir; breadboard'a takılmaz, delikli plakete de doğrudan oturmaz. Bu kart soketi standart 2,54 mm adıma çevirir — prototip kurarken USB bağlantısını lehim ve kablo uğraşı olmadan devrenize alırsınız.
USB-B kare tip, yazıcıların, eski tarayıcıların ve endüstriyel cihazların soketidir. Mikro ve Type-C'ye göre çok daha büyük ve sağlamdır; defalarca takıp çıkarmaya, kablo çekilmesine ve atölye ortamına dayanır. Arduino Uno'nun üzerindeki soket de budur.
Kart üzerinde soketin dört ucu (VBUS, D-, D+, GND) pinlere ayrılmıştır. Yalnızca güç almak için kullanılabileceği gibi, USB-seri dönüştürücüyle birlikte veri hattı olarak da bağlanır.
Soket karta lehimli gelir; ek montaj gerekmez.
Öne Çıkan Avantajlar
USB-B'yi Breadboard'a Taşır
2,54 mm adımlı pinler; lehim ve kablo uğraşı yok.
Sağlam Kare Soket
Yazıcı ve endüstriyel cihaz standardı; defalarca takıp çıkarmaya dayanır.
Dört Uç Ayrı Pinde
VBUS, D-, D+ ve GND ayrı ayrı erişilebilir.
Güç ya da Veri
Yalnız besleme için ya da USB-seri ile veri hattı olarak.
Lehimli Gelir
Soket karta monte; ek işlem gerekmez.
Prototipleme Dostu
Delikli plakette ve breadboard'da doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | USB soket adaptör kartı |
| Soket | USB-B dişi — kare tip |
| Pin Adımı | 2,54 mm |
| Uçlar | VBUS / D- / D+ / GND |
| Montaj | Soket karta lehimli gelir |
| Üretici | OZD-Arduino |
| Üretici Kodu | USB FEMALE DIP ADAPTER |
| USB Kablosu | Dahil değildir |
| Paket İçeriği | 1 adet adaptör kartı |
Kullanım Alanları
- Breadboard'a USB bağlantısı
- Prototip devrelerde besleme girişi
- USB-seri dönüştürücü devreleri
- Cihaz onarımında soket yenileme
- Delikli plaket projeleri
- Endüstriyel kontrol kartları
- Eğitim ve laboratuvar çalışmaları
- Test düzenekleri
- Öğrenci projeleri
- Maker projeleri
Kart yalnızca soketi pinlere taşır; üzerinde koruma devresi yoktur. USB besleme hattından gelen 5 V doğrudan pine çıkar — kısa devre ya da ters bağlantı bilgisayarın USB portuna zarar verebilir, akım sınırlı bir hub ya da ayrı besleme kullanmak güvenlidir. Veri hatlarında (D+/D-) uzun ve korumasız kablo kullanılırsa yüksek hızda haberleşme bozulur. USB kablosu dahil değildir.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi USB tipi?
USB-B dişi, kare tip. Yazıcılarda ve Arduino Uno'da kullanılan sokettir.
Breadboard'a takılır mı?
Evet, pinler 2,54 mm adımlıdır.
Koruma devresi var mı?
Hayır. Soketi pinlere taşır, üzerinde sigorta ya da koruma yoktur.
Kablo dahil mi?
Hayır.
