XH-M229 ATX Güç Kaynağı Dağıtım Modülü - 24 Pin, 3.3V/5V/12V Çıkışlı
XH-M229 ATX Güç Kaynağı Dağıtım Modülü - 24 Pin, 3.3V/5V/12V Çıkışlı Hakkında Detaylı İnceleme

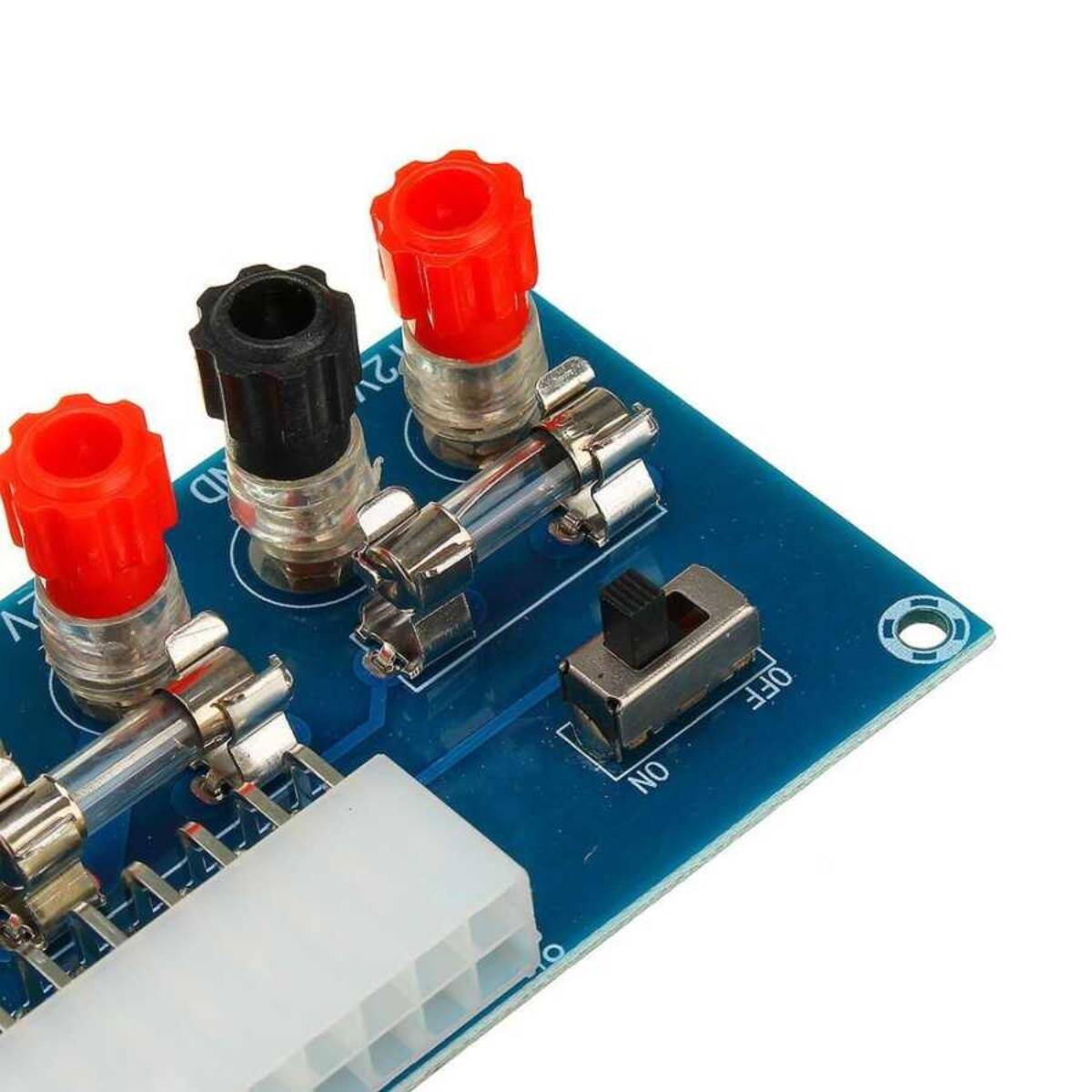

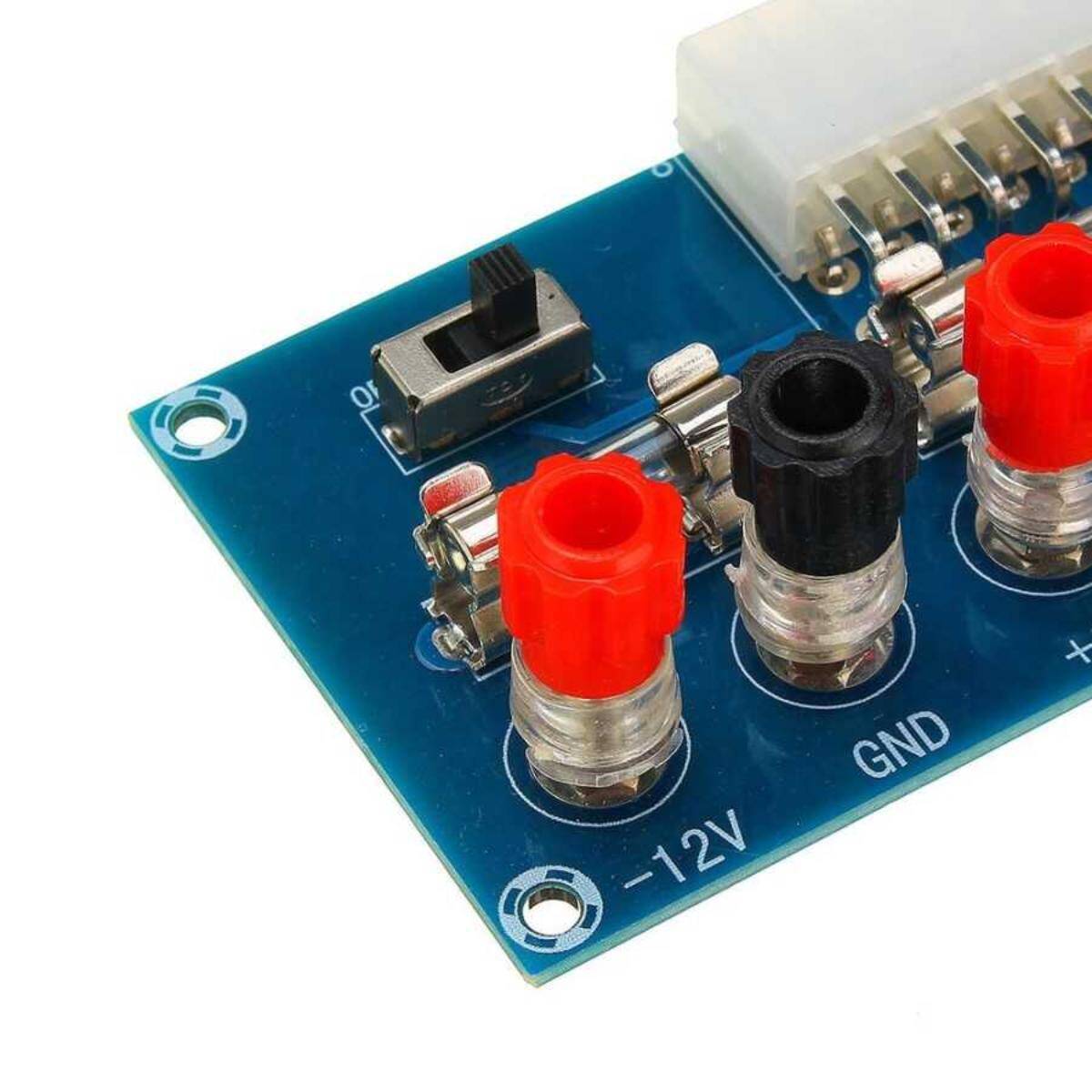

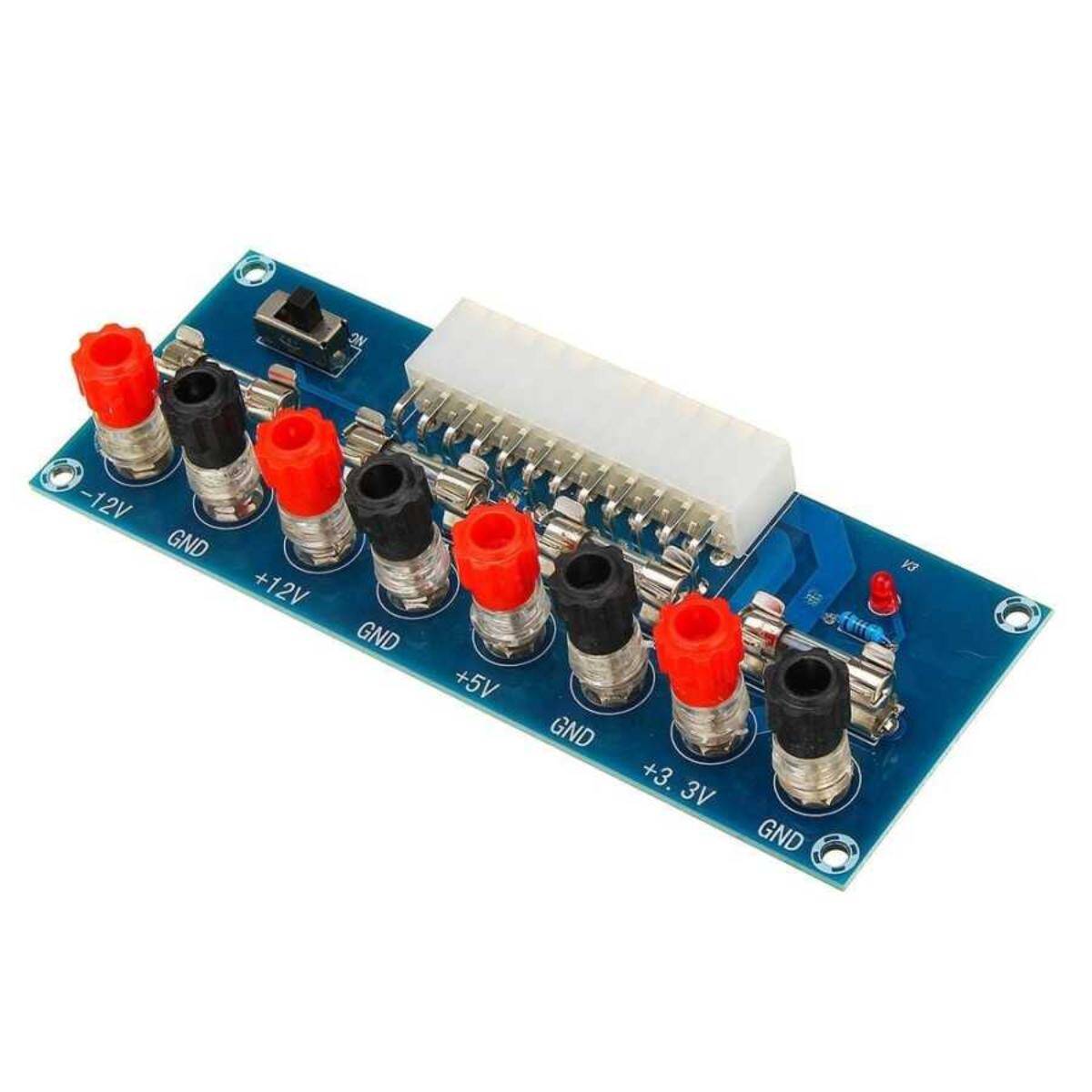

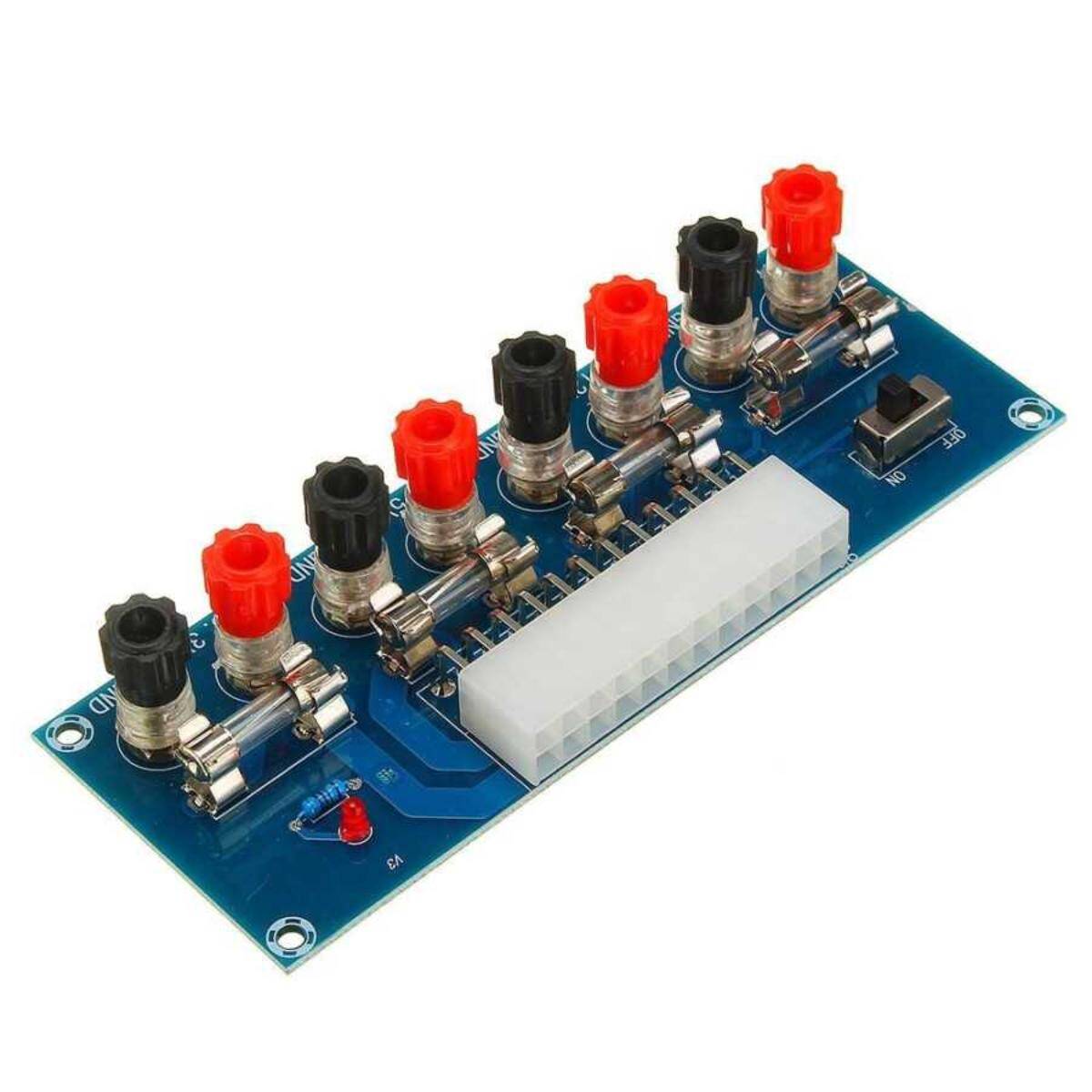

XH-M229, masaüstü bilgisayarların ATX güç kaynağını (PSU) laboratuvar güç kaynağına dönüştüren bir dağıtım kartıdır. Güç kaynağının 20 veya 24 pinli ana kablosu karta takılır.
Kart üzerindeki banana tipi vidalı terminallerden +3,3 V, +5 V, +12 V ve -12 V gerilimleri ayrı ayrı alınır. Açma/kapama anahtarı güç kaynağını anakart olmadan çalıştırır.
Eski bir bilgisayar güç kaynağıyla, yüksek akım verebilen ucuz bir sabit gerilim kaynağı elde edilir. Çıkış akımı kullanılan güç kaynağının etiket değerleriyle sınırlıdır.
Öne Çıkan Avantajlar
Dört gerilim
+3,3 V, +5 V, +12 V ve -12 V çıkış.
Anahtarlı
PSU anakart olmadan açılıp kapanır.
Banana terminal
Krokodil ve banana fişli kablolarla kolay bağlantı.
20/24 pin
Standart ATX kablolarıyla uyumlu.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | XH-M229 |
| Giriş | ATX 20 pin veya 24 pin (20+4) konnektör |
| Çıkışlar | +3,3 V, +5 V, +12 V, -12 V ve GND |
| Anahtar | Açma/kapama anahtarı |
| Gösterge | Durum LED'i |
| Bağlantı | Vidalı banana terminaller |
| Ölçüler | Yaklaşık 128 x 48 x 21 mm |
Kullanım Alanları
- Laboratuvar güç kaynağı
- Elektronik prototip besleme
- Arduino ve Raspberry Pi besleme
- LED şerit testleri
- Motor testleri
- 3D yazıcı parça testleri
- PSU test cihazı
- Atölye güç dağıtımı
- Eğitim laboratuvarları
- Hobi elektroniği
Güç kaynağı şebeke gerilimiyle çalışır; kasası açık PSU ile çalışmayın. Kart akım sınırlaması yapmaz; kısa devreye karşı koruma güç kaynağının kendi korumasına bağlıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Güç kaynağı dahil mi?
Hayır, yalnızca dağıtım kartıdır. ATX güç kaynağı ayrıca gerekir.
20 pinli PSU ile çalışır mı?
Evet, 20 pin ve 24 pin ATX konnektörlerle kullanılır.
Ne kadar akım verir?
Akım, kullanılan güç kaynağının her hat için verdiği değerle sınırlıdır.
Ayarlanabilir gerilim verir mi?
Hayır, PSU'nun sabit gerilimlerini dağıtır. Ayar için ek regülatör gerekir.
Anakart olmadan PSU açılır mı?
Evet, kart üzerindeki anahtar PSU'yu çalıştırır.
