SOP16 / SSOP16 → DIP16 SMD-DIP Dönüştürücü Adaptör Kartı
SOP16 / SSOP16 → DIP16 SMD-DIP Dönüştürücü Adaptör Kartı Hakkında Detaylı İnceleme

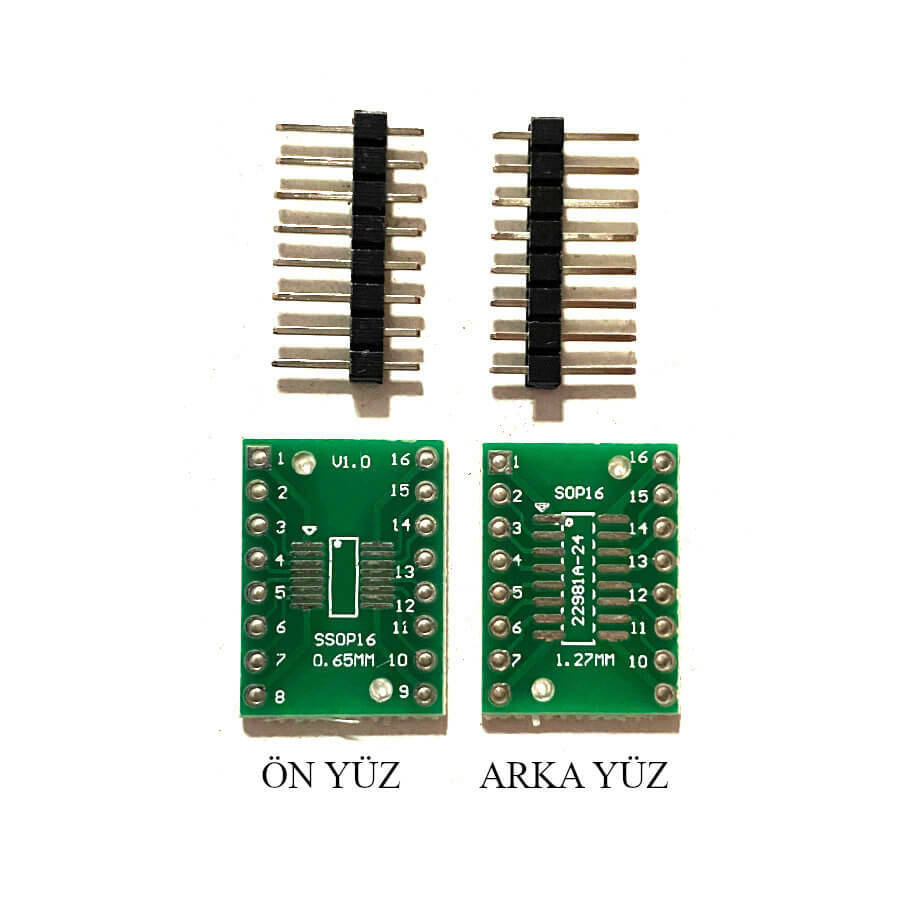

SOP16 (1,27 mm adım) ve SSOP16 (0,65 mm adım) yüzey montaj entegreleri, DIP16 ayak izine çeviren adaptör kartıdır. Kartın iki yüzü de kullanılabilir: bir yüzde SOP16, diğerinde SSOP16 ayak izi vardır.
SMD entegrelerin prototiplemedeki en büyük sorunu şudur: breadboard'a takılmazlar. Bacak aralığı 0,65-1,27 mm'dir, breadboard ise 2,54 mm adımlıdır. Bu kart aradaki farkı kapatır — entegreyi kartın üzerine lehimlersiniz, kart da DIP16 gibi davranır.
Bunun pratik değeri büyüktür: pek çok entegre artık yalnızca SMD kılıfta üretiliyor. Delikli versiyonu bulunmayan bir yongayı denemek, ölçmek ya da devreye almak için başka yol yok.
Kartın iki farklı adımı desteklemesi, elinizde hangi kılıf olursa olsun aynı adaptörle çalışabilmeniz demektir — ayrı ayrı adaptör stoklamaya gerek kalmaz.
Kartın kenarına pin header lehimlenerek breadboard'a ya da delikli plakete takılır. Header dahil değildir.
Öne Çıkan Avantajlar
İki Adım Tek Kartta
Bir yüzde SOP16 (1.27mm), diğerinde SSOP16 (0.65mm).
SMD'yi Breadboard'a Taşır
0.65-1.27mm bacakları 2.54mm adıma çevirir.
Sadece SMD Üretilen Yongalar
DIP karşılığı olmayan entegreleri denemenin tek yolu.
DIP16 Ayak İzi
Standart 16 pinli soketlere ve breadboard'a oturur.
Numaralı Pedler
Kart üzerinde pin numaraları basılı; bağlantı ararken şema gerekmez.
Tek Adaptör, İki Kılıf
Ayrı ayrı adaptör stoklamaya gerek kalmaz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | SMD-DIP dönüştürücü adaptör kartı |
| Desteklenen Kılıflar | SOP16 (1,27 mm) · SSOP16 (0,65 mm) |
| Çıkış | DIP16 — 2,54 mm adım |
| Kart | Çift taraflı, iki ayrı ayak izi |
| Üretici | OZD-Arduino |
| Üretici Kodu | SMD-DIP ADAPTER V1.0 |
| Pin Header | Dahil değildir |
| Paket İçeriği | 1 adet adaptör kartı |
Kullanım Alanları
- SMD entegre prototipleme
- DIP karşılığı olmayan yongaları deneme
- Breadboard üzerinde SMD kullanımı
- Entegre test ve ölçüm
- Onarımda entegre değişimi
- Eğitim ve laboratuvar çalışmaları
- AR-GE ve devre doğrulama
- Delikli plaket projeleri
- Öğrenci projeleri
- Maker projeleri
Entegrenin karta lehimlenmesi ince uçlu havya ya da sıcak hava istasyonu ister; özellikle 0,65 mm adımlı SSOP'ta bacaklar arasında köprü oluşması yaygındır — lehim emici tel ve flux bulundurun. Entegreyi 1. pin yönüne dikkat ederek yerleştirin; ters lehimlenen bir yongayı sökmek çoğu zaman kartı da bozar. Pin header dahil değildir, ayrıca lehimlenmelidir. Adaptör kartı bacak uzunluğu ve ek kapasite getirir; yüksek frekanslı ve hassas analog devrelerde bu davranışı değiştirebilir.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi kılıfları destekler?
SOP16 (1,27 mm adım) ve SSOP16 (0,65 mm adım). Kartın iki yüzünde iki ayrı ayak izi var.
Neye çevirir?
DIP16 — 2,54 mm adımlı, breadboard ve DIP soketlere uygun.
Header dahil mi?
Hayır. Pin header ayrıca lehimlenmelidir.
Lehimlemek zor mu?
0,65 mm adımda ince uçlu havya ya da sıcak hava gerekir; flux ve lehim emici tel işi kolaylaştırır.
