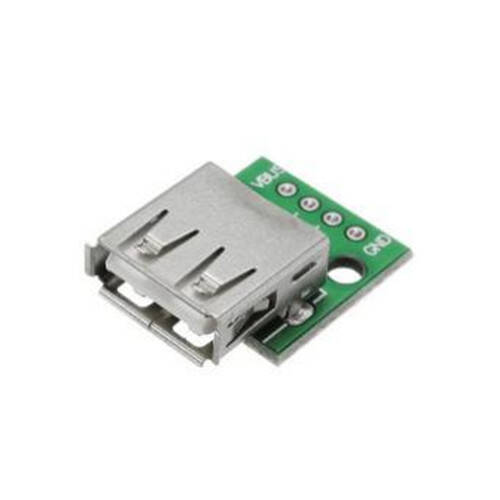

USB-A Dişi Breakout Kartı - THT 4 Pin, 25.9x22.9mm
USB-A Dişi Breakout Kartı Hakkında Detaylı İnceleme
USB-A dişi soketi 2,54 mm adımlı pinlere taşıyan breakout kartıdır. Kart ölçüsü 25,9 x 22,9 mm'dir.
USB-A dişi, bilgisayarların ve şarj adaptörlerinin üzerindeki tanıdık dikdörtgen sokettir. Bu kart sayesinde kendi cihazınıza USB çıkışı koyabilirsiniz: bir powerbank devresine, bir güç kaynağına ya da bir USB hub tasarımına.
Diğer bir yaygın kullanım USB belleği ya da klavyeyi okumaktır: USB host özellikli bir modülle (CH375B, MAX3421 gibi) birlikte kullanıldığında bu soket cihazın giriş noktası olur.
Soketin dört ucu (VBUS, D-, D+, GND) ayrı pinlere ayrılmıştır. Yalnızca 5 V ve GND kullanıp besleme çıkışı yapmak da mümkündür.
Kart delikli montaj (THT) tiptedir; soket karta lehimli gelir ve kart delikli plakete ya da breadboard'a takılır.
Öne Çıkan Avantajlar
USB Çıkışı Ekleyin
Kendi güç kaynağınıza ya da powerbank devrenize USB-A soketi.
Dört Uç Ayrı Pinde
VBUS, D-, D+ ve GND ayrı ayrı erişilebilir.
USB Host Uygulamaları
USB bellek ve klavye okuyan modüllerle birlikte kullanılır.
2.54mm Adım
Breadboard ve delikli plakete doğrudan oturur.
Kompakt 25.9x22.9mm
Küçük kutulara ve dar kartlara sığar.
Lehimli Gelir
Soket karta monte; ek işlem gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | USB soket breakout kartı |
| Soket | USB-A dişi |
| Pin Sayısı | 4 — VBUS / D- / D+ / GND |
| Pin Adımı | 2,54 mm |
| Kart Ölçüsü | 25,9 x 22,9 mm |
| Montaj Tipi | THT — delikli montaj |
| Üretici | OZD-Arduino |
| Üretici Kodu | USB TYPE A FEMALE BREAK |
| Paket İçeriği | 1 adet kart |
Kullanım Alanları
- Cihaza USB çıkışı ekleme
- Powerbank ve güç kaynağı devreleri
- USB host uygulamaları (bellek, klavye)
- Breadboard prototipleri
- USB hub tasarımı
- Şarj devresi çıkışı
- Onarımda soket yenileme
- Eğitim ve laboratuvar çalışmaları
- Test düzenekleri
- Maker projeleri
Kart yalnızca soketi pinlere taşır; üzerinde sigorta, akım sınırlama ya da ESD koruması yoktur. USB çıkışı olarak kullanacaksanız besleme tarafında akım sınırlaması bulundurun — kısa devre yapan bir cihaz kaynağınıza zarar verebilir. Veri hattı kullanılacaksa D+ ve D- yollarını kısa ve eşit uzunlukta tutun. USB standardı 5 V içindir; farklı gerilim vermeyin, takılan cihaz yanar.
Teknik Sıkça Sorulan Sorular (SSS)
Ne işe yarar?
USB-A dişi soketi 2,54 mm adımlı pinlere taşır; kendi cihazınıza USB soketi eklemenizi sağlar.
Kaç pin var?
4 — VBUS, D-, D+ ve GND.
Koruma devresi var mı?
Hayır. Sigorta, akım sınırlama ve ESD koruması yoktur.
Kaç volt verilir?
USB standardı 5 V'tur. Farklı gerilim takılan cihazı yakar.
