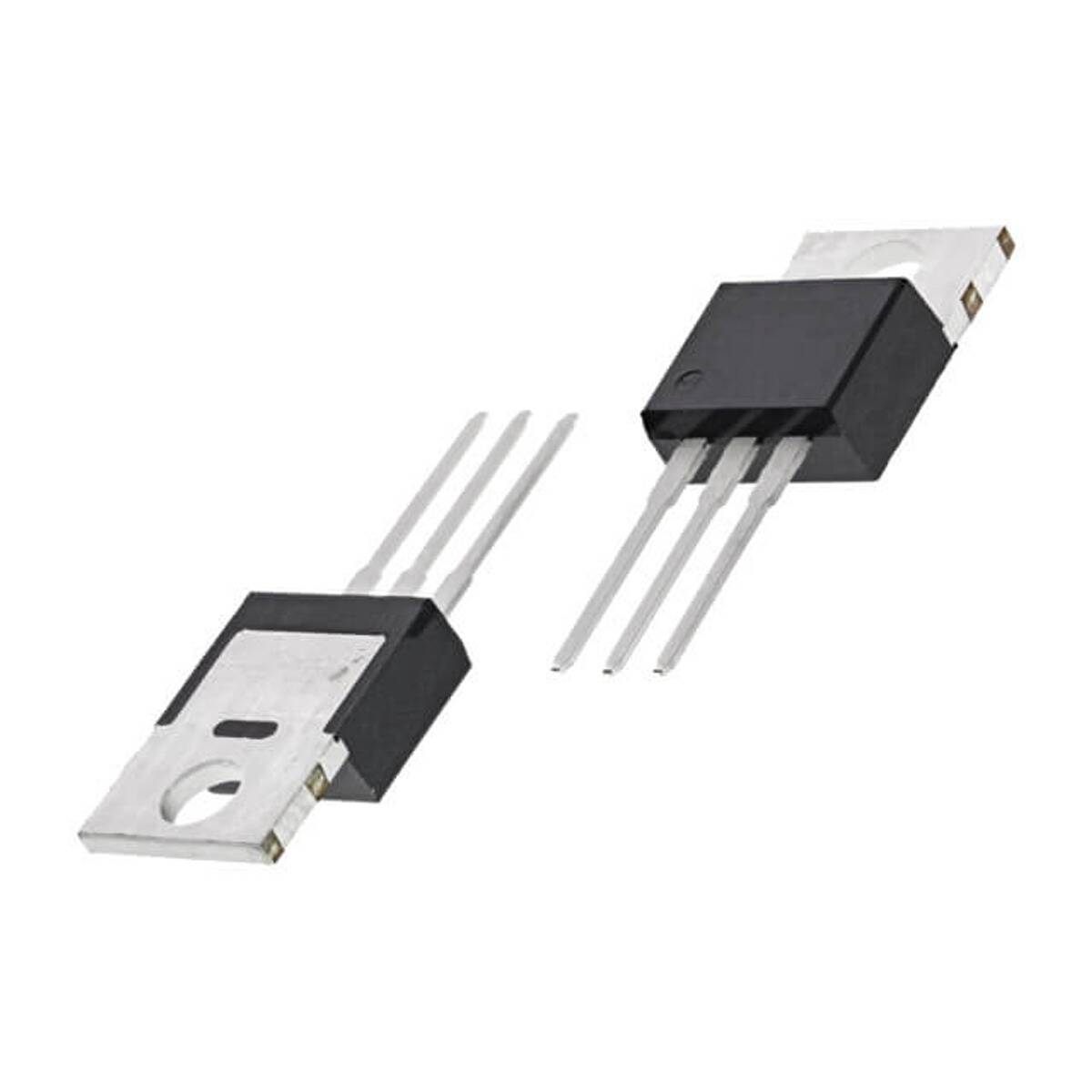

PJMP990N65 N-Kanal MOSFET - 4.7A 650V, TO-220
PJMP990N65 N-Kanal MOSFET - 4.7A 650V, TO-220 Hakkında Detaylı İnceleme
N-kanal güç MOSFET'idir. 4,7 A sürekli akım, 650 V drain-source gerilimi taşır. Kılıfı TO-220-3tır.
TO-220 kılıfta metal sırt drain ucuna bağlıdır; soğutucuya vidalanırken mika veya silikon yalıtım pulu kullanılmalıdır.
650 V sınıfı MOSFET'ler şebeke gerilimiyle çalışan anahtarlamalı güç kaynaklarında, LED sürücülerde ve PFC katlarında kullanılır.
Öne Çıkan Avantajlar
4,7 A / 650 V
Şebeke gerilimli anahtarlama için.
N-Kanal
Alçak taraf anahtarlama, yaygın kullanım.
TO-220-3
Soğutucuya vidalanır.
Düşük RDS(on)
İletimde az ısınır.
Hızlı Anahtarlama
Yüksek frekansa uygun.
Panjit Üretimi
Bilinen güç yarı iletken üreticisi.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | N-kanal güç MOSFET |
| Sürekli Akım (ID) | 4,7 A |
| Gerilim (VDS) | 650 V |
| Kılıf | TO-220-3 |
| Üretici | Panjit |
| Üretici Kodu | PJMP990N65EC_T0_00001 |
| Paket İçeriği | 1 adet |
Kullanım Alanları
- SMPS Anahtarlama
- LED Sürücü
- PFC Katı
- İnvertör
- Motor Sürücü
- Adaptör Tasarımı
- Onarım
- Yedek Parça
Teknik Sıkça Sorulan Sorular (SSS)
Soğutucu gerekli mi?
Sürekli yüksek akımda evet; TO-220 kılıfta yalıtım pulu kullanın.
Kapı gerilimi kaç volt olmalı?
Veri sayfasındaki VGS(th) değerine bakın. Lojik seviye değilse 10 V civarı kapı gerilimi gerekir; 5 V ile tam iletime geçmeyebilir.
N-kanal ile P-kanal farkı ne?
N-kanal genelde yükün altına (low-side), P-kanal yükün üstüne (high-side) konur. P-kanal sürücü devresi gerektirmez ama RDS(on) genelde daha yüksektir.
Kaç adet gönderiliyor?
Fiyat tek adet içindir.
