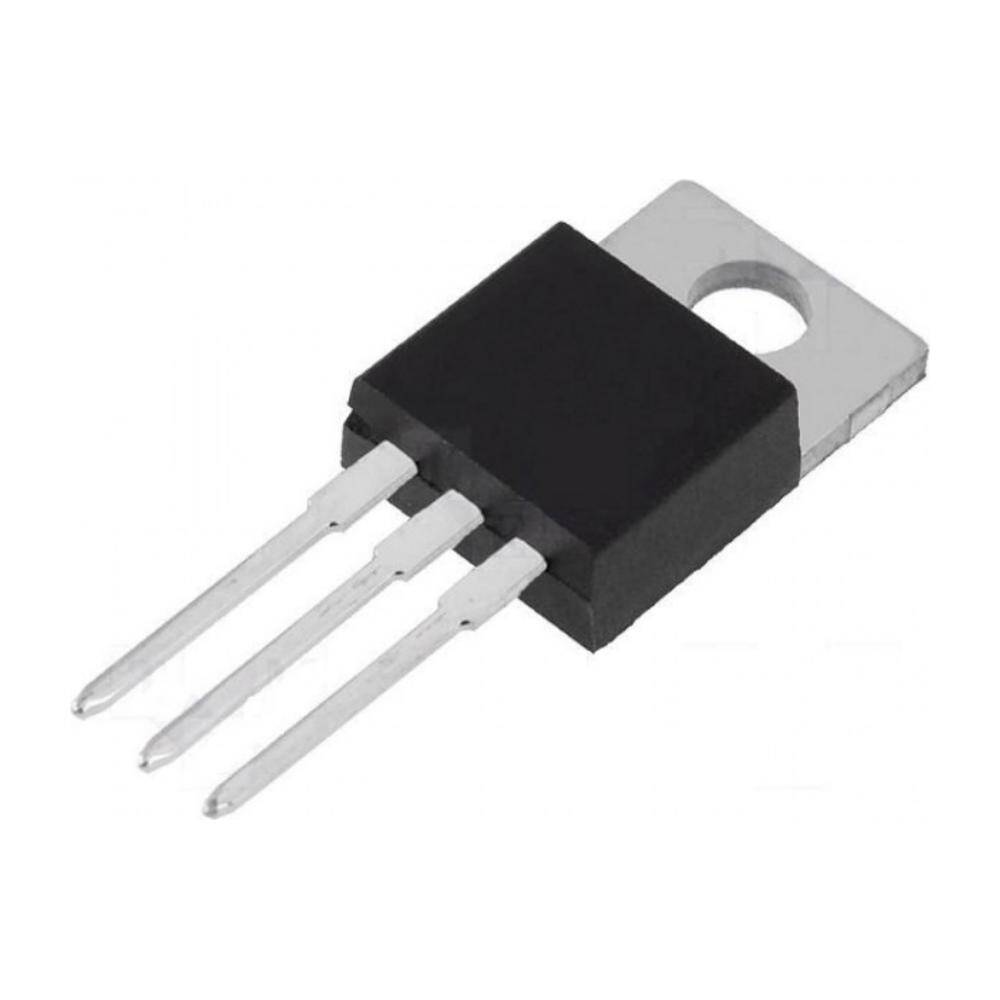

IRF540 N Kanal MOSFET - 100V 28A, TO-220
IRF540 N Kanal MOSFET Hakkında Detaylı İnceleme
IRF540, güç elektroniğinde en yaygın kullanılan N kanal MOSFET'lerden biridir. 100 V dayanım ve 28 A akım kapasitesiyle motor sürme, PWM anahtarlama ve yüksek akımlı yük kontrolü uygulamalarının çoğunu karşılar.
MOSFET, bipolar transistörlerin aksine gerilimle sürülür; kapı (gate) akımı neredeyse sıfırdır. Bu, mikrodenetleyici pininden sürmeyi kolaylaştırır — ancak IRF540 standart seviye bir MOSFET'tir ve tam iletime geçmesi için kapıya 10 V civarı gerilim gerekir.
TO-220 gövdesi soğutucuya kolayca vidalanır. Yüksek akımda çalışırken soğutucu kullanımı ve kapı direnci ile ters diyot gibi koruma elemanları önerilir.
Öne Çıkan Avantajlar
Yüksek akım kapasitesi
28 A'e kadar yük akımı anahtarlayabilir (IRF540N sürümünde 33 A).
100 V dayanım
12 V, 24 V ve 48 V sistemlerde geniş güvenlik payı bırakır.
Gerilimle sürülür
Kapı akımı neredeyse sıfır; sürücü devresi basittir.
TO-220 gövde
Soğutucuya kolay vidalanır, delikli plakete lehimlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | IRF540 |
| Tip | N kanal güç MOSFET |
| Drain-Source gerilimi | 100 V |
| Sürekli drain akımı | 28 A (IRF540) · 33 A (IRF540N sürümü) |
| Gövde | TO-220AB |
| Kapı sürüş gerilimi | Tam iletim için ~10 V (standart seviye) |
| RDS(on) ve güç kaybı | Veri sayfasına göre |
Kullanım Alanları
- DC motor hız kontrolü
- PWM LED sürme
- Şerit LED anahtarlama
- Isıtıcı ve peltier kontrolü
- Solenoid ve valf sürme
- Anahtarlamalı güç kaynakları
- Pil koruma devreleri
- Yüksek akımlı röle alternatifi
- İnvertör çıkış katı
- Elektronik proje ve prototipler
⚠ IRF540 logic level değildir; 5 V kapı gerilimiyle tam iletime geçmez ve ısınır. Arduino pininden doğrudan sürecekseniz IRLZ44N gibi logic level bir MOSFET ya da ayrı bir kapı sürücüsü kullanın. Endüktif yüklerde ters diyot şarttır.
Teknik Sıkça Sorulan Sorular (SSS)
IRF540 ile IRF540N farkı ne?
Aynı aileden iki sürümdür. Düz IRF540 100 V / 28 A, IRF540N ise 100 V / 33 A değerindedir ve iç direnci biraz daha düşüktür. Gövde üzerindeki baskıdan hangisi olduğu okunabilir.
Arduino ile doğrudan sürülür mü?
Önerilmez. IRF540 tam iletim için ~10 V kapı gerilimi ister; 5 V ile kısmi iletimde kalır ve aşırı ısınır.
Logic level alternatifi nedir?
IRLZ44N ve benzeri logic level MOSFET'ler 5 V kapı gerilimiyle tam iletime geçer.
Soğutucu gerekir mi?
Birkaç amperin üzerindeki sürekli akımlarda gerekir. Düşük akımda gövde yeterli olabilir.
Kapı direnci neden kullanılıyor?
Anahtarlama anındaki akım darbesini sınırlar ve salınımı bastırır; tipik olarak 10-100 ohm arası seçilir.
Motor sürerken diyot şart mı?
Evet. Endüktif yük kapandığında oluşan gerilim sıçraması MOSFET'i deler; ters paralel freewheeling diyot kullanılmalıdır.
