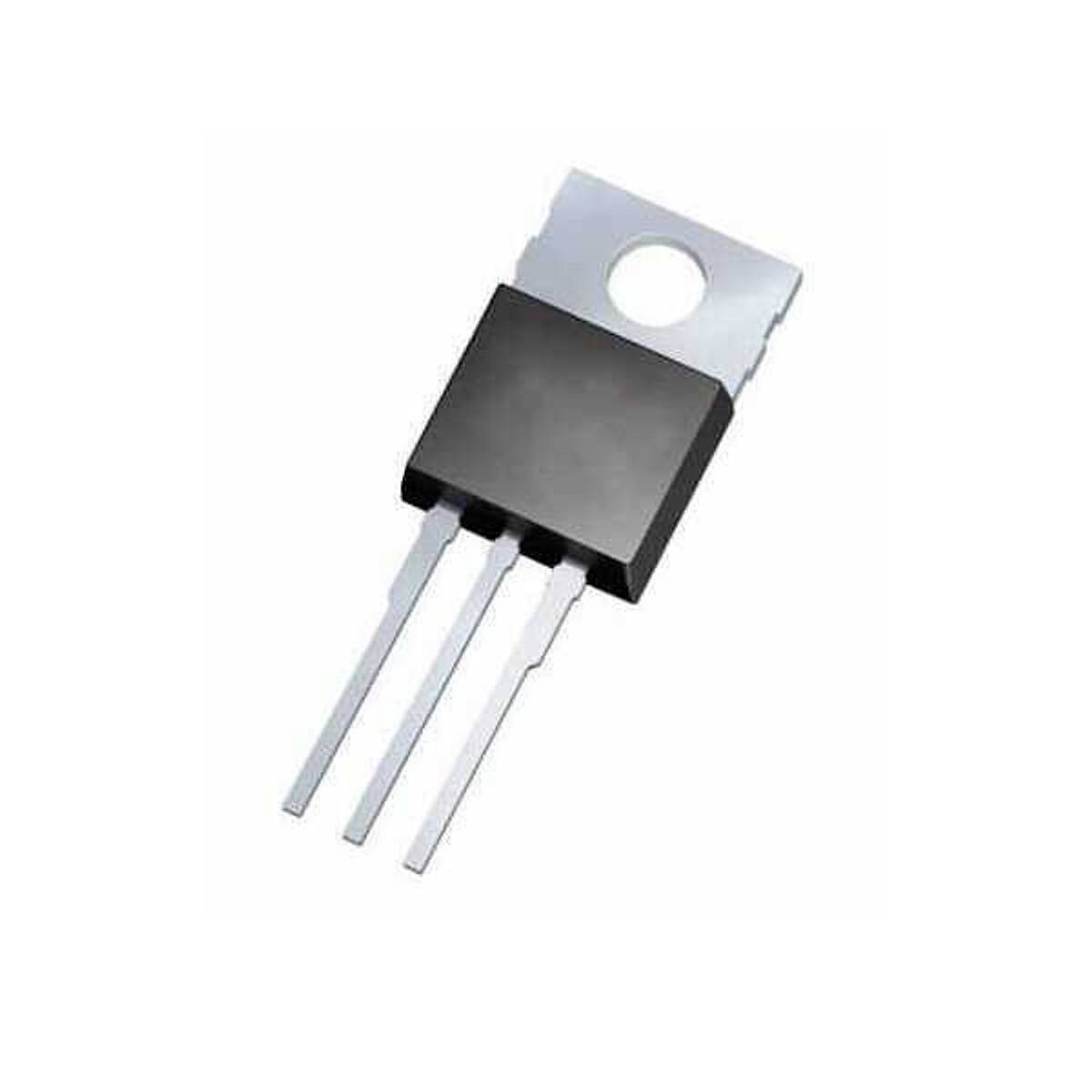

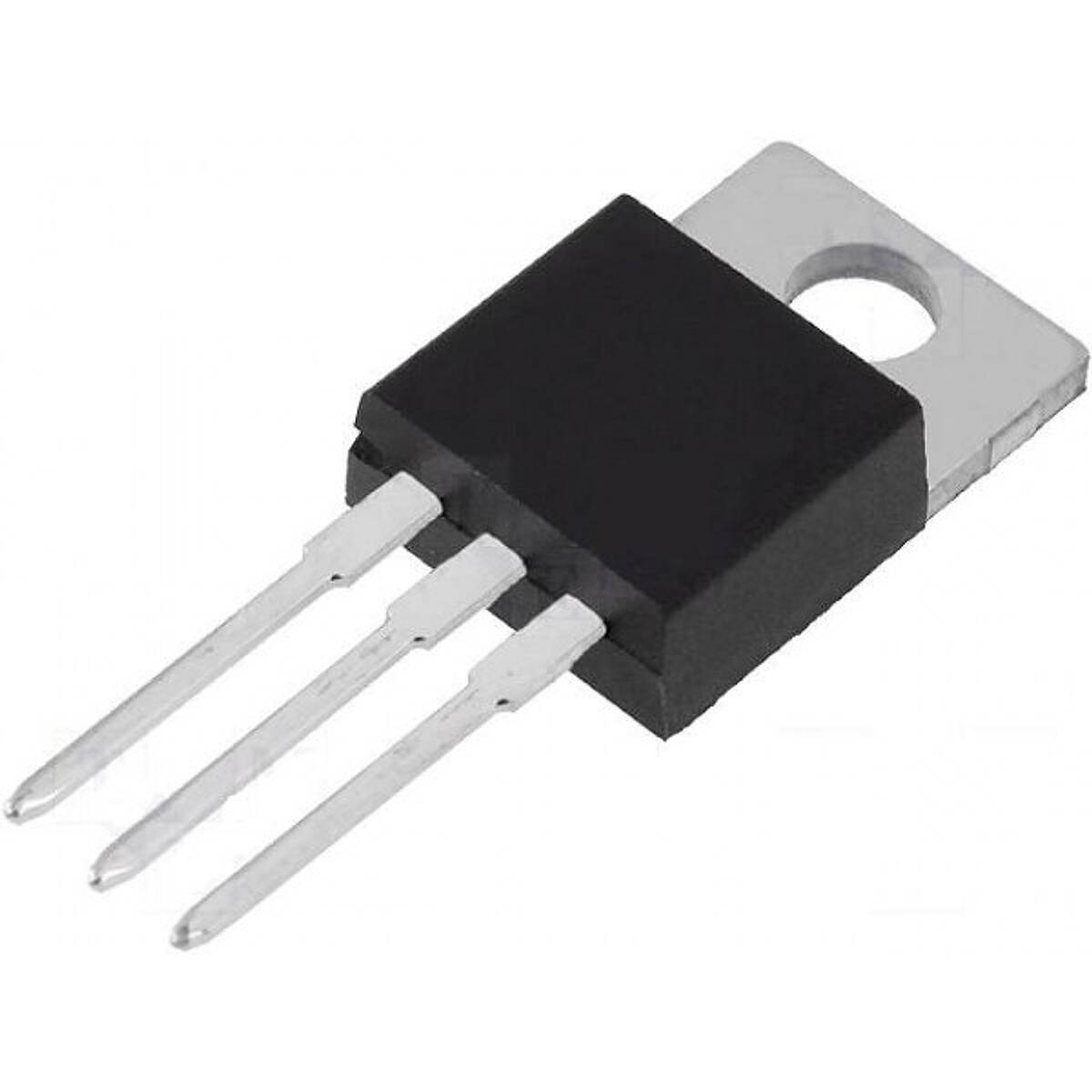

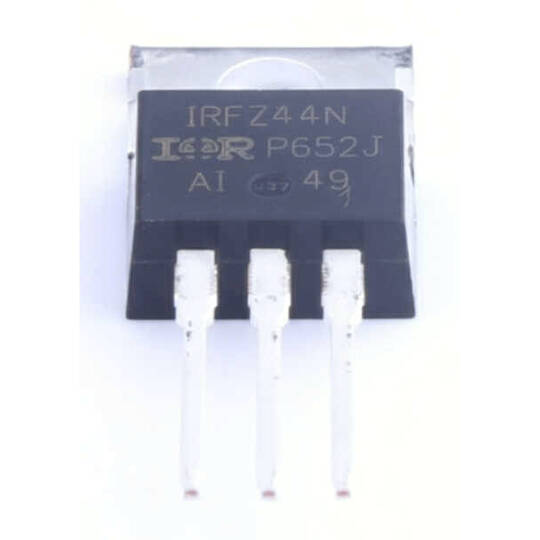

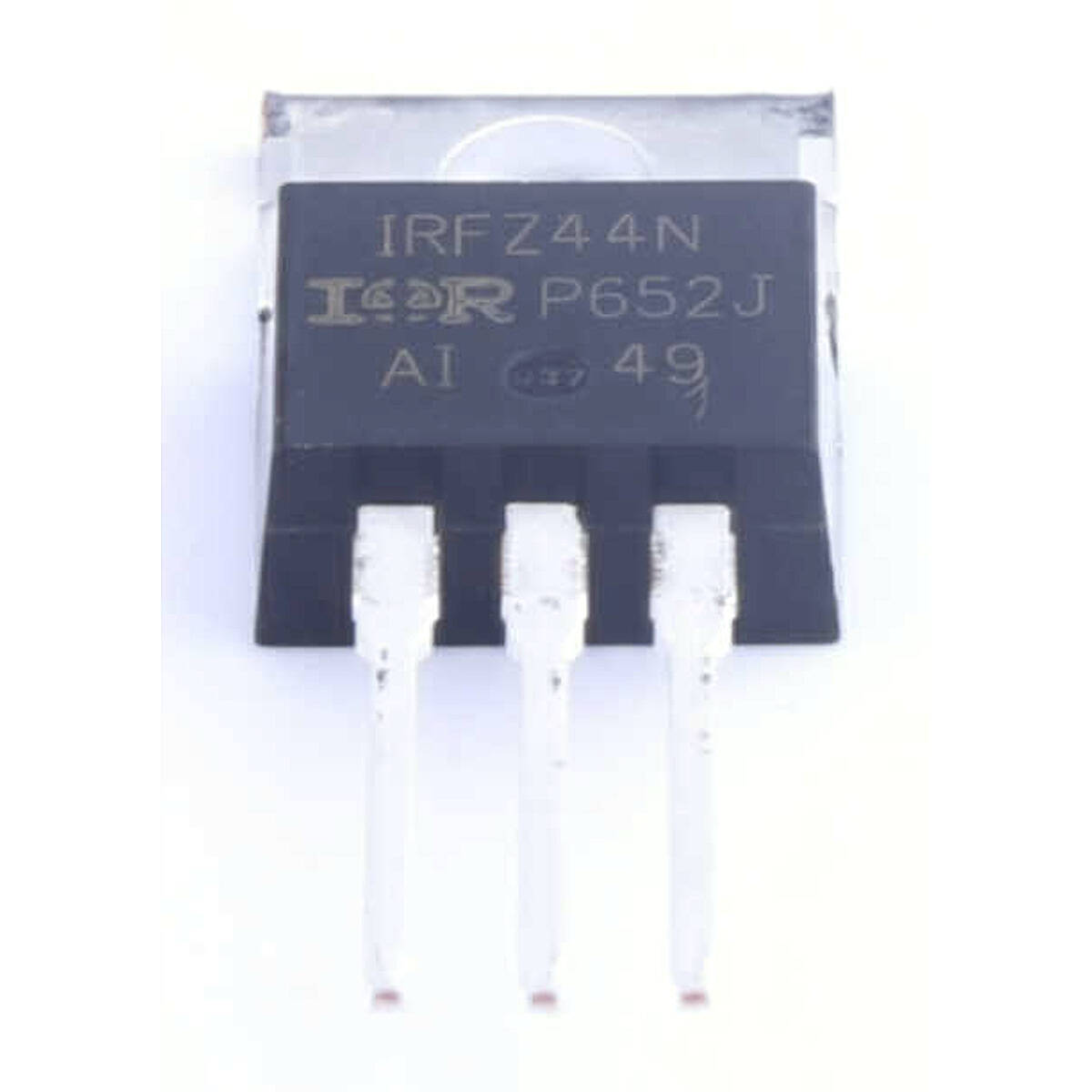

IRFZ44N N-Kanal Power MOSFET - 55V 49A, TO-220
IRFZ44N N-Kanal Power MOSFET Hakkında Detaylı İnceleme
IRFZ44N, düşük gerilimli ve yüksek akımlı anahtarlamanın en çok kullanılan parçalarından biridir. 55 V dayanımı ve 49 A akım kapasitesiyle 12 V ve 24 V sistemlerin standart tercihidir.
Asıl üstünlüğü çok düşük iletim direncidir: tam açıkken yaklaşık 17,5 miliohm. Bu şu demektir — 10 A geçirirken üzerinde yalnızca 0,175 V düşer ve 1,75 W ısı üretir. Aynı akımı bir bipolar transistörle geçirmek kat kat fazla ısı demektir.
Kapısı yalıtkandır, sürekli akım çekmez. Sürücü devresi bu sayede basitleşir; ancak kapı kapasitesini hızlı doldurup boşaltacak bir kaynak gerekir. Yavaş sürülen MOSFET geçiş anında ısınır.
TO-220 gövde soğutucuya vidalanacak biçimdedir. Birkaç amperin üzerindeki sürekli akımlarda soğutucu kullanmak gerekir.
Öne Çıkan Avantajlar
Çok düşük iletim direnci
Yaklaşık 17,5 miliohm; yüksek akımda bile ısınma düşük kalır, verim yüksektir.
49 A akım kapasitesi
Motor, ısıtıcı, LED şerit ve röle gibi yüksek akımlı yükleri doğrudan sürer.
12 V ve 24 V sistemlere uygun
55 V dayanım, akü ve araç gerilimlerinde güvenli pay bırakır.
Bulunabilirliği yüksek
Yıllardır üretimde olan standart bir parçadır; örnek devre ve belge bulmak kolaydır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | IRFZ44N |
| Tip | N-kanal MOSFET |
| Gerilim dayanımı | 55 V |
| Sürekli akım | 49 A (25 derece, soğutuculu) |
| İletim direnci | Yaklaşık 17,5 miliohm (Vgs 10 V) |
| Güç kaybı | 110 W |
| Kapı eşik gerilimi | 2 - 4 V |
| Gövde | TO-220AB |

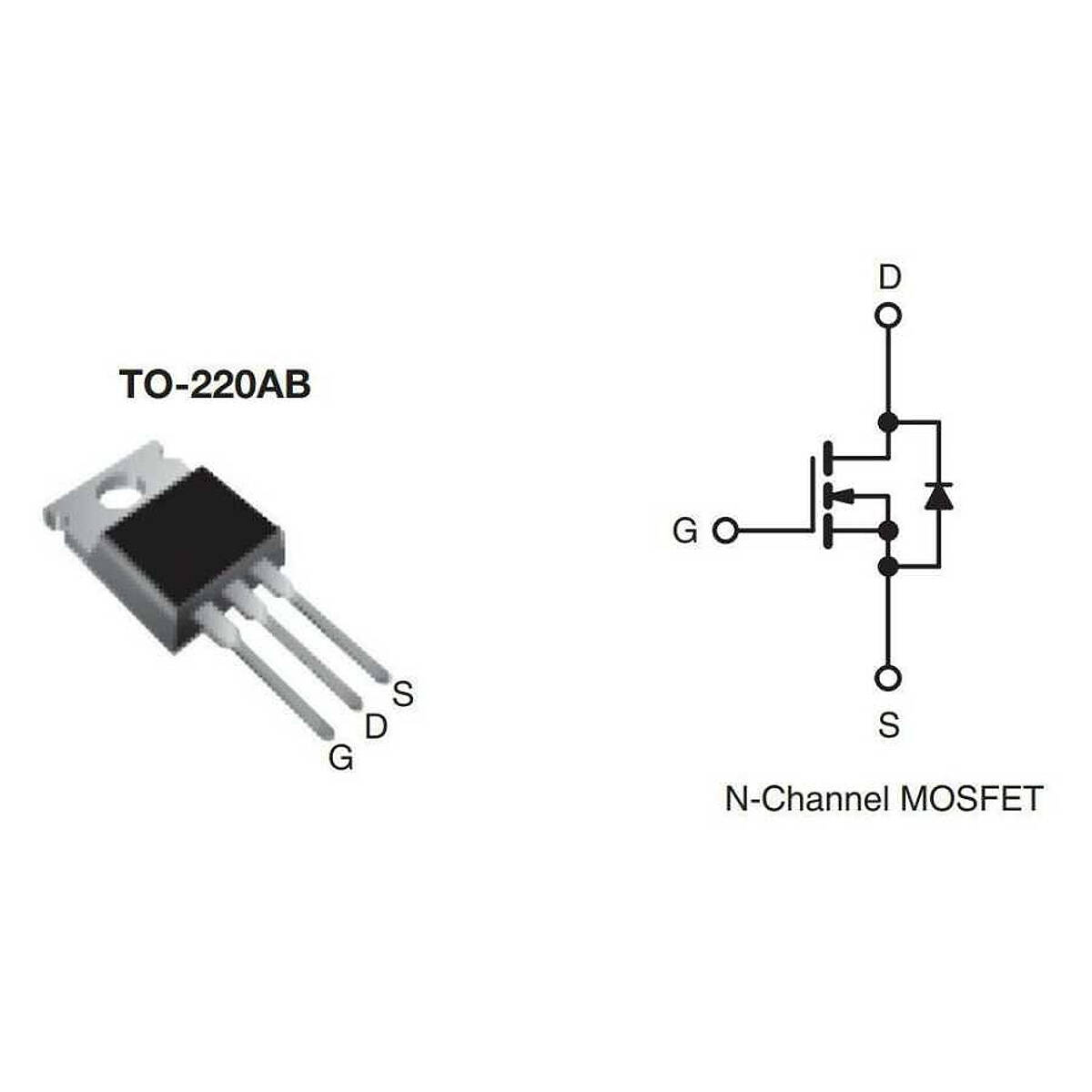

| Uç dizilimi | Kapı (G) - Drain (D) - Source (S) |
| Montaj | Delikli (THT), soğutucuya vidalanabilir |
Kullanım Alanları
- PWM ile motor hız kontrolü
- LED şerit ve aydınlatma sürme
- Akü ve araç içi yüksek akımlı anahtarlama
- H köprü motor sürücü devreleri
- Isıtıcı ve rezistans kontrolü
- Soft start ve yük anahtarlama devreleri
12 V tarafında bir şeyi açıp kapatmanız gerektiğinde ilk akla gelen parçadır: ucuz, bulunur, çok akım taşır ve az ısınır.
Teknik Sıkça Sorulan Sorular (SSS)
Arduino'nun 5 V çıkışıyla sürülür mü?
Tam olarak sürülmez. IRFZ44N lojik seviye bir MOSFET değildir; katalog değerleri kapıya 10 V verildiğinde geçerlidir. 5 V ile kısmen açılır, direnci yükselir ve ısınır. Doğrusu bir kapı sürücüsü kullanmak ya da IRLZ44N gibi lojik seviye bir modele geçmektir.
IRLZ44N ile farkı ne?
Harf farkı önemlidir. IRLZ44N lojik seviyedir, 5 V kapı gerilimiyle tam açılır. IRFZ44N ise 10 V ister. Mikrodenetleyiciye doğrudan bağlayacaksanız IRLZ sürümü doğru seçimdir.
Gerçekten 49 A geçirir mi?
Katalog değeri 25 derece gövde sıcaklığında ve ideal soğutma ile geçerlidir. Pratikte soğutucuya göre 15 - 25 A arası gerçekçi bir çalışma aralığıdır.
Soğutucu şart mı?
Birkaç amperin üzerindeki sürekli akımlarda şarttır. Soğutucu takarken gövdenin metal sırtının drain ucuna bağlı olduğunu unutmayın; ortak soğutucu kullanılıyorsa yalıtım pulu gerekir.
Kapıya direnç koymalı mıyım?
Evet, kapı ile sürücü arasına 100 - 220 ohm arası bir direnç koymak anahtarlama sıçramalarını yumuşatır. Ayrıca kapı ile source arasına 10 kiloohm civarı bir direnç, sürücü bağlı değilken MOSFET'in kapalı kalmasını sağlar.
