IRF740 N-Kanal Power MOSFET - 400V 10A, TO-220
IRF740 N-Kanal Power MOSFET Hakkında Detaylı İnceleme
IRF740, 400 V dayanım ve 10 A akım kapasitesine sahip N-kanal güç MOSFET'idir. Yüksek gerilimli anahtarlama devrelerinin klasik elemanlarından biridir.
Asıl kullanım alanı anahtarlamalı güç kaynaklarıdır. Şebeke gerilimi doğrultulduğunda yaklaşık 310 V doğru gerilim elde edilir; 400 V'luk dayanım bu gerilimi ve üzerine binen anahtarlama sıçramalarını güvenle karşılar.
MOSFET, bipolar transistörün aksine kapısından akım değil gerilim ister. Bu da sürücü devresini basitleştirir; kapı yalıtkandır, sürekli akım çekmez. Buna karşılık kapı kapasitesini hızlı doldurup boşaltacak bir sürücü gerekir.

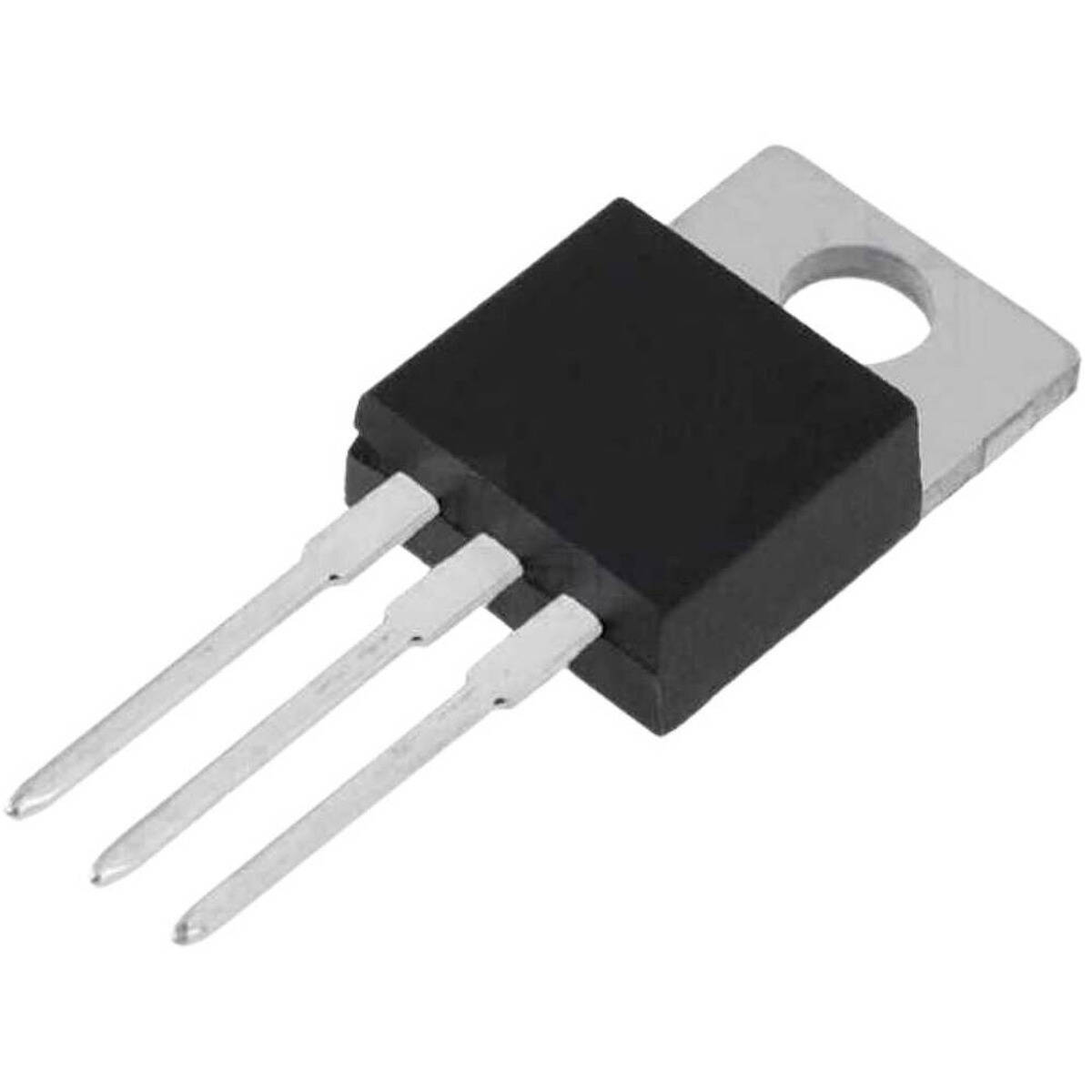

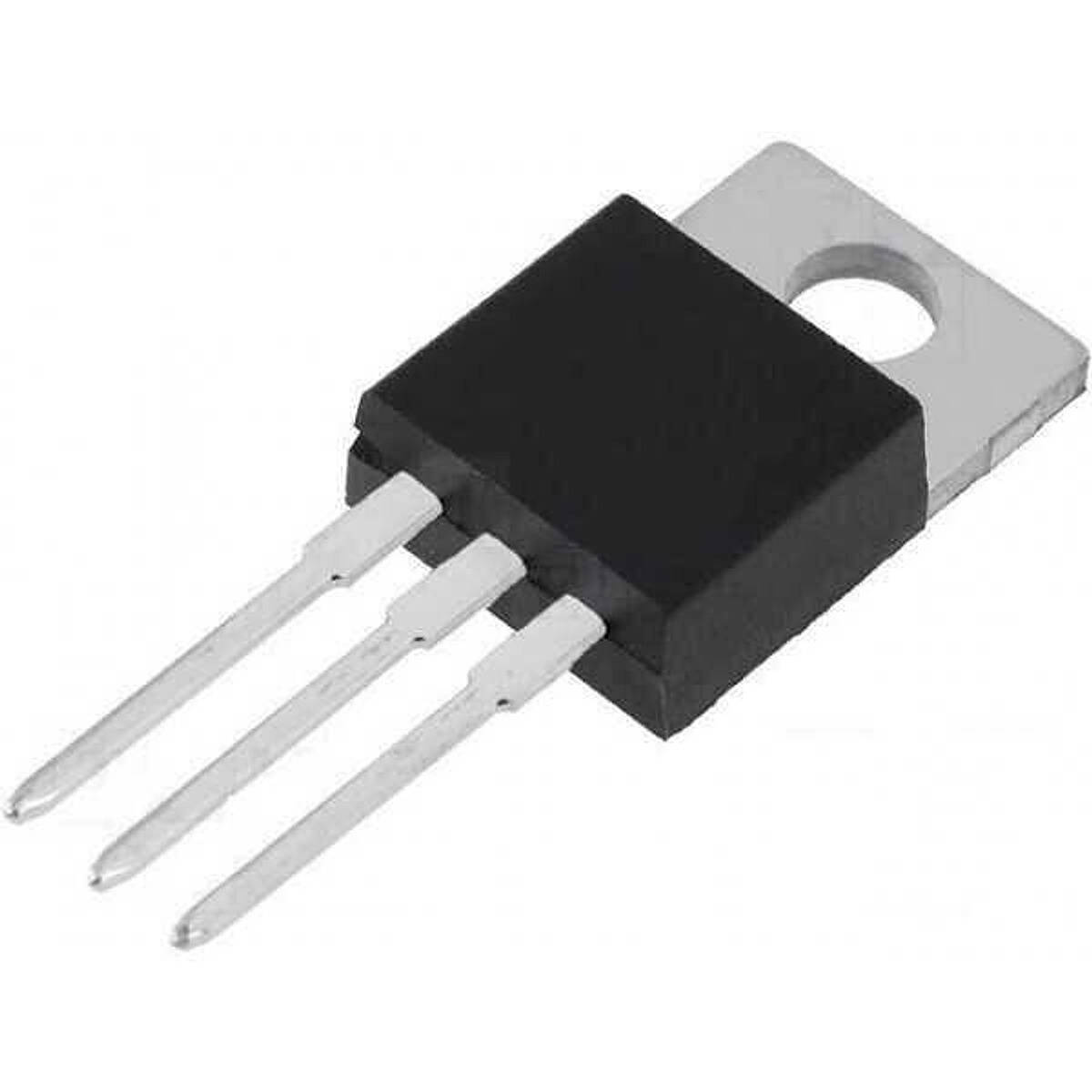

TO-220 gövde soğutucuya vidalanacak biçimde tasarlanmıştır. Anahtarlama kayıpları ısıya dönüştüğü için yüksek güçte soğutucu kullanmak zorunludur.
Öne Çıkan Avantajlar
Yüksek gerilim dayanımı
400 V, doğrultulmuş şebeke gerilimiyle çalışan devreler için yeterli pay bırakır.
Gerilimle sürülür
Kapısı yalıtkandır; bipolar transistörün aksine sürekli baz akımı istemez, sürücü devresi basitleşir.
Hızlı anahtarlama
Yüksek frekanslı anahtarlamalı güç kaynaklarında ve invertörlerde kullanılabilir.
Soğutucuya uygun gövde
TO-220 metal sırtı doğrudan soğutucuya vidalanır; ısı kolay atılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | IRF740 |
| Tip | N-kanal MOSFET |
| Gerilim dayanımı | 400 V |
| Sürekli akım | 10 A |
| On direnci | Yaklaşık 0,55 ohm |
| Gövde | TO-220 |
| Kapı eşik gerilimi | 2 - 4 V |
| Montaj | Delikli (THT), soğutucuya vidalanabilir |
Kullanım Alanları
- Anahtarlamalı güç kaynakları (SMPS)
- İnvertör ve dönüştürücü devreleri
- Elektronik balast ve sürücüler
- Yüksek gerilimli DC anahtarlama
- Endüksiyon ısıtma devreleri
- Onarımda bozulan MOSFET'in yerine
400 V sınıfı anahtarlama gerektiren her yerde ilk akla gelen parçalardan biridir; bulunabilirliği ve belgelenmişliği sayesinde tasarımı kolaydır.
Teknik Sıkça Sorulan Sorular (SSS)
Kapıyı doğrudan mikrodenetleyiciye bağlayabilir miyim?
Düşük frekansta ve küçük yükte çalışabilir ama doğru olan bir kapı sürücüsü kullanmaktır. Kapı kapasitesi büyüktür; yavaş sürülen MOSFET geçiş anında ısınır.
Soğutucu şart mı?
Birkaç watt üzerindeki her uygulamada şarttır. Soğutucusuz kullanımda MOSFET kısa sürede sıcaklık sınırına çıkar.
IRF730 ile farkı ne?
IRF730 da 400 V'tur ama akım kapasitesi daha düşüktür ve on direnci daha yüksektir. IRF740 aynı gerilimde daha fazla akım taşır.
Şebeke gerilimiyle doğrudan kullanılır mı?
Doğrultulmuş şebeke hattında kullanılır. Bu tür devreler şebekeyle galvanik bağlantılıdır ve ölümcül gerilim taşır; yalıtım ve ölçüm güvenliğine dikkat edilmelidir.
Gövde metali hangi uca bağlı?
TO-220 gövdesindeki metal sırt drain ucuna bağlıdır. Soğutucu paylaşılıyorsa mika ya da silikon yalıtım pulu kullanılmalıdır.
