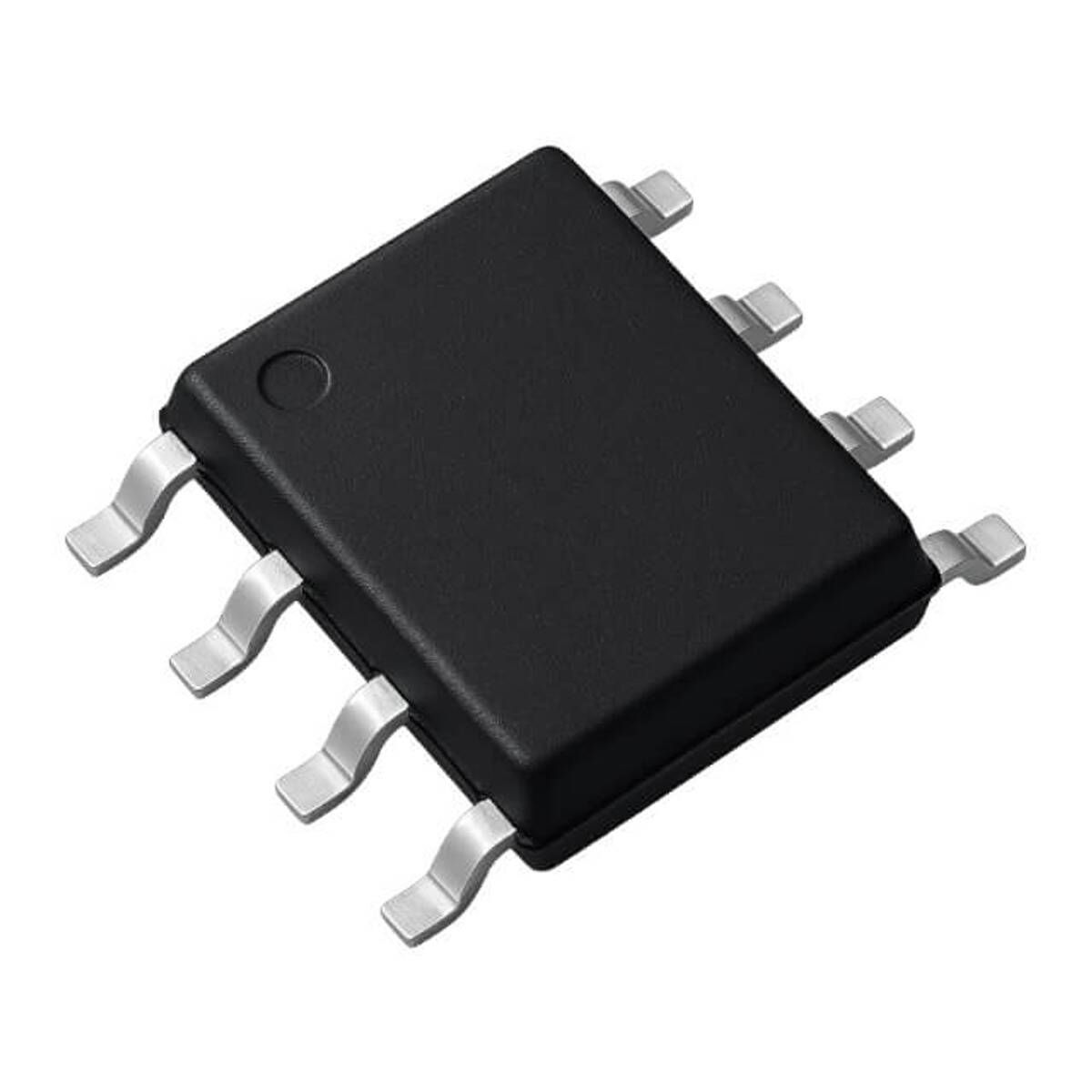

PJL9425 P-Kanal MOSFET - 10A 40V, SOP-8 SMD
PJL9425 P-Kanal MOSFET - 10A 40V, SOP-8 SMD Hakkında Detaylı İnceleme
P-kanal güç MOSFET'idir. 10 A sürekli akım, 40 V drain-source gerilimi taşır. Kılıfı SOP-8tır.
P-kanal MOSFET, yüksek taraf (high-side) anahtarlamada kullanılır: kaynak ucu besleme hattına bağlanır ve kapı gerilimi beslemeden aşağı çekilerek iletime geçirilir. N-kanal için gereken kapı sürücü (bootstrap) devresine ihtiyaç duymaz.
Düşük gerilim sınıfı SMD MOSFET'ler pil beslemeli devrelerde, yük anahtarlamada ve ters polarite korumasında kullanılır.
Öne Çıkan Avantajlar
10 A / 40 V
Düşük gerilimli yük anahtarlama için.
P-Kanal
Yüksek taraf anahtarlama, sürücü gerektirmez.
SOP-8
Yüzey montaj, kompakt.
Düşük RDS(on)
İletimde az ısınır.
Hızlı Anahtarlama
Yüksek frekansa uygun.
Panjit Üretimi
Bilinen güç yarı iletken üreticisi.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | P-kanal güç MOSFET |
| Sürekli Akım (ID) | 10 A |
| Gerilim (VDS) | 40 V |
| Kılıf | SOP-8 |
| Üretici | Panjit |
| Üretici Kodu | PJL9425_R2_00001 |
| Paket İçeriği | 1 adet |
Kullanım Alanları
- Yük Anahtarlama
- Ters Polarite Koruma
- Pil Yönetimi
- Yüksek Taraf Anahtar
- Güç Dağıtım
- Prototip
- Onarım
- Yedek Parça
Teknik Sıkça Sorulan Sorular (SSS)
Soğutucu gerekli mi?
SOP-8 kılıfta ısı kart bakırına atılır; geniş bakır alan bırakılmalıdır.
Kapı gerilimi kaç volt olmalı?
Veri sayfasındaki VGS(th) değerine bakın. Lojik seviye değilse 10 V civarı kapı gerilimi gerekir; 5 V ile tam iletime geçmeyebilir.
N-kanal ile P-kanal farkı ne?
N-kanal genelde yükün altına (low-side), P-kanal yükün üstüne (high-side) konur. P-kanal sürücü devresi gerektirmez ama RDS(on) genelde daha yüksektir.
Kaç adet gönderiliyor?
Fiyat tek adet içindir.
