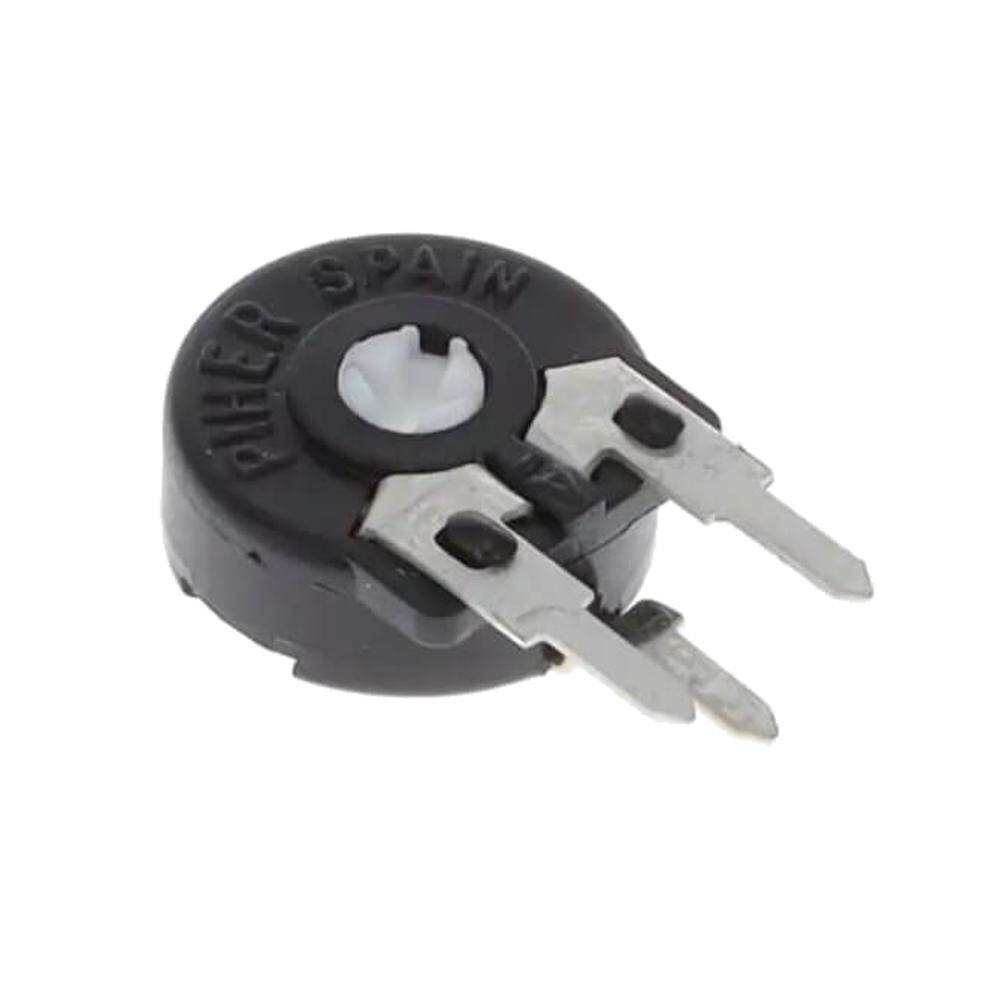

Piher PT10 1M Trimpot - 10mm Tek Turlu, Yatay Montaj
Piher PT10 1M Trimpot Hakkında Detaylı İnceleme
Piher PT10 serisi, 10 mm gövdeli tek turlu ayarlı dirençtir (trimpot). Direnç değeri 1 MOhm'a kadar ayarlanabilir.
Tek turludur: mil 270° dönerek tüm aralığı tarar. Çok turlu trimpotlara göre hızlı ayar sağlar, ince çözünürlük gerekmeyen yerlerde tercih edilir.
Gövde yatay montajdır — tornavida kartın üstünden girer. Kart dik takıldığında veya kasanın üst yüzünden ayar yapılacağında doğru yön budur.
Karbon elemanlıdır; genel amaçlı analog devrelerde eşik, kazanç ve zamanlama ayarı için kullanılır. 1 MOhm, 555 zamanlayıcı ve op-amp geri besleme devrelerinde en sık görülen değerlerden biridir.
Öne Çıkan Avantajlar
1 MOhm Aralık
555 zamanlama ve op-amp geri besleme için yaygın değer.
Tek Turlu
270° dönüşte tüm aralık taranır; ayar hızlıdır.
10 mm Gövde
Standart PT10 ölçüsü, yaygın kart ayak izine oturur.
Yatay Montaj
Tornavida kartın üstünden girer.
Piher Kalitesi
Avrupa üretimi, tekrarlanabilir ayar karakteristiği.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Tek turlu trimpot (ayarlı direnç) |
| Direnç Değeri | 1 MOhm |
| Gövde Ölçüsü | 10 mm |
| Tur Sayısı | Tek tur (~270°) |
| Montaj Yönü | Yatay — ayar üstten |
| Eleman | Karbon |
| Montaj Tipi | THT — delikli montaj |
| Üretici | Piher |
| Üretici Kodu | PT10LH01-105A2020-S |
| Paket İçeriği | 1 adet trimpot |
Kullanım Alanları
- 555 zamanlayıcı frekans ayarı
- Op-amp kazanç ayarı
- Analog eşik ayarı
- Sensör hassasiyet ayarı
- Ses devrelerinde seviye ayarı
- Güç kaynağı geri besleme ayarı
- Onarım ve yedek parça
- Prototip devreler
- Eğitim laboratuvarları
Trimpot sürekli çevrilmek için değil, bir kez ayarlanıp bırakılmak için tasarlanmıştır. Sık kullanılacak ayarlar için panel tipi potansiyometre tercih edin.
Teknik Sıkça Sorulan Sorular (SSS)
Tek turlu mu çok turlu mu?
Tek turlu. Mil yaklaşık 270° döner ve tüm aralığı tarar.
Ayar hangi yönden yapılır?
Üstten. Yatay montaj gövdesinde tornavida kartın üst yüzünden girer.
PT6 ile farkı ne?
PT6 6 mm, PT10 10 mm gövdelidir. PT10 daha büyük olduğu için ayarı biraz daha hassas yapılabilir ve kart ayak izi farklıdır.
Kaç watt dayanır?
PT10 serisi tipik olarak 0.15 W nominal güçtedir; tasarımda bu sınırın altında kalın.
Kaç adet gelir?
1 adet.
