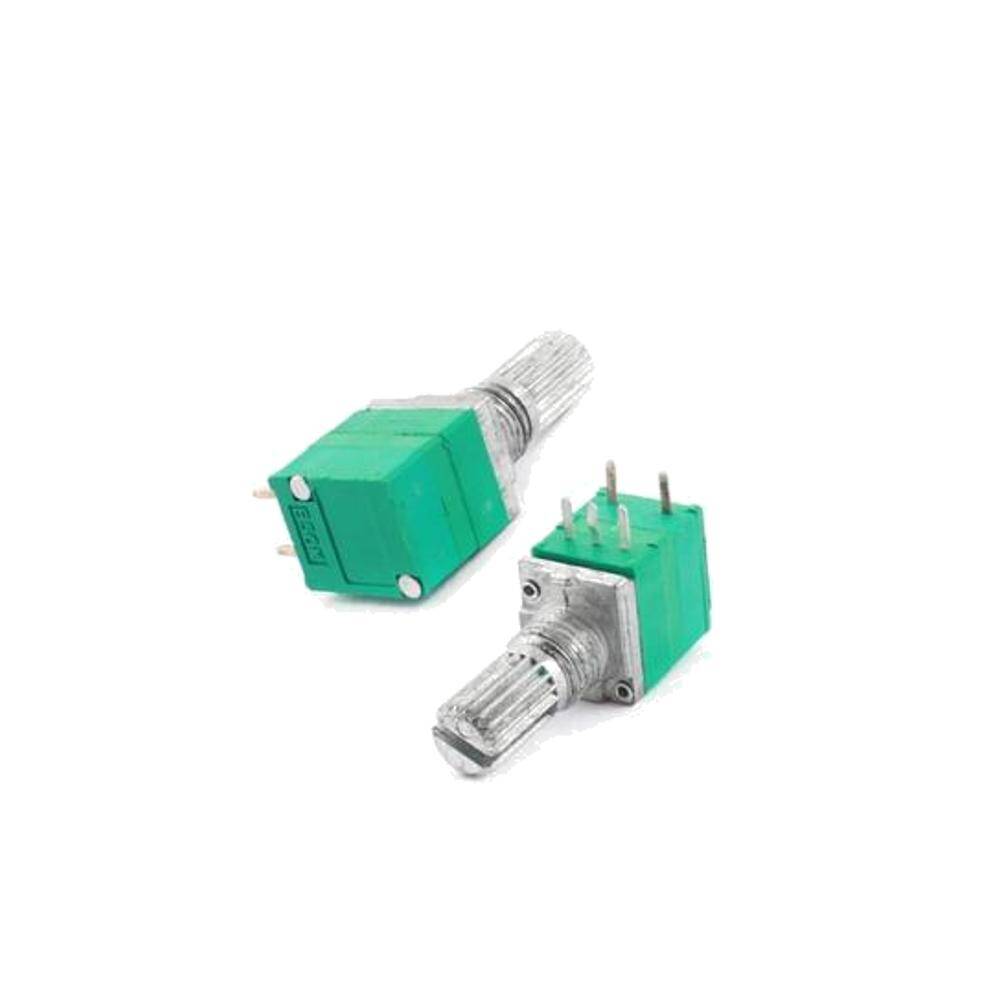

50K Potansiyometre - 9mm Dikey, Yeşil Gövde
50K Potansiyometre Hakkında Detaylı İnceleme
50 KOhm değerinde, 9 mm gövdeli küçük tip potansiyometredir. Yeşil plastik gövde ve tırtıklı metal mil ile gelir; baskı devreye dikey montajlanır.
9 mm tip, klasik 16 mm potansiyometrelerin yerini dar kartlarda alır: aynı işi yapar ama kart üzerinde çok daha az yer kaplar. Mil düğme takmaya uygundur; kapaksız da parmakla veya tornavidayla çevrilebilir.
Potansiyometre üç bacaklıdır: iki uç direnç elemanının başı ve sonu, ortadaki ise sürgüdür. Üçü birden kullanılırsa gerilim bölücü, uç ile orta kullanılırsa ayarlı direnç olur.
Dönüş karakteristiği lineer (B) tiptir — ses seviyesinde logaritmik his veren A tipten farklıdır; ölçüm, eşik ve kalibrasyon ayarlarında doğru olan lineer tiptir.
Öne Çıkan Avantajlar
50 KOhm
Analog ayar devrelerinde en yaygın değerlerden biri.
9 mm Kompakt Gövde
16 mm tiplere göre kartta çok daha az yer kaplar.
Dikey Montaj
Kart yüzeyine dik oturur; panel yüzeyinden ayar yapılır.
Tırtıklı Mil
Düğme takılabilir; çıplak da çevrilebilir.
Lineer (B) Tip
Ölçüm ve eşik ayarlarında doğru karakteristik.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Döner potansiyometre |
| Direnç Değeri | 50 KOhm |
| Gövde Ölçüsü | 9 mm |
| Karakteristik | Lineer (B) |
| Bacak Sayısı | 3 |
| Montaj | Dikey, baskı devre tipi |
| Mil | Tırtıklı metal |
| Paket İçeriği | 1 adet potansiyometre |
Kullanım Alanları
- Ses seviyesi ayarı
- Analog eşik ayarı
- Sensör hassasiyet ayarı
- Gerilim bölücü
- Mikrodenetleyici analog giriş testi
- LED parlaklık ayarı
- Motor hız ayarı girişi
- Eğitim ve prototip devreler
Potansiyometre sınırlı akım taşır; motor veya lamba gibi yükleri doğrudan üzerinden geçirmeyin. Güç devrelerinde pot yalnızca kontrol sinyalini ayarlamalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
16 mm potansiyometreden farkı ne?
Gövde çapı ve kart ayak izi farklıdır. 9 mm tip daha küçüktür; işlevi aynıdır ama aynı deliklere oturmaz.
Lineer mi logaritmik mi?
Lineer (B) tiptir.
Düğme takılır mı?
Evet, tırtıklı mile uygun düğmeler takılabilir.
Kaç watt dayanır?
9 mm tipler tipik olarak 0.05-0.1 W nominal güçtedir; sinyal seviyesinde kullanın.
Kaç adet gelir?
1 adet.
