100R Trimpot 3006 - Çok Turlu, Yatık Montaj
100R Trimpot 3006 - Çok Turlu Hakkında Detaylı İnceleme

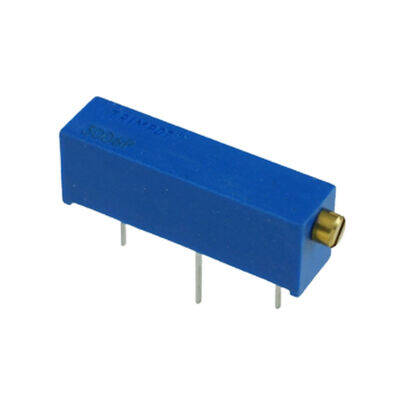

3006 serisi, uzun dikdörtgen gövdeli çok turlu (multiturn) trimpottur. Ayar vidası 25 tur çevrilerek direnç sıfırdan tam değere gider; bu, tek turlu trimpotlara göre yaklaşık 25 kat daha hassas ayar demektir.
100 ohm değerindeki bu model, akım algılama (current sense), köprü dengeleme, ofset ayarı ve referans gerilim bölücü gibi düşük dirençli hassas ayar gereken yerlerde kullanılır. Bu değerlerde tek turlu bir trimpotla istenen noktayı yakalamak neredeyse imkânsızdır.
Gövde yatık (yan) montajdır: trimpot kart yüzeyine yatık oturur, ayar vidası yandan erişilir. Bu, kartın üstünde yer kısıtı olan veya ayarın kutu kenarından yapılacağı tasarımlarda tercih edilir.
Öne Çıkan Avantajlar
25 turlu hassas ayar
Küçük değişiklikler için vidayı birkaç tur çevirmek yeterlidir; istenen nokta rahatça yakalanır.
Kararlı, kaymayan ayar
Vidalı mekanizma titreşimde kendi kendine dönmez; ayar kalıcıdır.
Yatık montaj
Kart üstünde düşük profil; ayar vidasına yandan erişilir.
Sermet elemanlı
Karbon trimpotlara göre sıcaklıkla daha az kayar, ömrü uzundur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Değer | 100 Ω |
| Seri | 3006 (yatık, çok turlu) |
| Tur sayısı | 25 |
| Eleman | Sermet |
| Tolerans | ± %10 |
| Güç | 0,5 W (tipik) |
| Montaj | Baskı devre, delikten geçmeli (THT) |
| Ayar | Yandan, düz vida ucu ile |
Kullanım Alanları
- Akım algılama (current sense) ayarı
- Köprü devresi dengeleme
- Opamp ofset ayarı
- Hassas referans gerilim bölücü
- Ölçü aleti kalibrasyonu
- Sensör kazanç ayarı
Düşük dirençlerde tek turlu trimpotla ayar yapmak, saat yelkovanıyla saniye ayarlamaya benzer. Çok turlu trimpot aynı aralığı 25 tura yayarak istediğiniz noktayı gerçekten tutturmanızı sağlar.
Teknik Sıkça Sorulan Sorular (SSS)
Tek turlu trimpottan farkı ne?
Tek turlu trimpot 270 derecede tüm aralığı gezer; 3006'da aynı aralık 25 tura yayılır. Aynı vida dönüşü çok daha küçük direnç değişimine karşılık gelir.
3296 ile 3006 arasındaki fark?
İkisi de çok turludur; 3296 kare gövdeli ve dik, 3006 ise uzun dikdörtgen gövdeli ve yatıktır. Elektriksel davranışları benzerdir, fark montaj biçimindedir.
Sonuna gelince zorlamalı mıyım?
Hayır. Trimpot sona geldiğinde kaymalı bir mekanizma devreye girer ve tıkırtı duyulur; zorlamak elemana zarar verir.
Potansiyometre yerine kullanılabilir mi?
Trimpotlar sürekli ayar için değil, bir kez ayarlanıp bırakılmak için tasarlanmıştır. Sık çevrilecek bir ayar için panel tipi potansiyometre kullanın.
