470R Dik Trimpot - Tek Turlu, 6mm
470R Dik Trimpot - Tek Turlu Hakkında Detaylı İnceleme

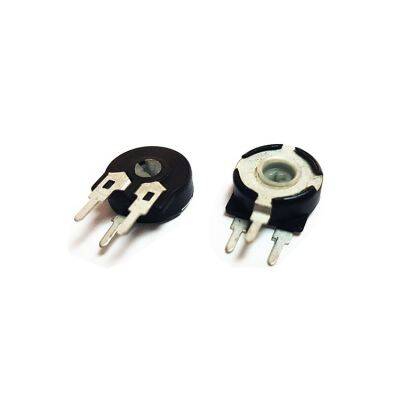

Karta dik oturan, 6 mm gövdeli tek turlu trimpottur. Ayar vidası üstte olduğu için tornavida kartın üzerinden doğrudan ulaşır; prototip kartlarında ve seri üretimde en çok kullanılan trimpot biçimidir.
Tek turlu olması, tüm direnç aralığının yaklaşık 270 derecelik tek bir dönüşte taranması demektir. Hassas ayar için çok turlu modeller daha uygundur; buna karşılık tek turlu trimpot çok daha hızlıdır — bir uçtan diğerine saniyeler içinde gidilir.
470 ohm değeri, LED akım ayarı, sensör kazanç ayarı, ses devrelerinde seviye ayarı ve küçük gerilim bölücüler için uygundur. Üç uçludur: iki uç direncin sabit uçları, orta uç (wiper) ayarlanan noktadır.
Öne Çıkan Avantajlar
Dik montaj, üstten ayar
Tornavida kartın üstünden doğrudan erişir; kartı sökmeye gerek kalmaz.
Hızlı ayar
Tek turda tüm aralık taranır; kaba ayar gereken yerlerde zaman kazandırır.
Kompakt 6 mm gövde
Yoğun yerleşimli kartlarda az yer kaplar.
Üç uçlu standart dizilim
Gerilim bölücü veya değişken direnç (reosta) olarak bağlanabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Değer | 470 Ω |
| Tip | Tek turlu, dik montaj |
| Gövde | 6 mm |
| Uç sayısı | 3 (iki sabit uç + orta uç) |
| Tolerans | ± %20 (tipik) |
| Güç | 0,1 - 0,15 W (tipik) |
| Montaj | Baskı devre, delikten geçmeli (THT) |
| Ayar | Üstten, düz tornavida ile |
Kullanım Alanları
- LED akım ve parlaklık ayarı
- Sensör kazanç ve eşik ayarı
- Ses devrelerinde seviye ayarı
- Gerilim bölücü ve referans ayarı
- Prototip ve deney kartları
- Onarımda bozulan trimpot yerine
Bir devrede ayar noktası kabaca bulunacaksa tek turlu trimpot en pratik seçimdir: tornavidayı tak, çevir, bitti. Hassasiyet gerektiğinde çok turlu modele geçilir.
Teknik Sıkça Sorulan Sorular (SSS)
Orta uç hangisi?
Gövde üzerinde genelde işaretlidir; emin değilseniz multimetre ile ölçün — vidayı çevirdiğinizde direnci değişen uç ortadır (wiper).
Reosta olarak nasıl bağlanır?
Orta ucu ve dış uçlardan birini birbirine bağlayıp iki uçlu değişken direnç elde edersiniz. Bu bağlantı, wiper'ın kalkması durumunda devrenin açık kalmasını da engeller.
Çok turlu modele göre ne kaybediyorum?
Hassasiyet. Tek turda 470 Ω'luk aralığı taradığınız için küçük değişiklikler zordur. Ayarın kritik olduğu yerlerde 3296 veya 3006 gibi çok turlu modelleri tercih edin.
Ayar kendiliğinden kayar mı?
Titreşimli ortamlarda zamanla kayabilir. Ayar yapıldıktan sonra vidanın üzerine bir damla tırnak cilası veya ayar kilidi sürmek kaymayı engeller.
