ESP32-S3 N16R8 Geliştirme Seti - 2.8 inç TFT Ekranlı
ESP32-S3 N16R8 Geliştirme Seti - 2.8 inç TFT Ekranlı Hakkında Detaylı İnceleme

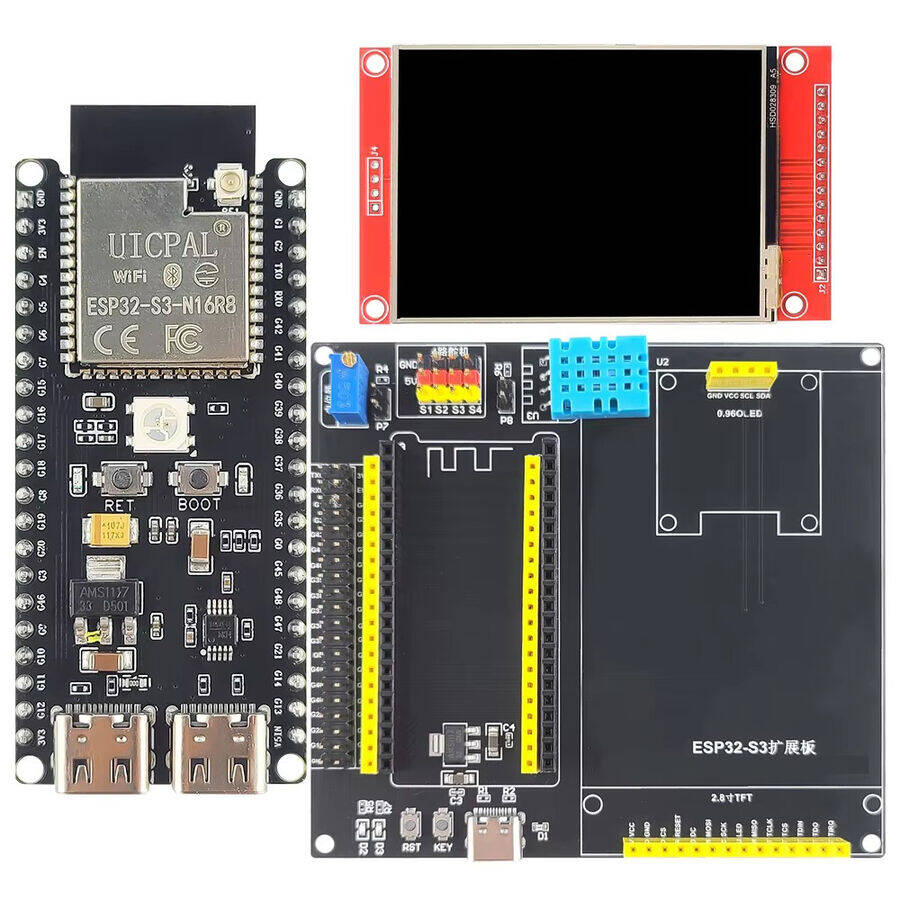

Bu set, ekranlı bir gömülü proje için gereken üç parçayı bir arada verir: ESP32-S3-N16R8 geliştirme kartı, 2.8 inç 320x240 çözünürlüklü SPI TFT ekran ve ikisini birleştiren genişletme kartı. Kartı ekrana lehimsiz oturtursunuz, kalan GPIO'lar genişletme kartının yan sıralarından dışarı çıkar.
ESP32-S3 çift çekirdekli Xtensa LX7 işlemcisi 240 MHz'de çalışır; 16 MB flash ve 8 MB PSRAM, LVGL gibi arayüz kütüphanelerini çerçeve belleğiyle birlikte rahatça barındırır. Kart üzerinde iki adet Type-C bağlantı vardır: biri CH340C üzerinden seri, diğeri yerleşik USB-OTG içindir.

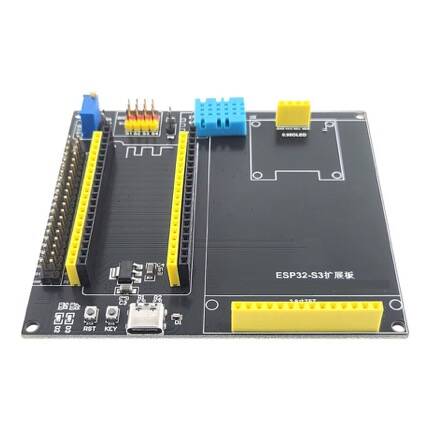

Genişletme kartında 0.96 inç OLED için ayrı bir soket, DHT11 sıcaklık-nem sensörü yuvası, dört adet buton ve bir trimpot hazır gelir. Prototipleme sırasında breadboard kurmadan giriş ve gösterge denemesi yapmanızı sağlar.
Öne Çıkan Avantajlar
Üç parça bir arada
Kart, ekran ve taşıyıcı kart ayrı ayrı alındığında uyum sorunu çıkabiliyor. Bu sette üçü birbirine göre tasarlanmıştır; pin sırası ve ekran soketi birebir oturur.
8 MB PSRAM ile akıcı arayüz
320x240 bir ekranda çift tamponlu çizim yapmak ciddi RAM ister. 8 MB PSRAM, LVGL ile kaydırmalı listeler ve animasyonları takılmadan çalıştırır.
Lehimsiz kurulum
Geliştirme kartı dişi başlıklara takılır, ekran kendi soketine oturur. Sökülüp başka projede kullanılabilir.
Wi-Fi ve BLE 5 birlikte
2.4 GHz Wi-Fi ve Bluetooth LE 5 aynı anda kullanılabilir; ekranlı IoT panelleri için ayrı modül gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Set içeriği | ESP32-S3-N16R8 kartı + 2.8 inç SPI TFT ekran + genişletme kartı (3 parça) |
| İşlemci | Xtensa LX7 çift çekirdek, 240 MHz |
| Flash | 16 MB |
| PSRAM | 8 MB |
| SRAM | 512 KB |
| Ekran | 2.8 inç TFT, 320x240, SPI arayüz |
| Kablosuz | Wi-Fi 802.11 b/g/n 2.4 GHz, Bluetooth LE 5 |
| USB | 2 x Type-C (biri CH340C seri, biri USB-OTG) |
| GPIO | 45 adet, 14'ü dokunmatik girişe uygun |
| Genişletme kartı üzerinde | 0.96 inç OLED soketi, DHT11 yuvası, 4 buton, trimpot |
| Çevre birimleri | 4 x SPI, 3 x UART, 2 x I2C, 2 x I2S, 2 x 12 bit ADC |
Kullanım Alanları
- LVGL tabanlı dokunmatik olmayan arayüz denemeleri
- Ev otomasyonu kontrol paneli
- Sıcaklık ve nem gösterge panosu
- Wi-Fi üzerinden veri gösteren masaüstü gösterge
- Gömülü sistem dersleri ve okul projeleri
- Menü yapılı cihaz prototipleri
Ekran SPI hattı üzerinden sürülür; Arduino tarafında TFT_eSPI, ESP-IDF tarafında esp_lcd sürücüleri ile kullanılabilir. Pin eşlemesi genişletme kartının serigrafisinde yazılıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Ekran dokunmatik mi?
Hayır. Settteki 2.8 inç panel yalnızca gösterge amaçlıdır, dokunmatik katmanı yoktur. Giriş için genişletme kartındaki dört butonu veya trimpotu kullanabilirsiniz.
İki Type-C portunun farkı ne?
Biri CH340C seri dönüştürücüye bağlıdır ve klasik kod yükleme için kullanılır. Diğeri doğrudan ESP32-S3'ün yerleşik USB çevre birimine gider; USB klavye, fare veya seri aygıt olarak davranmak istediğinizde o port kullanılır.
8 MB PSRAM otomatik aktif mi?
Hayır. Arduino IDE'de kart ayarlarından PSRAM seçeneğinin OPI olarak işaretlenmesi gerekir. ESP-IDF tarafında menuconfig içinden Octal SPI RAM açılır.
OLED ve TFT aynı anda çalışır mı?
Evet. OLED I2C hattında, TFT ise SPI hattındadır; farklı çevre birimlerini kullandıkları için çakışmazlar.
Harici anten takılabilir mi?
Kart üzerindeki modül PCB anten ile gelir ve harici anten soketi yoktur. Menzil sorunu yaşıyorsanız kartı metal kasa dışına almak genellikle yeterli olur.
