WT32-ETH01 ESP32 Ethernet Modülü - WiFi + Bluetooth, RJ45
WT32-ETH01 ESP32 Ethernet Modülü - WiFi + Bluetooth, RJ45 Hakkında Detaylı İnceleme

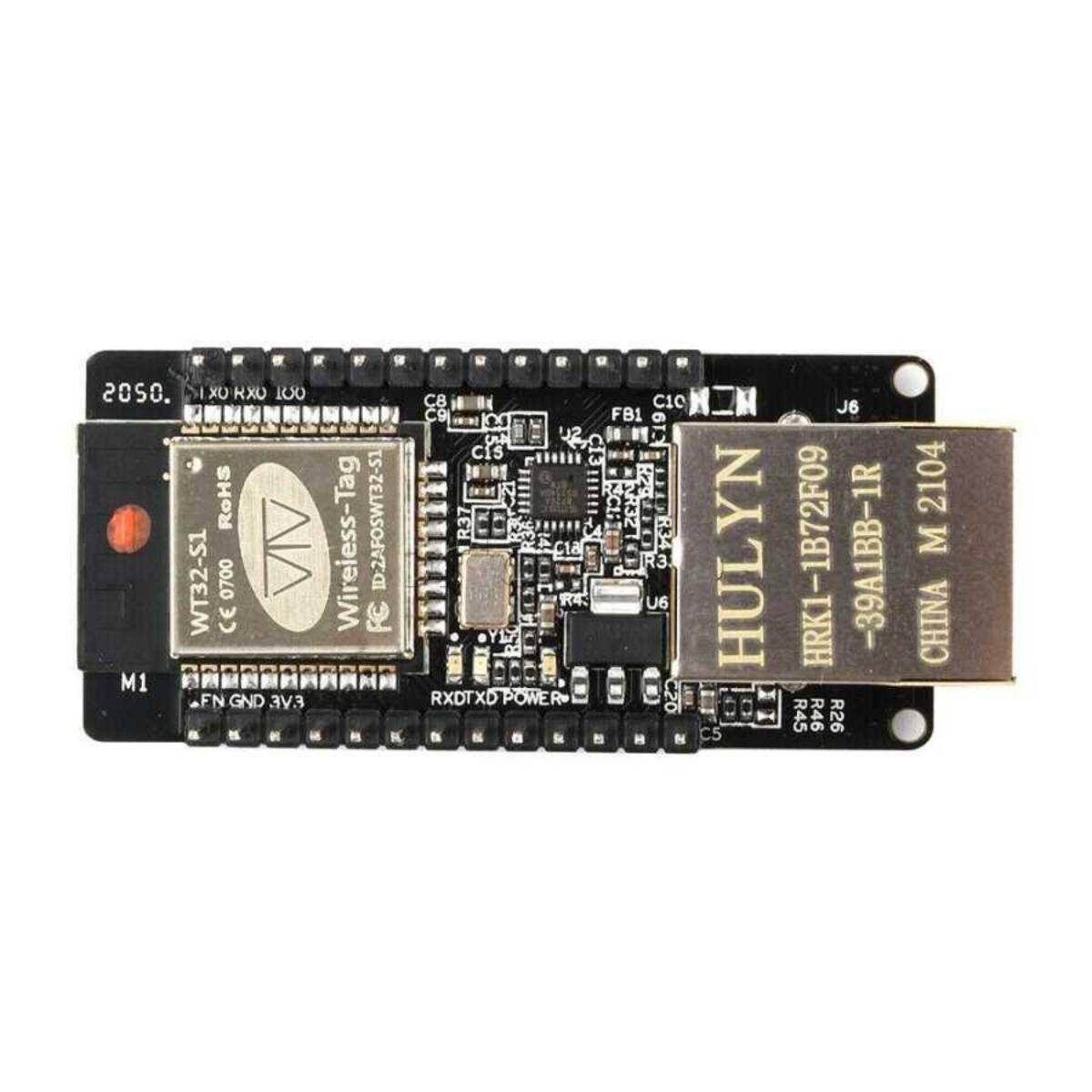

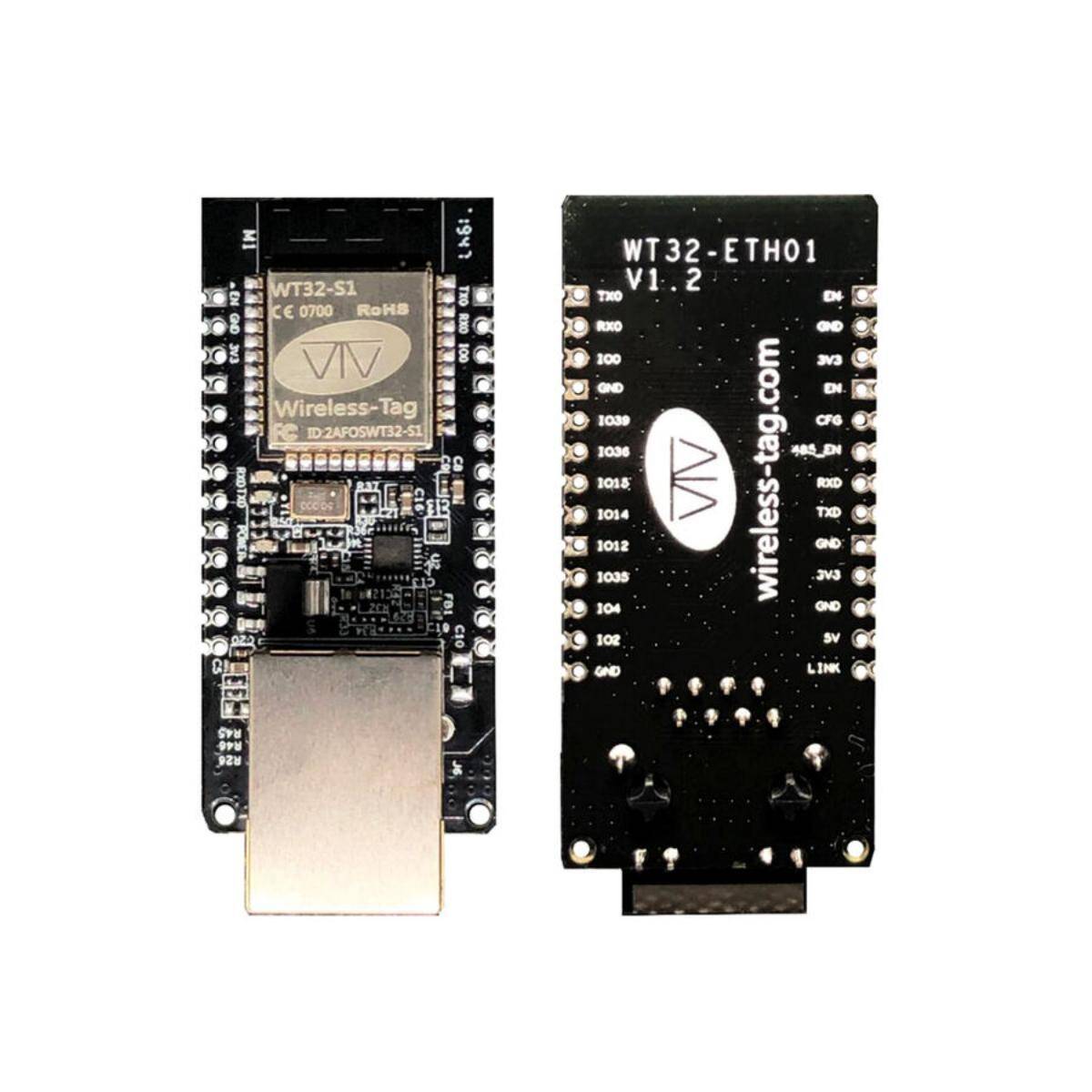

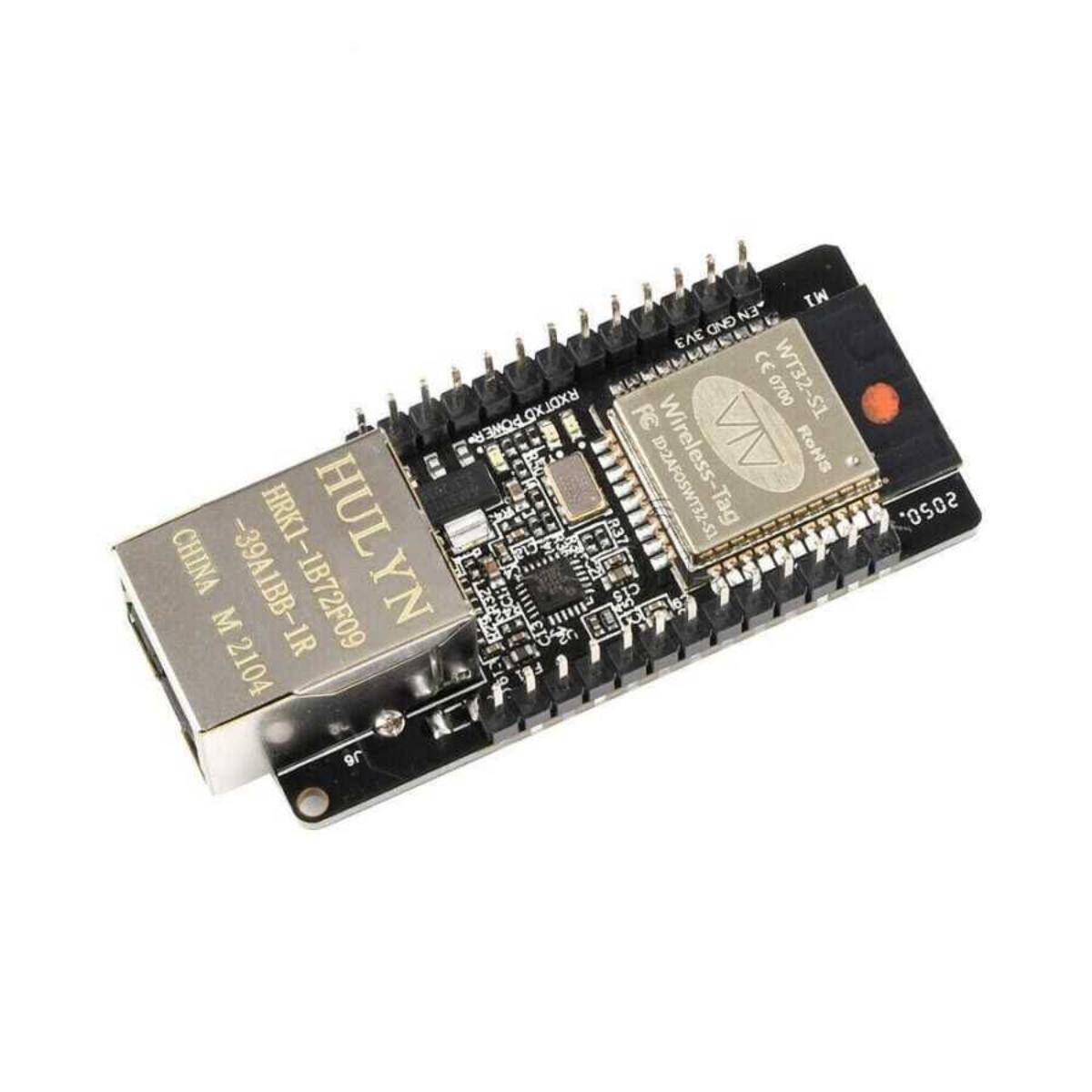

WT32-ETH01, ESP32 tabanlı WT32-S1 modülünü 10/100 Mbps Ethernet PHY ve RJ45 soketle birlikte tek karta yerleştiren bir ağ modülüdür. WiFi ve Bluetooth'un yanında kablolu Ethernet bağlantısı sunar.
Kablolu bağlantı gereken akıllı ev, endüstriyel ve seri-ethernet uygulamalarında kullanılır; ESPHome, Tasmota ve Arduino IDE tarafından desteklenir.
Kart üzerinde USB programlama devresi yoktur; programlama USB-TTL dönüştürücü ile seri pinler üzerinden yapılır. Pin başlıkları pakette lehimsiz olarak gelebilir.
Öne Çıkan Avantajlar
Dahili Ethernet
RJ45 soketli 10/100 Mbps kablolu ağ.
WiFi + Bluetooth
ESP32 kablosuz özellikleri korunur.
Geniş yazılım desteği
ESPHome, Tasmota, Arduino IDE.
5 V / 3,3 V
İki farklı besleme seçeneği.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Modül | WT32-S1 (ESP32) |
| Ethernet | RJ45, 10/100 Mbps, otomatik çapraz algılama |
| Kablosuz | WiFi 802.11 b/g/n + Bluetooth |
| Flash | 32 Mbit (4 MB) |
| Besleme | 5 V veya 3,3 V (en az 500 mA kaynak) |
| Çalışma akımı | Ortalama 80 mA |
| Seri baud hızı | 80 – 5.000.000 |

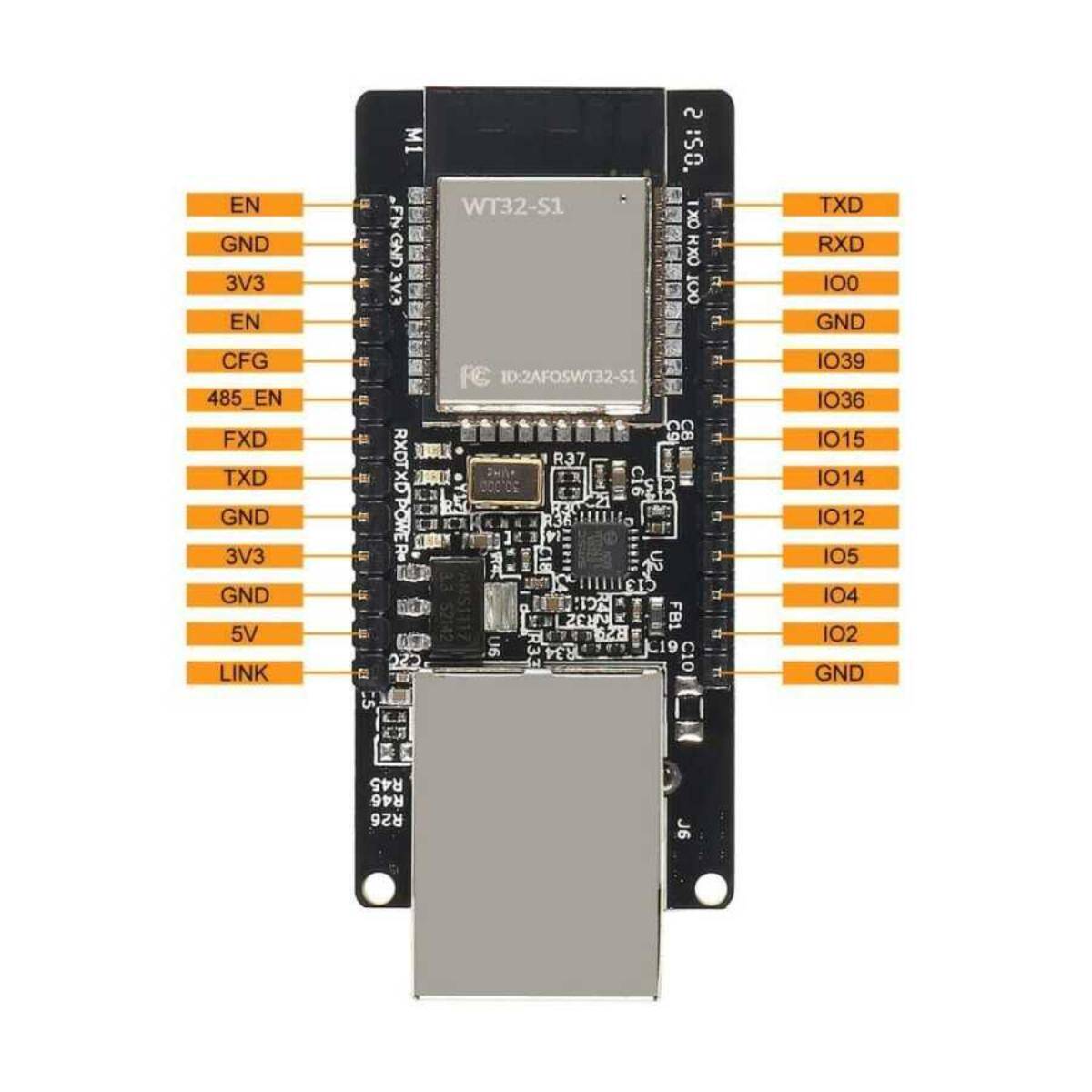

| Programlama | USB-TTL dönüştürücü ile (IO0 GND'ye çekilerek) |
Kullanım Alanları
- Kablolu akıllı ev cihazları
- ESPHome / Home Assistant
- Seri-Ethernet köprüsü
- Endüstriyel izleme
- Bluetooth proxy
- Ağ bağlantılı röle kontrolü
- Veri kaydı sunucusu
- Modbus TCP denemeleri
- Güvenlik sistemleri
- IoT ağ geçidi
Kartta USB yoktur; programlamak için 3,3 V lojik seviyeli bir USB-TTL dönüştürücü gerekir. Ethernet ve WiFi aynı anda kullanılabilir, ancak yüksek akım ihtiyacı için güçlü bir besleme kullanın.
Teknik Sıkça Sorulan Sorular (SSS)
USB ile programlanır mı?
Hayır, USB-TTL dönüştürücü ile TX/RX pinlerinden programlanır.
Programlama moduna nasıl girilir?
IO0 pini GND'ye bağlıyken kart yeniden başlatılır.
PoE destekler mi?
Hayır, besleme 5 V veya 3,3 V pinlerinden yapılmalıdır.
ESPHome ile çalışır mı?
Evet, ESPHome ve Tasmota Ethernet yapılandırmasını destekler.
Ethernet hızı nedir?
10/100 Mbps'dir.
