ESP32-S3-WROOM-1 N16R8 WiFi Bluetooth SMD Modül - 16MB Flash, 8MB PSRAM
ESP32-S3-WROOM-1 N16R8 WiFi Bluetooth SMD Modül - 16MB Flash, 8MB PSRAM Hakkında Detaylı İnceleme

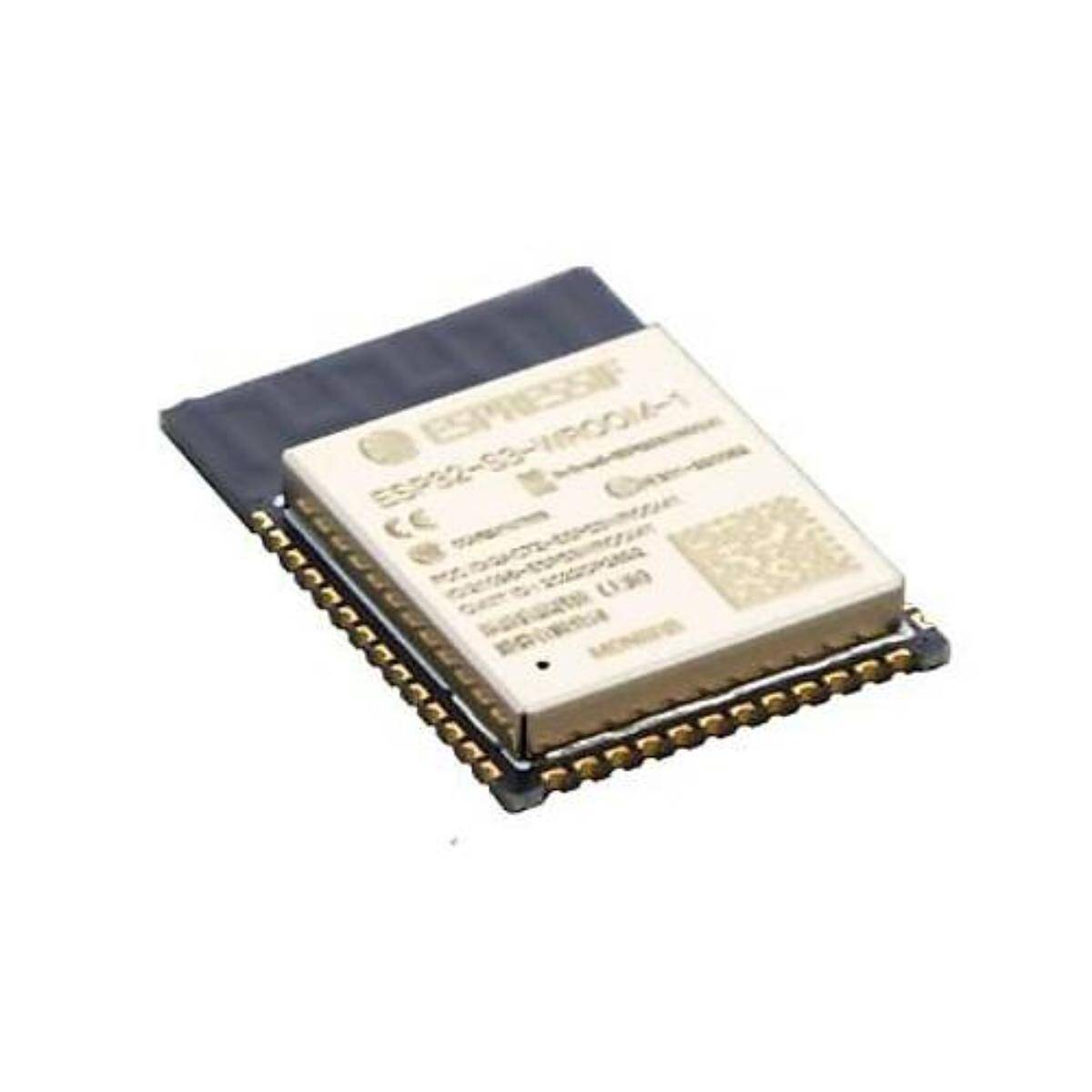

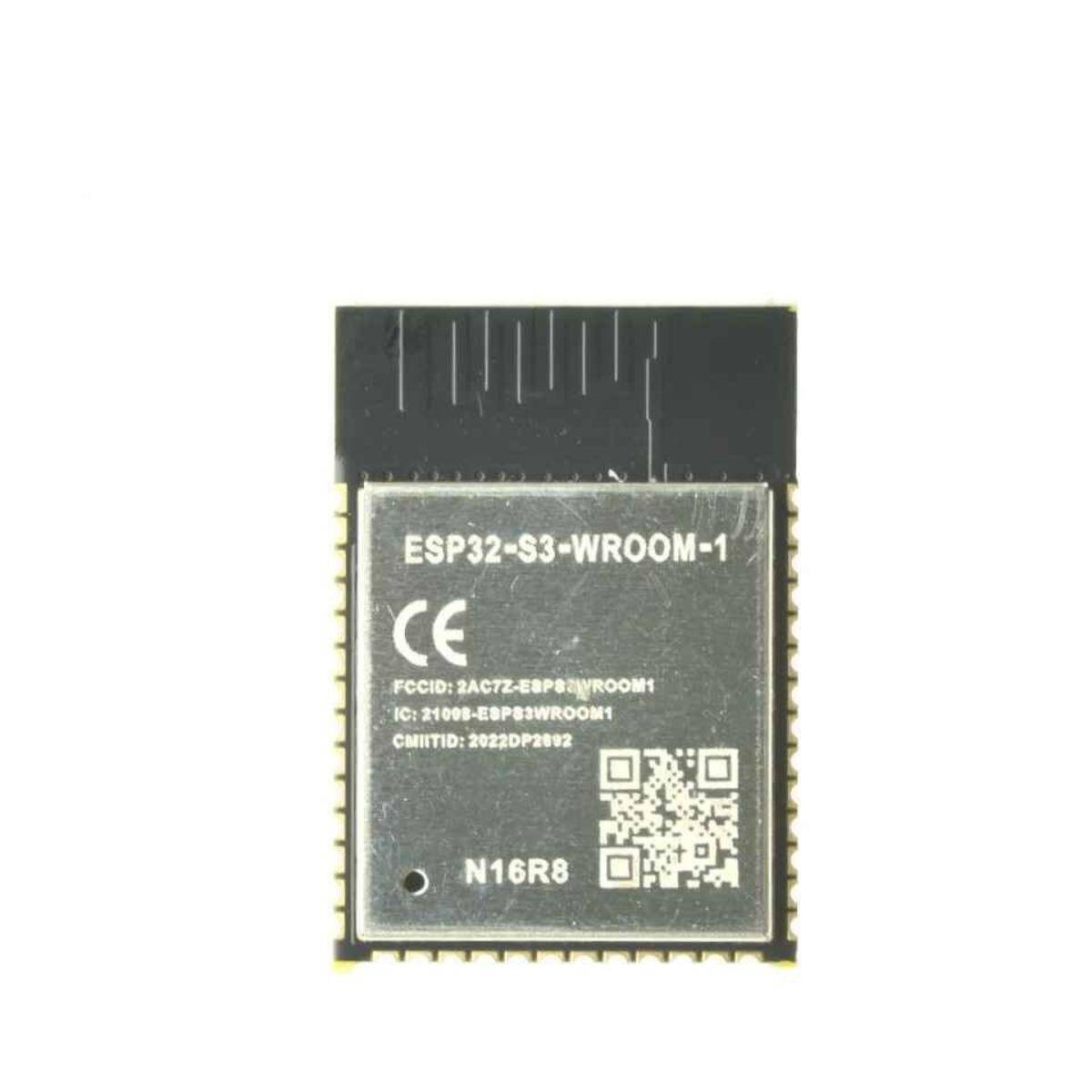

ESP32-S3-WROOM-1 N16R8, Espressif'in ESP32-S3 işlemcisini, 16 MB flash belleği, 8 MB PSRAM'i ve PCB anteni tek bir metal kalkanlı pakette birleştiren SMD WiFi ve Bluetooth modülüdür.
Bu ürün geliştirme kartı değil, çıplak modüldür: USB çevirici, regülatör ve buton içermez. Kendi tasarladığınız baskı devre kartına kenar pedlerinden lehimlenerek kullanılır.
Çift çekirdekli Xtensa LX7 işlemci, vektör komutları sayesinde ses ve görüntü işleme, yapay zekâ ve dokunmatik ekran uygulamalarında yüksek performans sunar. Hazır kart arıyorsanız ESP32-S3 N16R8 geliştirme kartlarımıza bakabilirsiniz.
Öne Çıkan Avantajlar
Geniş bellek
16 MB flash ve 8 MB oktal PSRAM.
Sertifikalı modül
CE ve FCC sertifikalı, metal kalkanlı paket.
PCB anten
Harici anten gerektirmez.
Ürün tasarımına uygun
Seri üretim kartlarına doğrudan lehimlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | ESP32-S3-WROOM-1 N16R8 |
| İşlemci | Çift çekirdekli Xtensa LX7, 240 MHz'e kadar |
| Bellek | 16 MB flash, 8 MB oktal PSRAM |
| Kablosuz | WiFi 802.11 b/g/n (2,4 GHz), Bluetooth 5 (LE) |
| Anten | PCB anten |
| Besleme | 3,0 – 3,6 V |
| Arayüzler | SPI, I2C, I2S, UART, USB OTG, ADC, dokunmatik, PWM |
| Paket | SMD, kenar pedli |
| Ölçüler | 18 × 25,5 × 3,1 mm |
Kullanım Alanları
- Özel PCB tasarımları
- Seri üretim IoT cihazları
- Akıllı ev ürünleri
- Yapay zekâ ve ses tanıma
- Kamera uygulamaları
- Ekranlı cihazlar
- USB HID cihazlar
- Kablosuz sensör düğümleri
- Giyilebilir cihazlar
- Arızalı kart onarımı
Modül 3,3 V ile beslenmelidir; 5 V doğrudan bağlanırsa zarar görür. Programlamak için harici USB-UART çevirici ya da modülün USB pinleri kullanılır. Oktal PSRAM nedeniyle GPIO35–37 kullanılamaz.
Teknik Sıkça Sorulan Sorular (SSS)
Geliştirme kartı mı, modül mü?
Çıplak SMD modüldür; USB girişi, regülatör ve buton içermez.
Breadboard'a takılır mı?
Hayır, kenar pedleri baskı devre kartına lehimlenmek için tasarlanmıştır.
Nasıl programlanır?
Harici USB-UART çevirici ile UART üzerinden ya da modülün USB D+/D- pinleri üzerinden programlanır.
Hangi gerilimle çalışır?
3,0–3,6 V ile çalışır; 3,3 V regülatör ve en az 500 mA besleme önerilir.
Harici anten bağlanır mı?
Bu sürümde PCB anten bulunur; harici anten konnektörü yoktur.
