ESP32-S3 N16R8 WiFi Bluetooth Geliştirme Kartı - 16MB Flash, 8MB PSRAM, Lehimli
ESP32-S3 N16R8 WiFi Bluetooth Geliştirme Kartı - 16MB Flash, 8MB PSRAM, Lehimli Hakkında Detaylı İnceleme

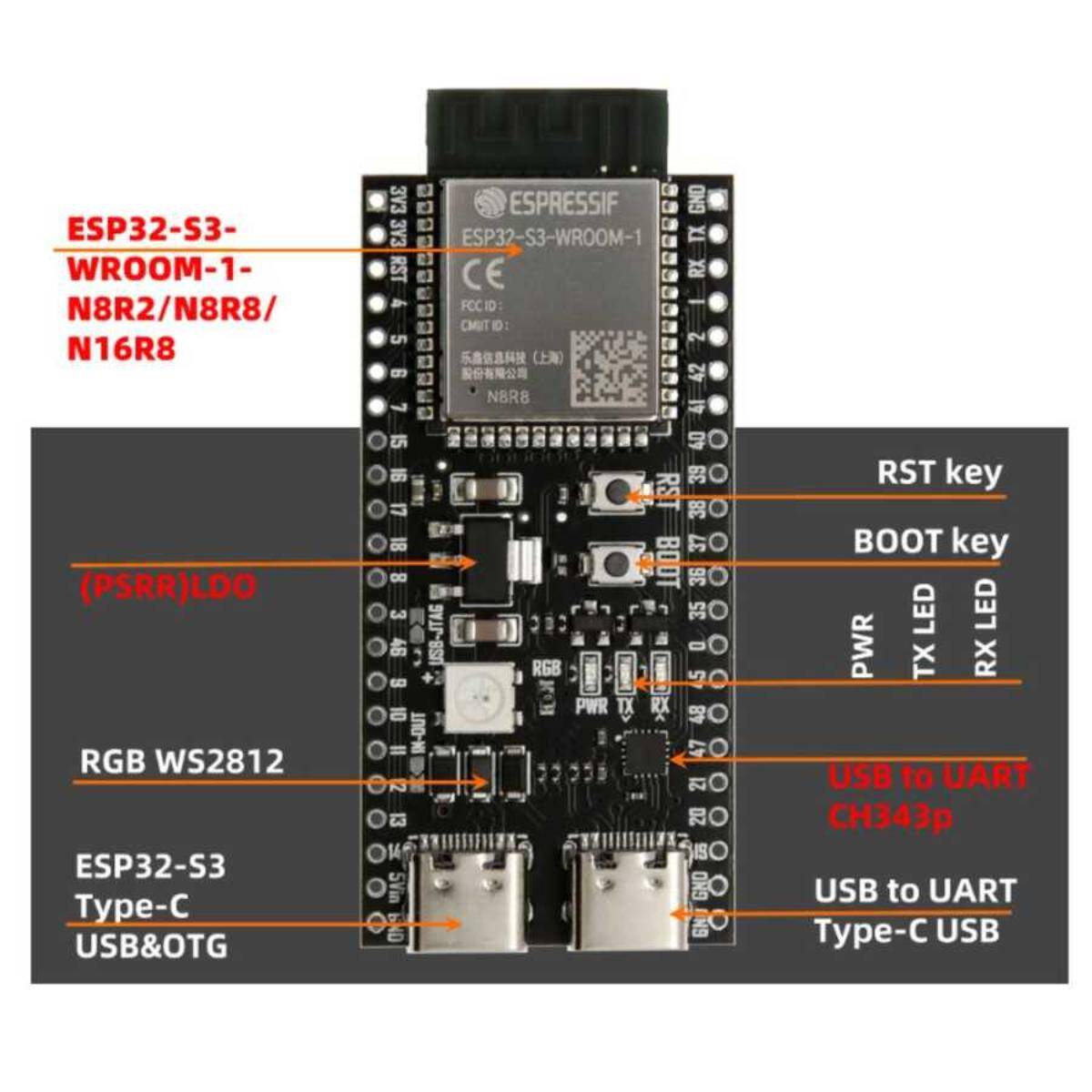

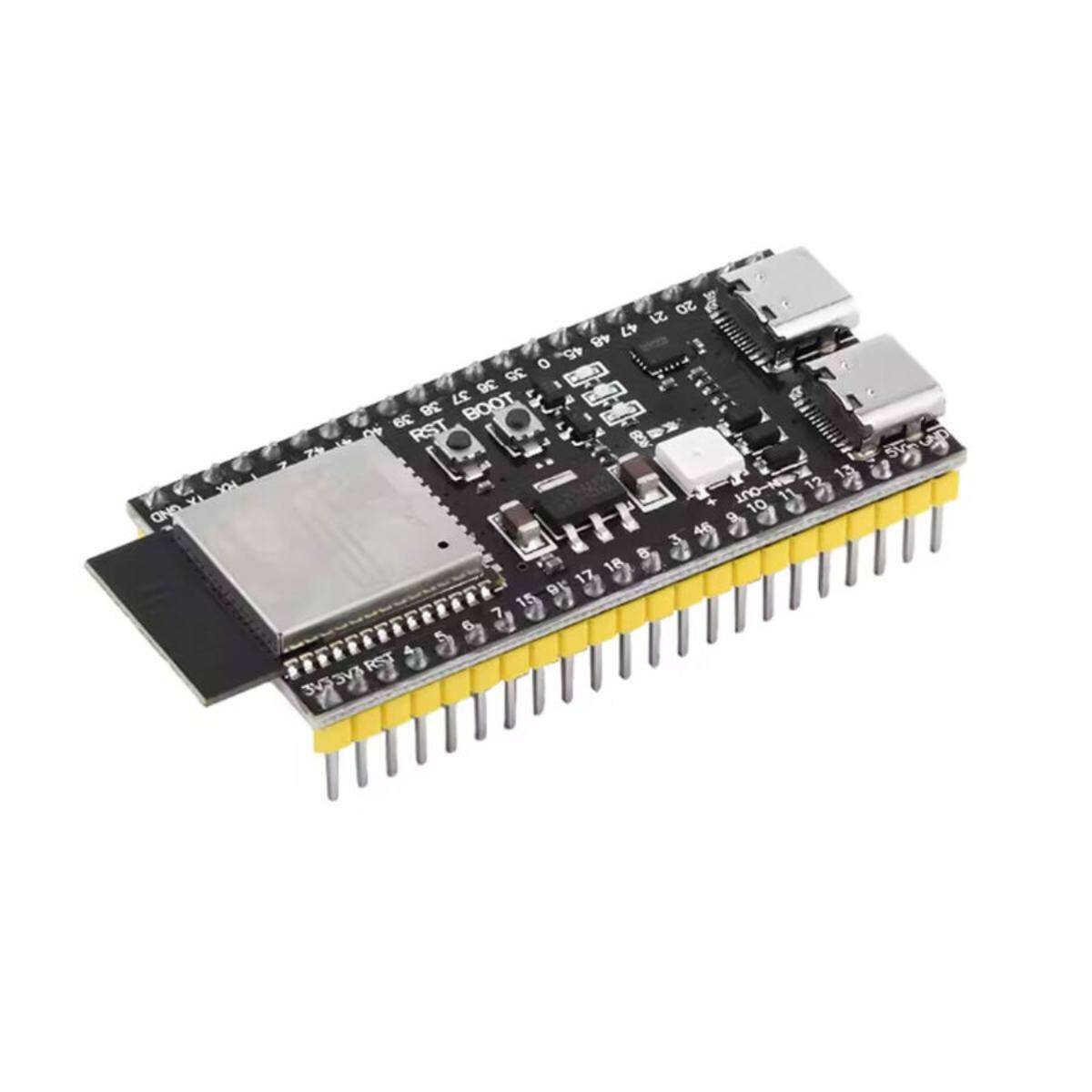

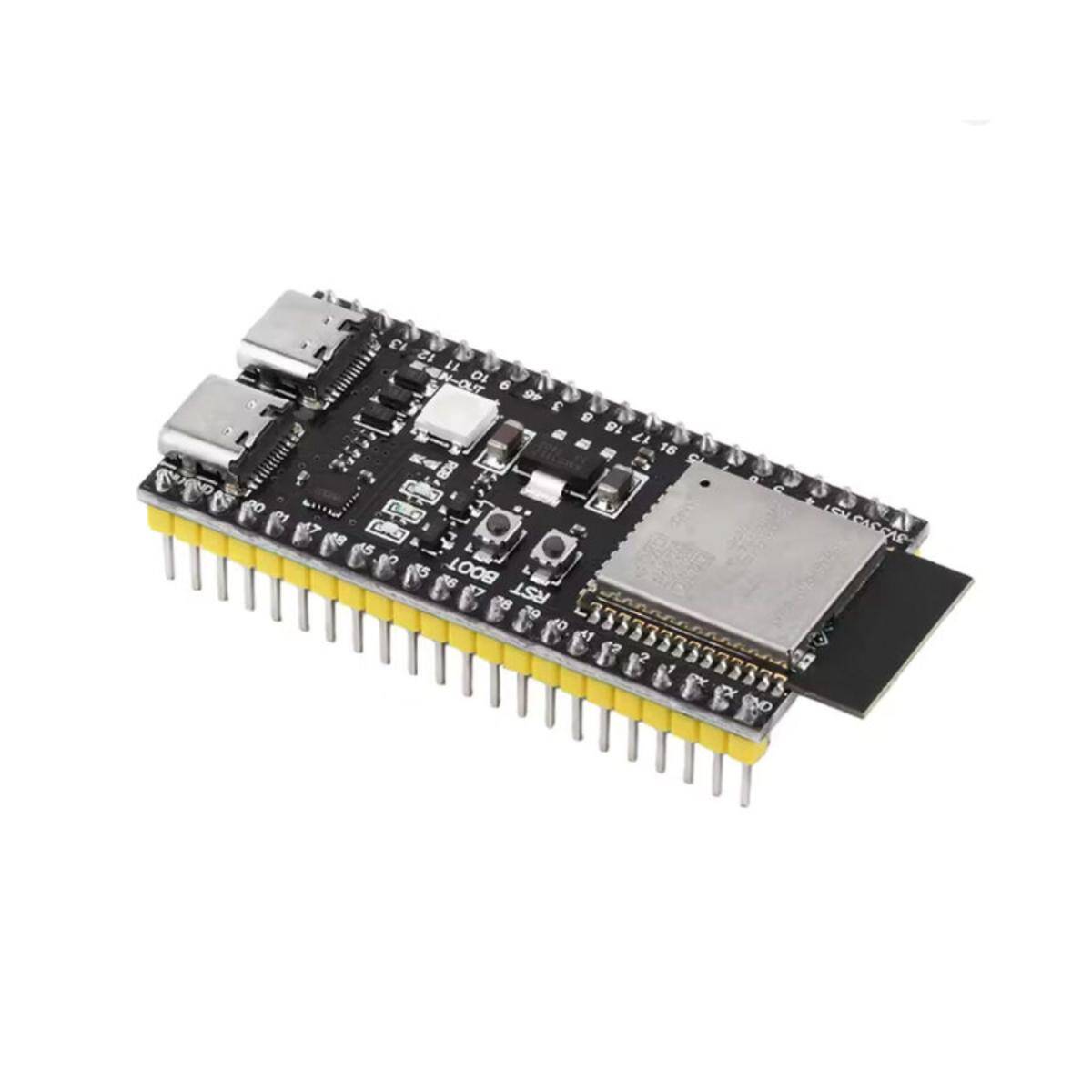

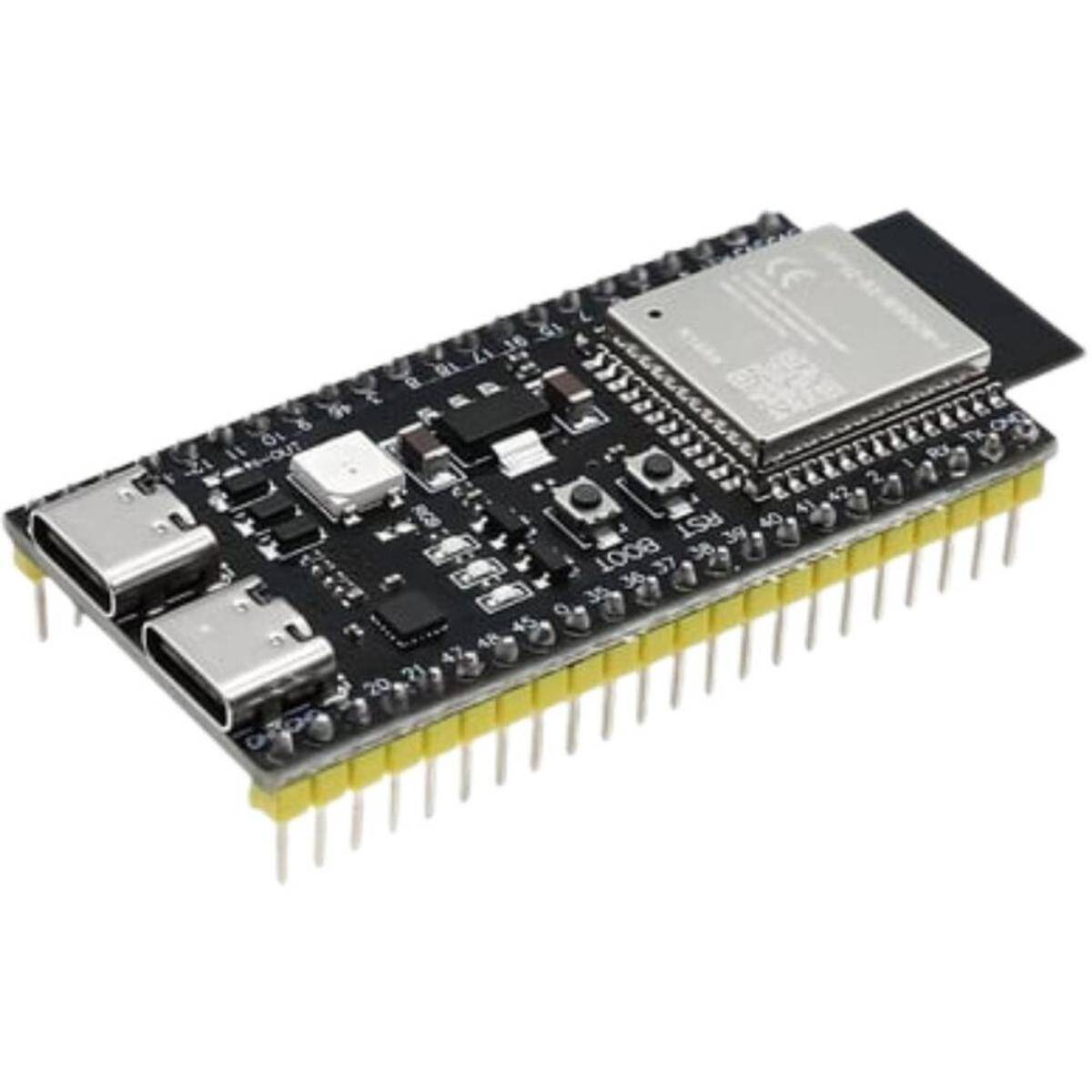

Bu kart, ESP32-S3-WROOM-1 N16R8 modülü üzerine kurulu, DevKitC-1 yerleşimli bir WiFi ve Bluetooth geliştirme kartıdır. Pin başlıkları karta lehimli olarak gelir; kutudan çıkar çıkmaz breadboard'a takılabilir.
16 MB flash bellek ve 8 MB PSRAM, kamera, ekran, ses ve yapay zekâ uygulamaları gibi büyük bellek isteyen projeler için yeterli alan sağlar. Çift çekirdekli Xtensa LX7 işlemci 240 MHz'e kadar çalışır.
Kart üzerinde iki USB Type-C girişi vardır: biri USB-UART çevirici üzerinden programlama ve seri haberleşme, diğeri ESP32-S3'ün yerleşik USB OTG arayüzü içindir. Mağazamızda pin başlıkları lehimsiz gelen modeli de bulunur.
Öne Çıkan Avantajlar
Lehimli pin başlıkları
Lehim gerektirmeden breadboard'a takılır.
Geniş bellek
16 MB flash ve 8 MB PSRAM.
Çift Type-C
USB-UART ve yerleşik USB OTG için ayrı girişler.
RGB LED
Kart üzerinde adreslenebilir RGB LED.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Modül | ESP32-S3-WROOM-1 N16R8 |
| İşlemci | Çift çekirdekli Xtensa LX7, 240 MHz'e kadar |
| Bellek | 16 MB flash, 8 MB PSRAM |
| Kablosuz | WiFi 802.11 b/g/n (2,4 GHz), Bluetooth 5 (LE) |
| USB | 2 × Type-C (USB-UART ve USB OTG) |
| Pin başlıkları | 2 × 22 pin, lehimli |
| Butonlar | BOOT ve RST |
| Lojik seviye | 3,3 V |
| Besleme | USB 5 V veya 5V pini |
Kullanım Alanları
- Yapay zekâ ve ses tanıma
- Kamera projeleri
- Dokunmatik ekran arayüzleri
- USB HID cihazlar
- IoT sensör düğümleri
- Akıllı ev otomasyonu
- Bluetooth LE uygulamaları
- MicroPython ve CircuitPython
- Arduino IDE projeleri
- Eğitim ve prototip

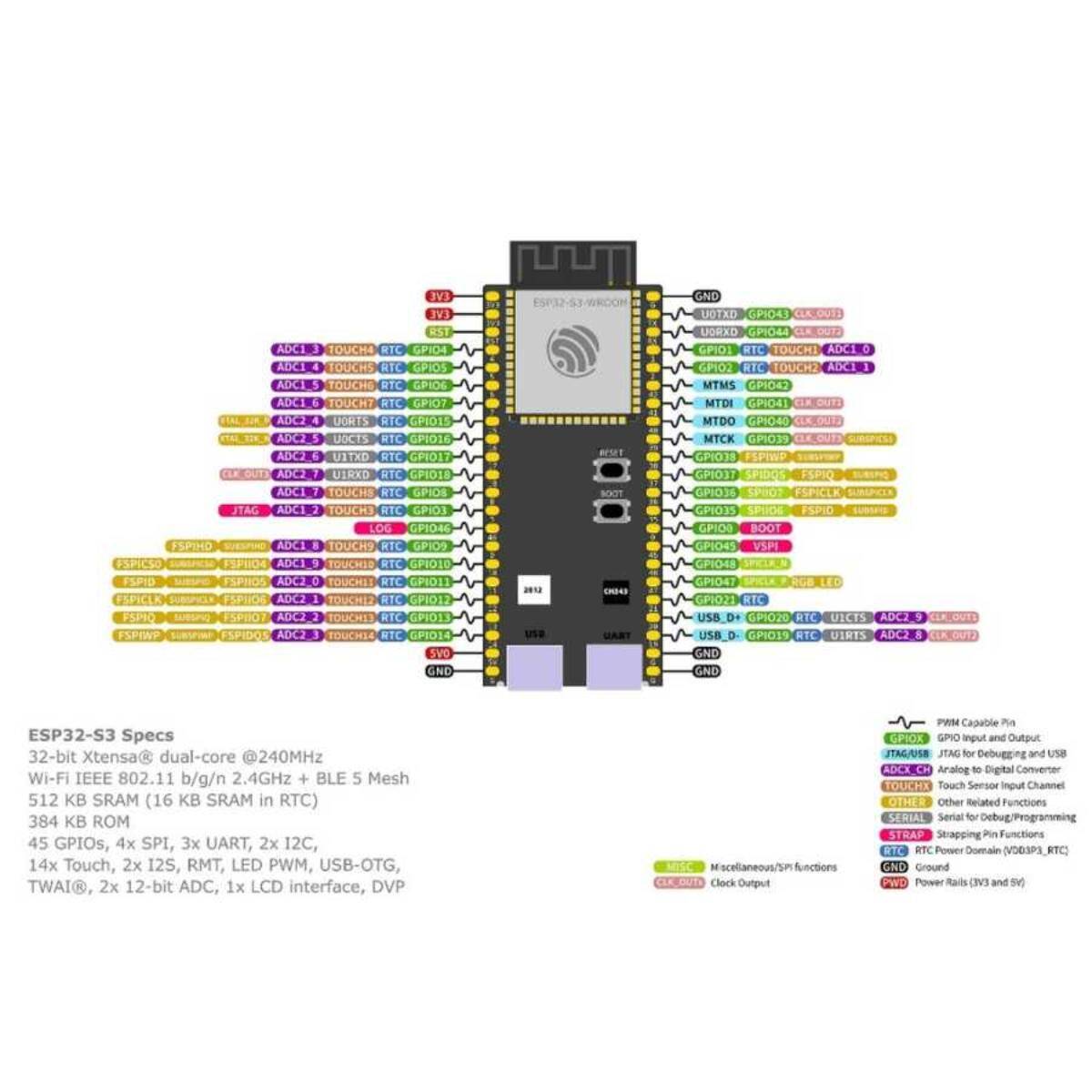

GPIO pinleri 3,3 V lojik seviyesindedir; 5 V sinyalleri doğrudan bağlamayın. Oktal PSRAM nedeniyle GPIO35, GPIO36 ve GPIO37 pinleri kullanılamaz.
Teknik Sıkça Sorulan Sorular (SSS)
Pinler lehimli mi geliyor?
Evet, pin başlıkları karta lehimli olarak gelir.
İki USB girişinin farkı ne?
Biri USB-UART çevirici üzerinden programlama ve seri monitör, diğeri ESP32-S3'ün yerleşik USB OTG arayüzü içindir.
Arduino IDE ile programlanır mı?
Evet, ESP32 kart paketi kurularak Arduino IDE ile programlanır; ESP-IDF ve MicroPython da desteklenir.
PSRAM'i nasıl etkinleştiririm?
Arduino IDE'de kart ayarlarından PSRAM seçeneği "OPI PSRAM" olarak seçilmelidir.
5 V sensörlerle çalışır mı?
Kart USB'den 5 V ile beslenir, ancak GPIO pinleri 3,3 V'tur; 5 V sinyaller için seviye dönüştürücü kullanın.
